1.2
Aufbau

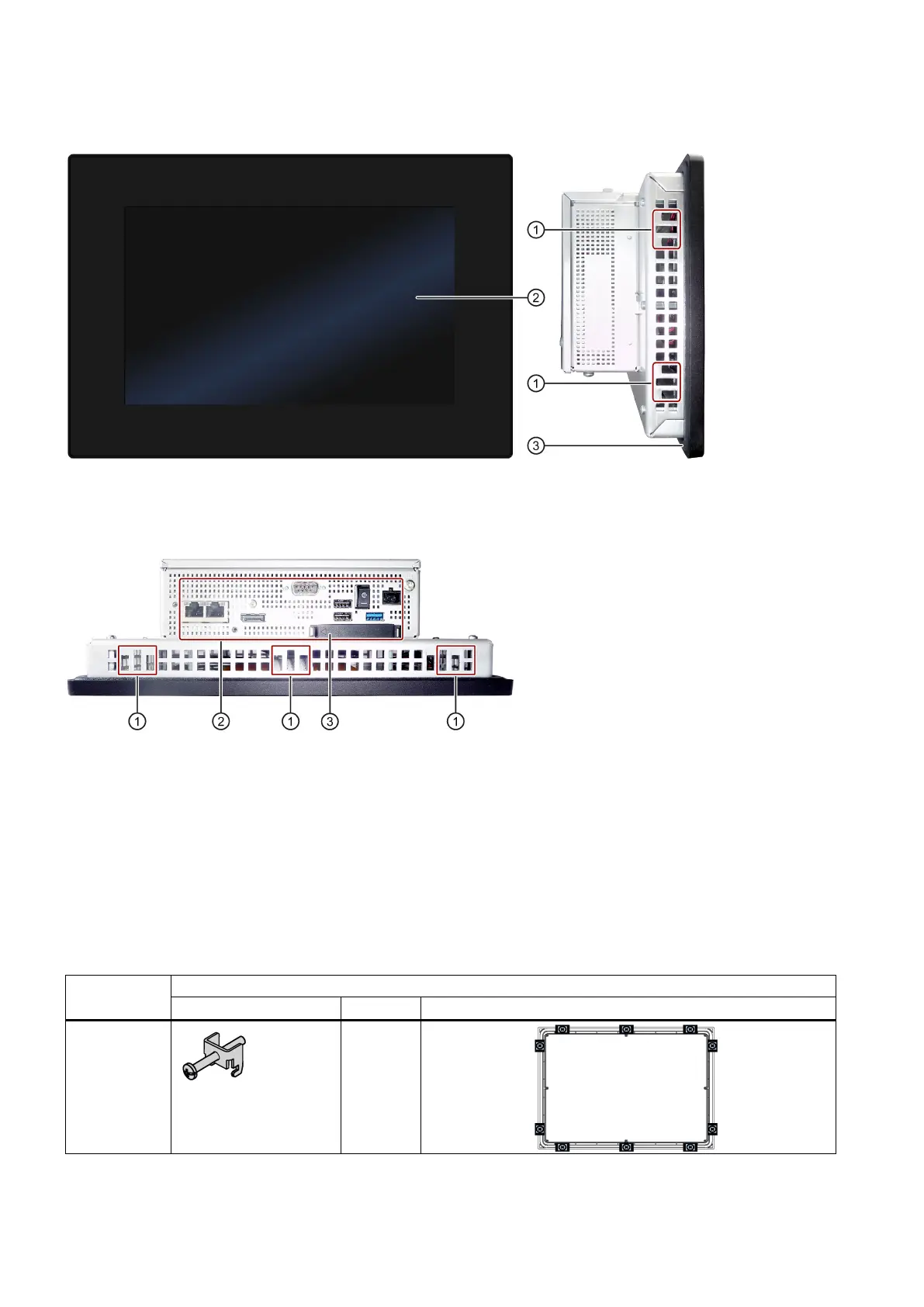

Vorder- und Seitenansicht
①
Aussparung für Montageclip
②
Display/Touch-Screen
③
Einbaudichtung
Untersicht
①
Aussparung für Montageclip
②
Schnittstellen und Bedienelemente
③
Klappe für Speicherkartensteckplatz
2
Gerät einbauen und anschließen
2.1
Mit Montageclips befestigen
Positionen der Montageclips
Damit die Schutzart für das Bediengerät erreicht wird, müssen die nachfolgend aufgeführten Positionen für die Montageclips
eingehalten werden. Die Positionen der Montageclips sind durch Prägungen an den Aussparungen gekennzeichnet. Setzen
Sie in alle geprägten Aussparungen Montageclips ein.
Die folgende Tabelle zeigt Typ, Anzahl und Position der benötigten Montageclips (siehe auch Kapitel "Aufbau (Seite 2)"):
Bediengerät
Montageclips
Typ
Anzahl
Position am Bediengerät
9"-Display 10
