Résistance de freinage 03.2004
6SE7087-7CX87-2DA0 Siemens AG
4-2 Unité de Freinage / Braking Unit SIMOVERT MASTERDRIVES
4.1 Définition des Puissances
Unité de freinage avec résistance externe Unité de freinage avec résistance interne
P20 = Puissance nominale P20 = Puissance nominale
P3 = Puissance crête = 1,5 × P20 P3 = Puissance crête = 1,5 × P20
PDB = 0,25 × P20 = Puissance en service continu PDB = 0,03 × P20 = Puissance en service continu
P
t[s]
0 3 20
23
90
0
P3
P20
PDB
1.5
1
0.25
P
t[s]
1.7 2.5
72.5
0
0
P3
P20
PDB
1.5
1
0.03

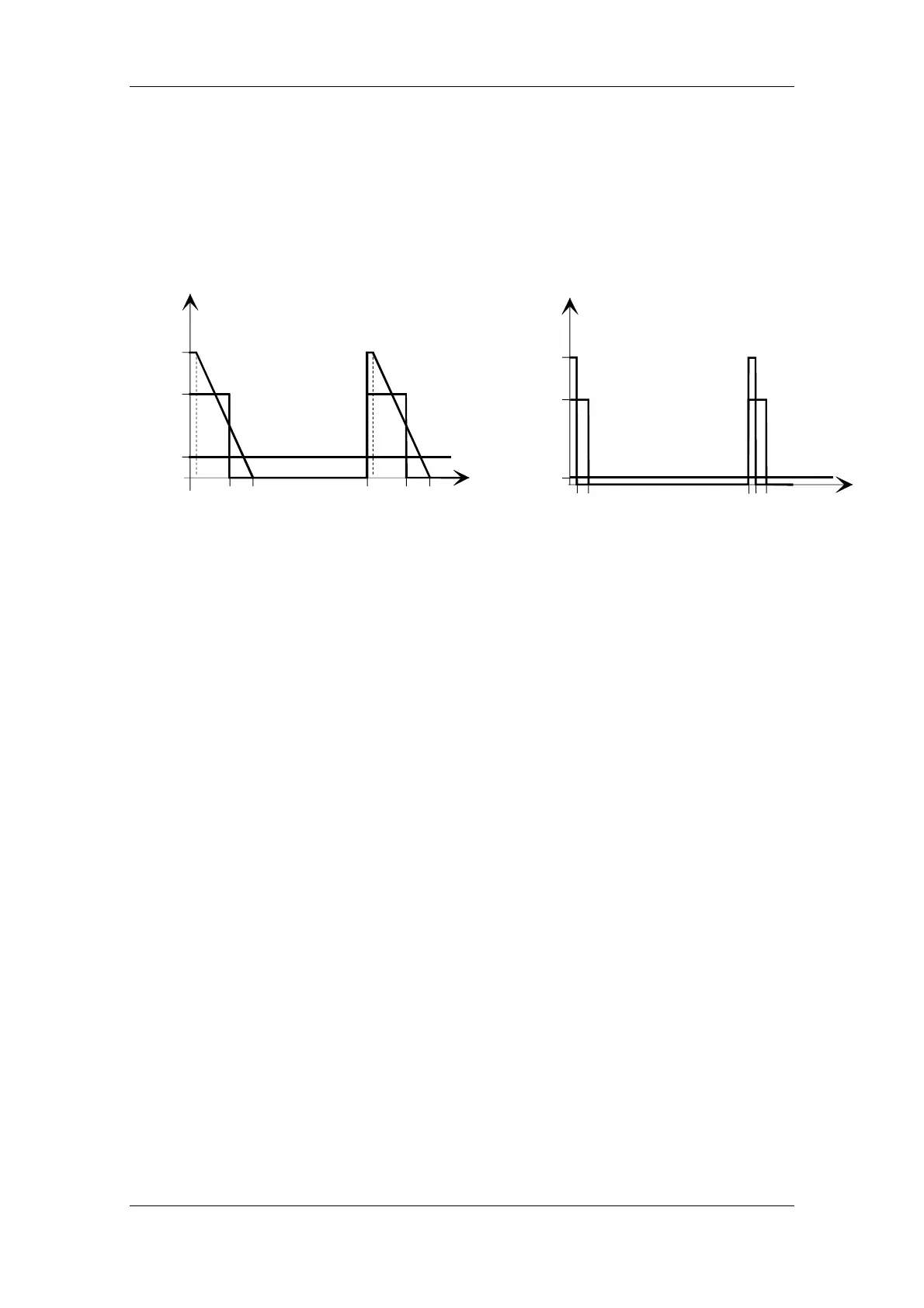

Fig. 4-1 Courbes de charge des unités de freinage
