03.2004 Surveillance
Siemens AG 6SE7087-7CX87-2DA0
SIMOVERT MASTERDRIVES Unité de Freinage / Braking Unit 5-1
5 Surveillance
Si un défaut apparaît, l’unité de
freinage est bloquée et le contact
de défaut s’ouvre (X38:4-5). Le
type de défaut sera signalé via
les LED situées en face avant.
Signalisations
(LED)
Description de l'état
i OVERAMP La LED s’allume si un court-circuit est détecté en sortie. Ce défaut ne s’acquitte
pas tout seul. L’acquittement s’effectue soit avec le bouton RESET, soit en coupant
puis réappliquant le signal d'inhibition. Avant de remettre sous tension ou avant
d’acquitter, vérifier qu’il n’y a plus de court-circuit.
i OVERLOAD La LED s’allume en cas de surcharge. L’unité de freinage est désactivée si le seuil
de surcharge est atteint. Ce défaut s’acquitte automatiquement après 70 s.
Acquittement impossible par touche Rest ni par application du signal d'inhibition.
i OVERTEMP La LED s’allume lorsque la surveillance de température est déclenchée
(température ambiante trop élevée ou pas de circulation d’air de refroidissement).
L'allumage de la LED Echauffement résistance signifie, pour une
• Puissance de freinage ≤ 20 kW Echauffement de la résistance interne de
freinage
• Puissance de freinage ≥ 50 kW Echauffement des composants de puissance
Le défaut s’acquitte automatiquement lorsque la température est redescendue en
deçà de la température critique.
i READY La LED s’allume lorsque la tension continue est appliquée aux bornes d’entrée.
En fonctionnement, plus le nombre d’enclenchements est important, plus la LED
est sombre. (Indique l’énergie en réserve).
La LED s'éteint lorsque l'unité de freinage est bloquée par l'entrée d'inhibition du
bornier de commande X38.
♦ Touche Reset Acquittement du défaut de surintensité,
accessible en face avant
♦ Commutateur de seuil Accessible après avoir retiré la face
avant (voir Chapitre 6 "Mise en Service").
-AMP
-Load.
-Temp.
Ready
Reset
1
2
V
E
R
O
Commutateur
de seuil

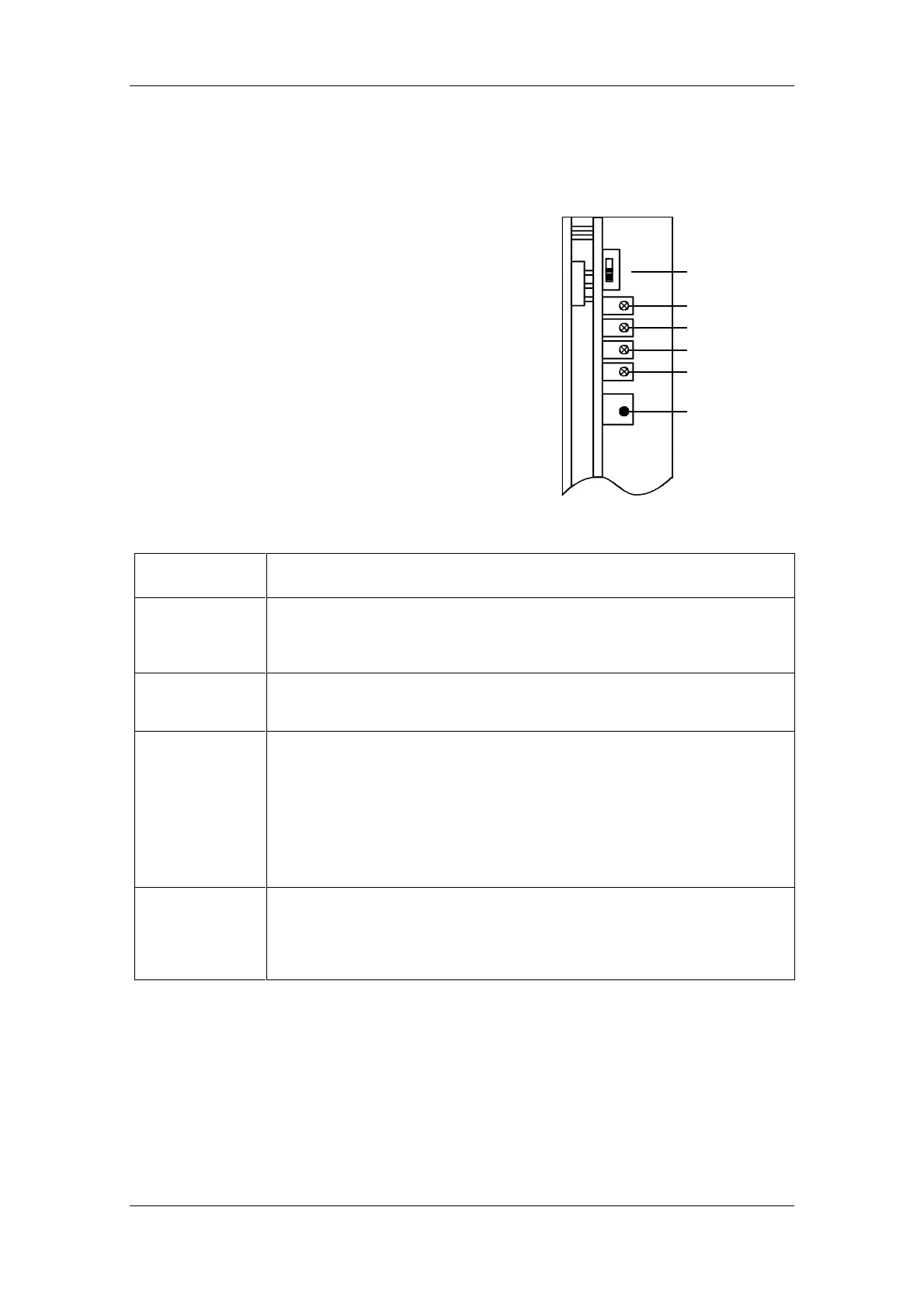

Fig. 5-1 Disposition des
signalisations
Eléments de
commande
