7-2 Unité de Freinage / Braking Unit SIMOVERT MASTERDRIVES
145
Armoire électrique - Montage sur le toit
525
540
A
15
Montage latéral (Raccordement électr. à gauche)
Amenée d'air
(Convection)
A
PE
∅
5,5 x 8
150
180
Résistance fixe multi-éléments MF2
Résistance de freinage pour Type
5 kW; 20 Ω 6SE7021-6CS87-2DC0
5 kW; 80 Ω 6SE7018-0ES87-2DC0
5 kW; 124 Ω 6SE7016-4FS87-2DC0

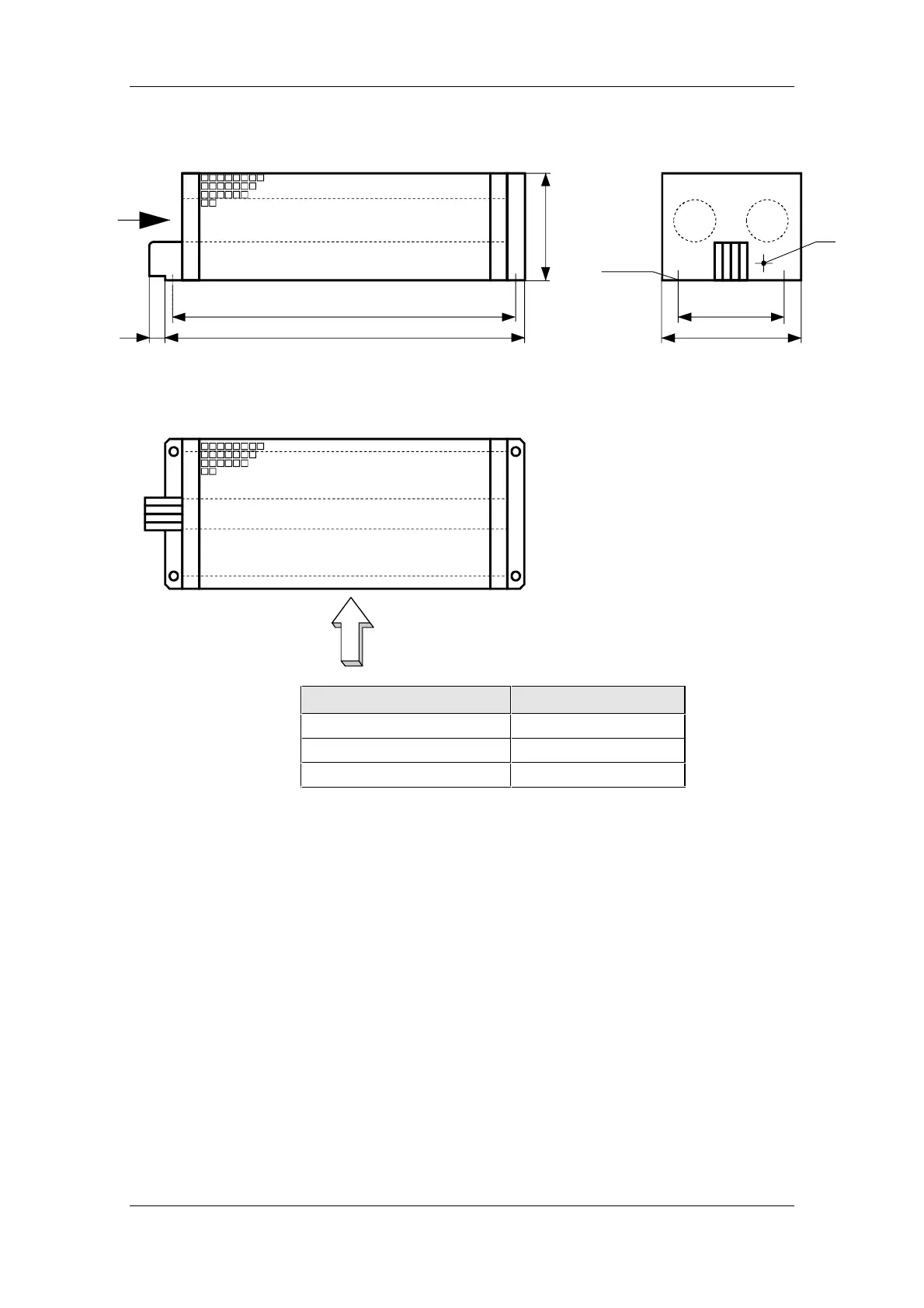

Fig. 7-1 Montage de la résistance de freinage
