Siemens SIPART DR24 Assembly And Installation Information

Montage- und Installationshinweise
SIPART DR22/DR24
C79000-M7474-C38-02
11
7.4 Gerät an die Versorgungsspannung anschließen
D 6DR2210 -5/
6DR2410-5 (AC 230 V/115 V, Rangierung Netz beachten)
Kaltgerätestecker IEC 320 IV
DIN 49457A
pro Gerät T1A
L NPE
230 115
~
=
+24V
+5V
U
REF
weitere Verbraucher des
gleic hen K reises; ggf.
Sicherung vergrößern
Alternativ
6DR2210-5
6DR2410-5
115 V oder 230 V AC
L
N
PE

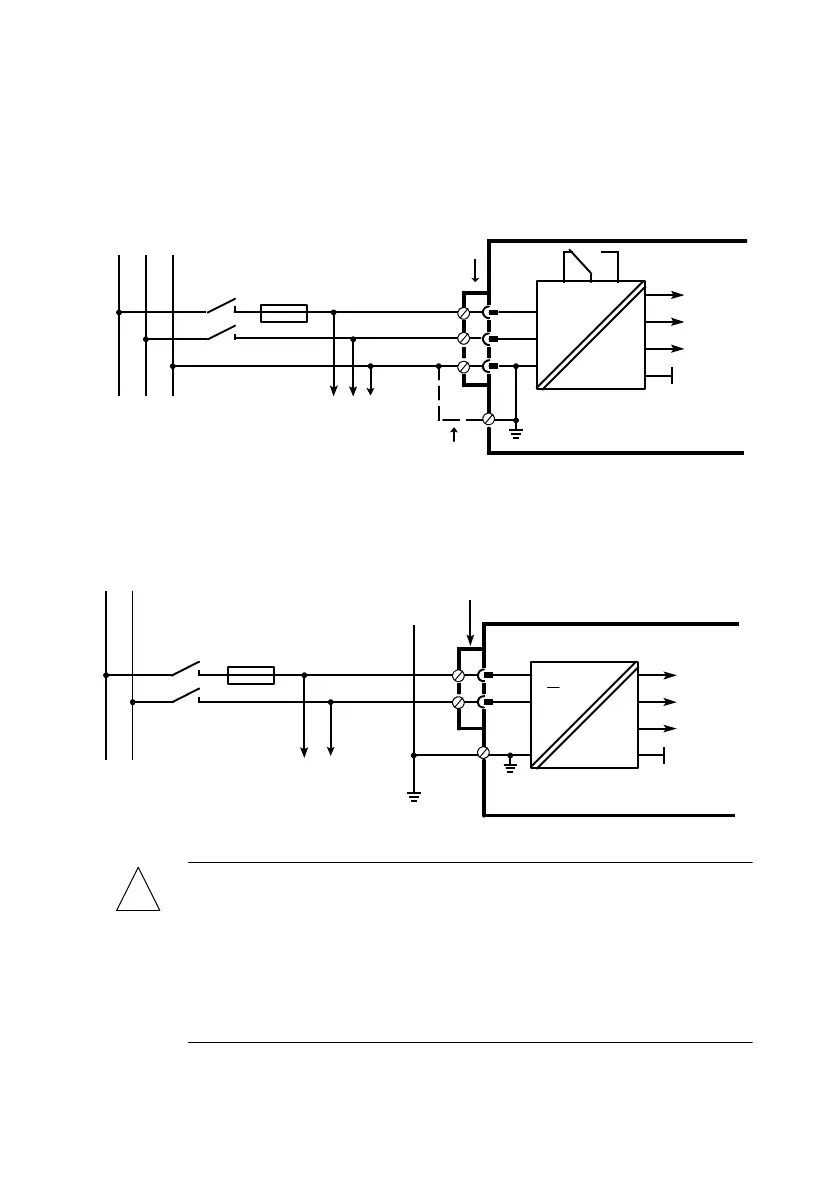

Bild 8 Beschaltung Hilfsenergie 230 V/115 V
D 6DR2210 -5/
6DR2410-4 (UC 24 V)
2 pol. Spezi alstecker
Polung beli ebig
weitere Verbraucher des
gleic hen Kreises; ggf.
Sicherung vergrößern
6DR2210-4
6DR2410-4
pro Gerät T3,15 A
24 V UC
+24V
+5V
U
REF
~
=
Bild 9 Beschaltung Hilfsenergie 24 V
!
W ARNUNG
Zur Gewährleistung der hohen elektromagnetischen Verträglichkeit
(EMV) muß die Schutzleiterschraube (Erdungsschraube 8, Bild 2)
mit der Masse der Anlage (Schrank, Erdungsschiene) verbunden
werden.
Diese Verbindung muß auch für hohe Frequenzen niederohmig sein
(Cu-Band oder HF-Litze, mindestens 2,5 mm
2
).
