Montage- und Installationshinweise
SIPART DR22/DR24
C79000-M7474-C38-02
5
5.2 Rangierung AE1 bis AE3
Die Eingänge AE1 bis AE3 können auf der Grundleiterplatte umrangiert werden.
Folgende Bereiche sind möglich: 1 V, 10 V, I (20 mA).
Werkseinstellung: I (20 mA)
AE3 AE2
AE1
1V 10V
Werkseinstellung I (0 bis 20 mA)
Hauptleiterplatte
C73451-A3001-L32
1V 10V
II
1V 10V
I

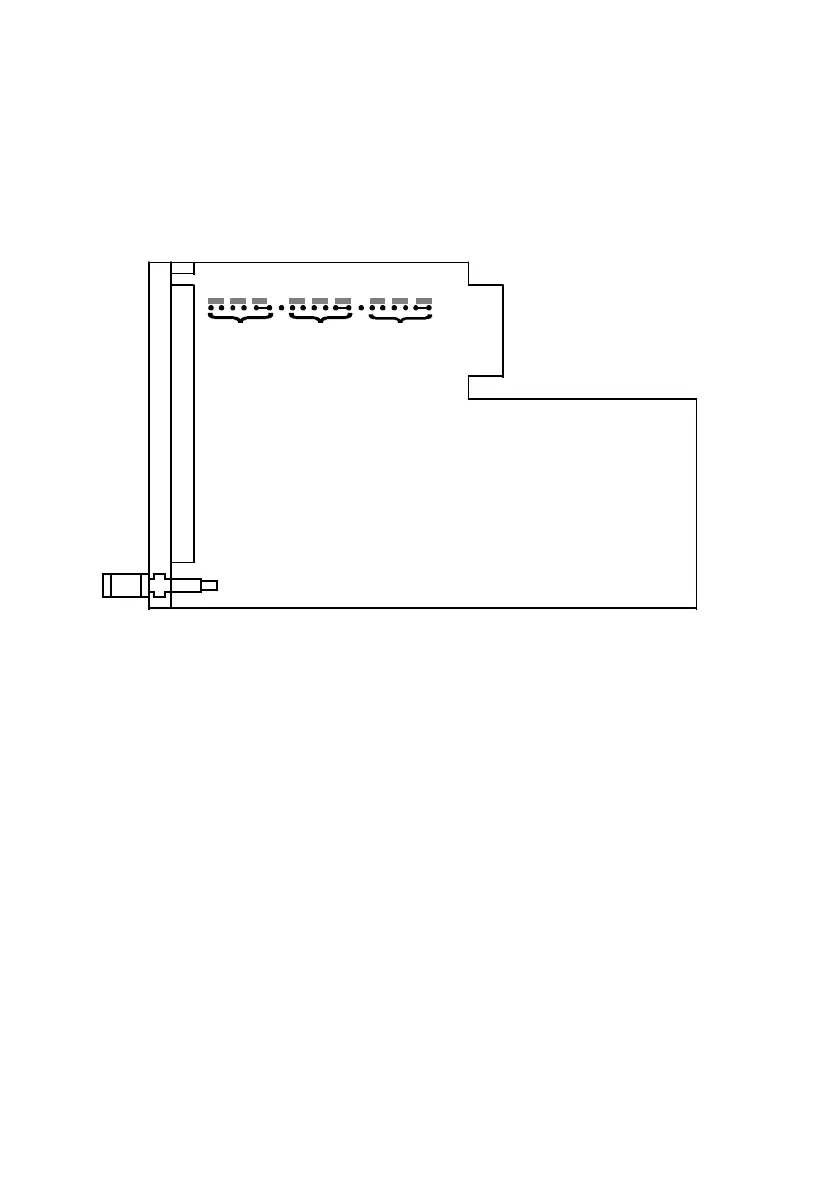

Bild 4 Rangierung auf der Grundleiterplatte
Vorgehensweise:
1 Frontbaugruppe entnehmen.
1.1 Abdeckung Meßstellenschild entnehmen
1.2 Befestigungsschraube lösen
1.3 Frontbaugruppe herausnehmen und Steckverbinder zur Grundleiterplatte
lösen
2 Grundleiterplatte von der Rückseite entriegeln (mit geeignetem Schrauben-
dreher) und nach hinten aus dem Gehäuse herausziehen.
3 Einstellungen auf der Grundleiterplatte vornehmen (siehe Bild 3)
4 Grundleiterplatte wieder einsetzen und verriegeln
5 Frontbaugruppe wieder einsetzen und befestigen (Steckverbinder beach-
ten).
5.3 Frontfolie beschriften
Die Frontfolie kann entnommen und anwendungsspezifisch beschriftet werden.
Hierzu Folie nach unten herausziehen (Pinzette oder kleine Zange), beschriften
und wieder einsetzen.
