Siemens SIPROTEC 4 7XT7100-0 A00/EE Series User Manual

26 SIPROTEC 4/5, Vorschaltgerät 7XT71, Produktinformation
C53000-B1174-C128-7, Ausgabestand 09.2016
9.2.3 Frequenzeinstellung
Mit dem DIP-Schalter S1 auf der Flachbaugruppe können Sie die Umpolfrequenz
(Frequenz des Rechteckgenerators) einstellen.
Der DIP-Schalter ist auf der Flachbaugruppe wie folgt angeordnet:

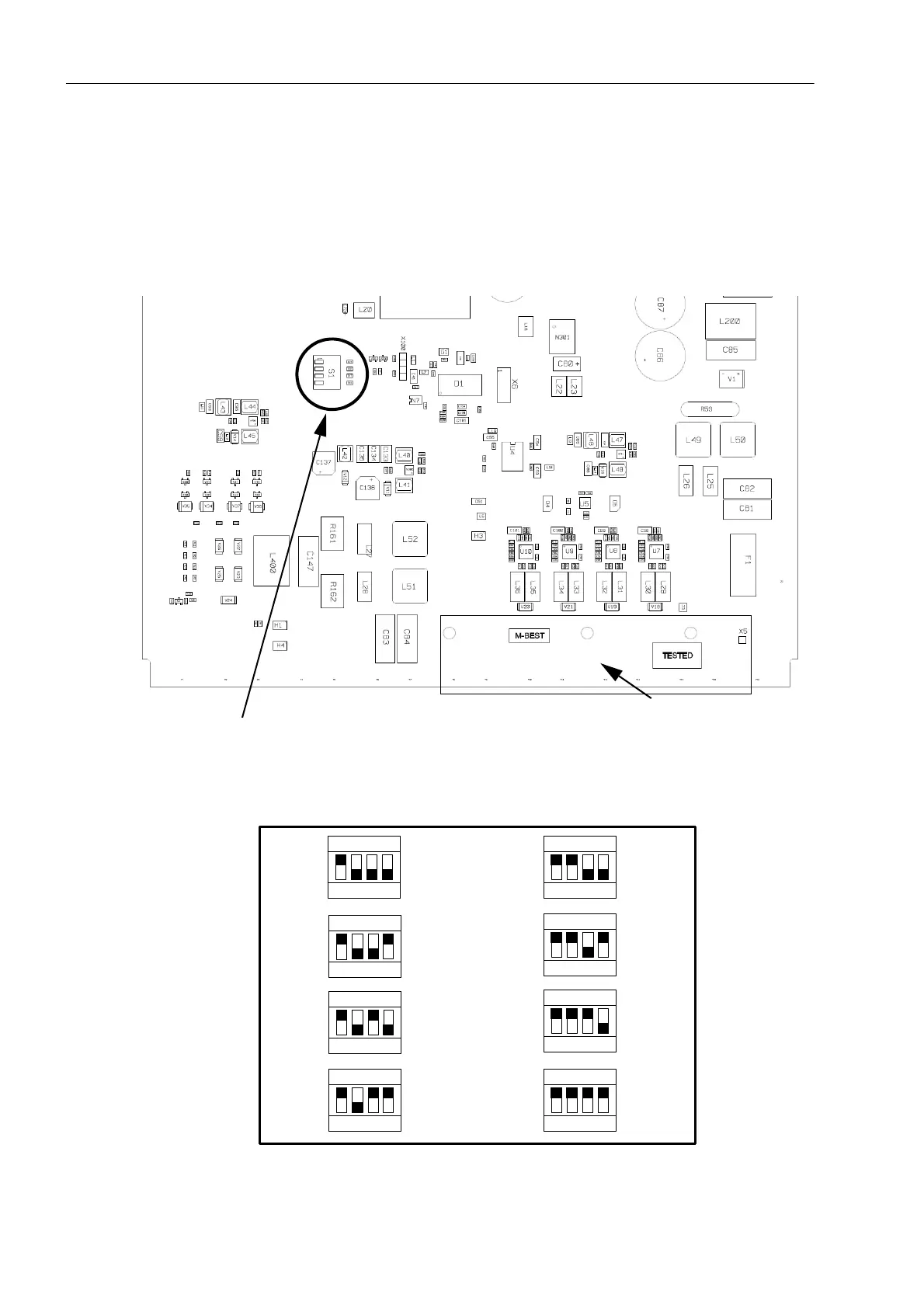

Bild 9-2 Anordnung des DIP-Schalters S1 auf der Flachbaugruppe
Die Frequenzeinstellungen mit DIP-Schalter S1 sind im folgendem Bild aufgeführt:
Bild 9-3 Frequenzeinstellungen mit DIP-Schalter S1
DIP-Schalter S1
Steckverbinder X5
(auf der Flachbaugruppe)
OPEN
1 2 3 4
OPEN
1 2 3 4
OPEN
1 2 3 4
OPEN
1 2 3 4
2,0 Hz
1,5 Hz
1,0 Hz
0,5 Hz
OPEN
1 2 3 4
OPEN
1 2 3 4
OPEN
1 2 3 4
OPEN
1 2 3 4
4,0 Hz
3,5 Hz
3,0 Hz
2,5 Hz
