29SIPROTEC 4/5, Vorschaltgerät 7XT71, Produktinformation
C53000-B1174-C128-7, Ausgabestand 09.2016
10 Wartung und Instandsetzung
Wartung
Das Vorschaltgerät 7XT71 ist wartungsfrei.
Wenn erforderlich, wischen Sie das Gerät mit einem sauberen, trockenen und wei-
chen Tuch ab. Benutzen Sie keine Lösungsmittel.
Instandsetzung
Eine Fehlersuche und die Instandsetzung des defekten Gerätes durch Sie sind un-
zulässig. Ausgenommen hiervon ist das Auswechseln der Feinsicherung F1 auf
der Flachbaugruppe. Im Vorschaltgerät 7XT71 sind spezielle elektronische Bau-
elemente eingesetzt, die nach den Richtlinien für elektrostatisch gefährdete Bau-
elemente (EGB) nur der Hersteller auswechseln darf.
Wenn Sie einen Defekt im Gerät vermuten, dann empfiehlt Siemens, das komplette
Gerät in das Herstellerwerk einzusenden. Verwenden Sie möglichst die Original-
transportverpackung oder eine gleichwertige Verpackung.
Auswechseln der Feinsicherung F1
Die Stromversorgung des Gerätes ist über eine Feinsicherung T2A/250V abgesi-
chert. Diese ist in einer Schnapphalterung auf der Flachbaugruppe angeordnet und
nach dem Herausziehen der Steckbaugruppe aus dem Gehäuse zugänglich.
✧ Bauen Sie zum Auswechseln der Feinsicherung F1 die Steckbaugruppe
gemäß Kapitel 9.2.2 aus.
✧ Entfernen Sie die defekte Sicherung F1 aus der Schnapphalterung.

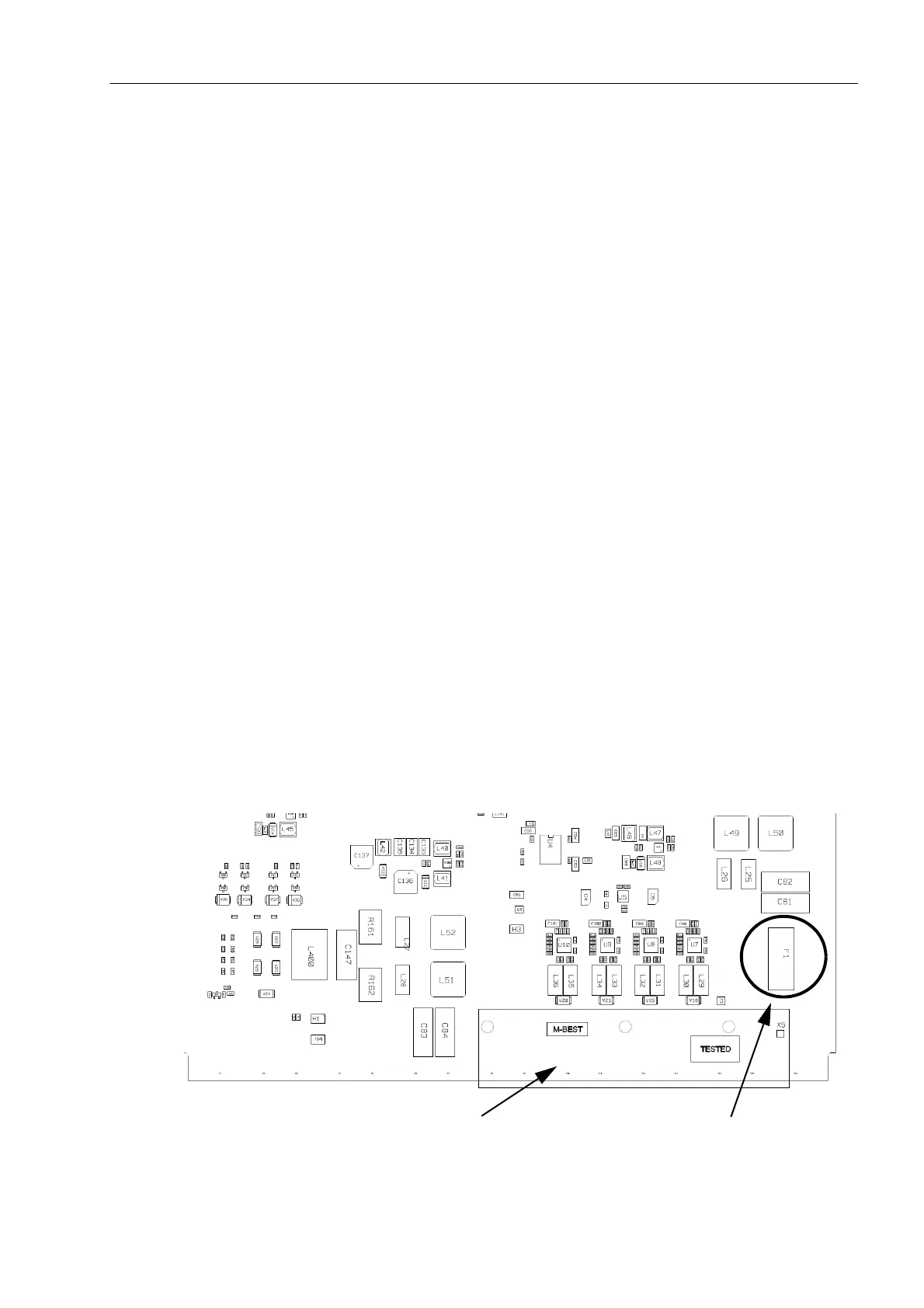

Bild 10-1 Anordnung der Feinsicherung F1 auf der Flachbaugruppe
Feinsicherung F1
Steckverbinder X5
