20 SIPROTEC 7SJ81/7SK81 V4.7, Produktinformation
E50417-K1150-C462-A2, Ausgabestand 02.2012

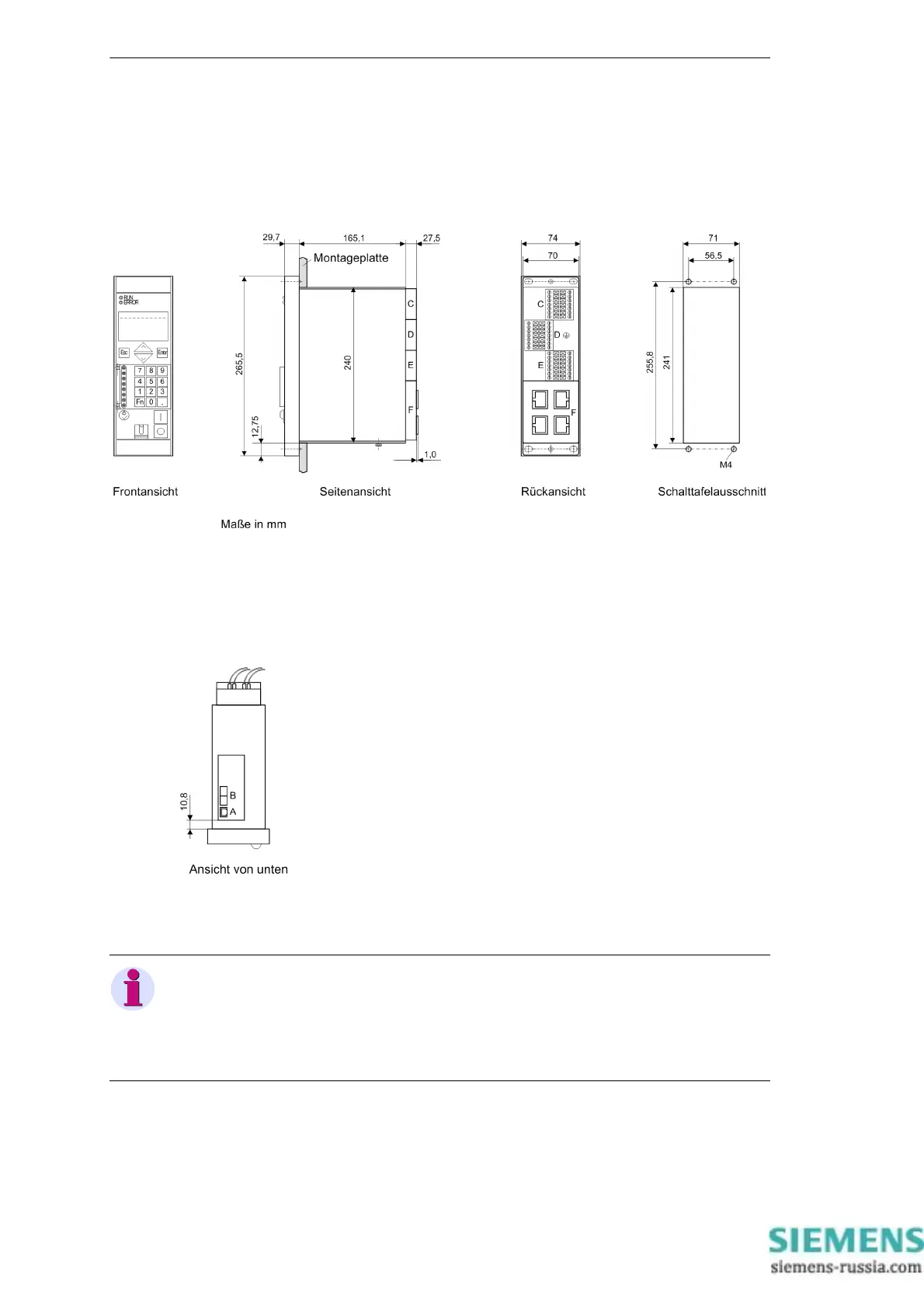

7 Maßbilder
Bild 1 Maßbild eines 7SJ81/7SK81 für Schalttafel- und Schrankeinbau
sowie für Schalttafelaufbau (Gehäusegröße 1/6)
Bild 2 Ansicht eines 7SJ81/7SK81 von unten (Gehäusegröße 1/6)
Hinweis
Beim Schrankeinbau ist ein Montagewinkelsatz (enthält obere und untere
Winkelschiene) (Bestell-Nr. C73165-A63-D200-1) notwendig. Bei Ver-
wendung der Ethernetschnittstelle kann es notwendig werden die untere
Winkelschiene nachzuarbeiten.
