22 SIPROTEC 7SJ81/7SK81 V4.7, Produktinformation
E50417-K1150-C462-A2, Ausgabestand 02.2012
9 Hinweise für den Anschluss
Bei diesem Gerät sind für die Stromanschlüsse RJ45-Buchsen und für
die restliche Anlagenverdrahtung Schraubklemmen vorgesehen. Zusätz-
lich können serielle Schnittstellen über Draht oder Lichtwellenleiter zur
Verfügung stehen. Die Leitung zum Spannungswandler muss zusam-
men mit dem Spannungswandler kalibriert sein. Die Leitungslänge zwi-
schen Kleinsignalwandlern und 7SJ81/7SK81 darf 10 m nicht
überschreiten. Beim Einsatz von separaten Kleinsignalstrom- und Klein-
signalspannungswandlern (keine Kombiwandler) müssen sie ein Y-Kabel
einsetzen.
Anschlussmodule
Es gibt folgende Ausführungen:

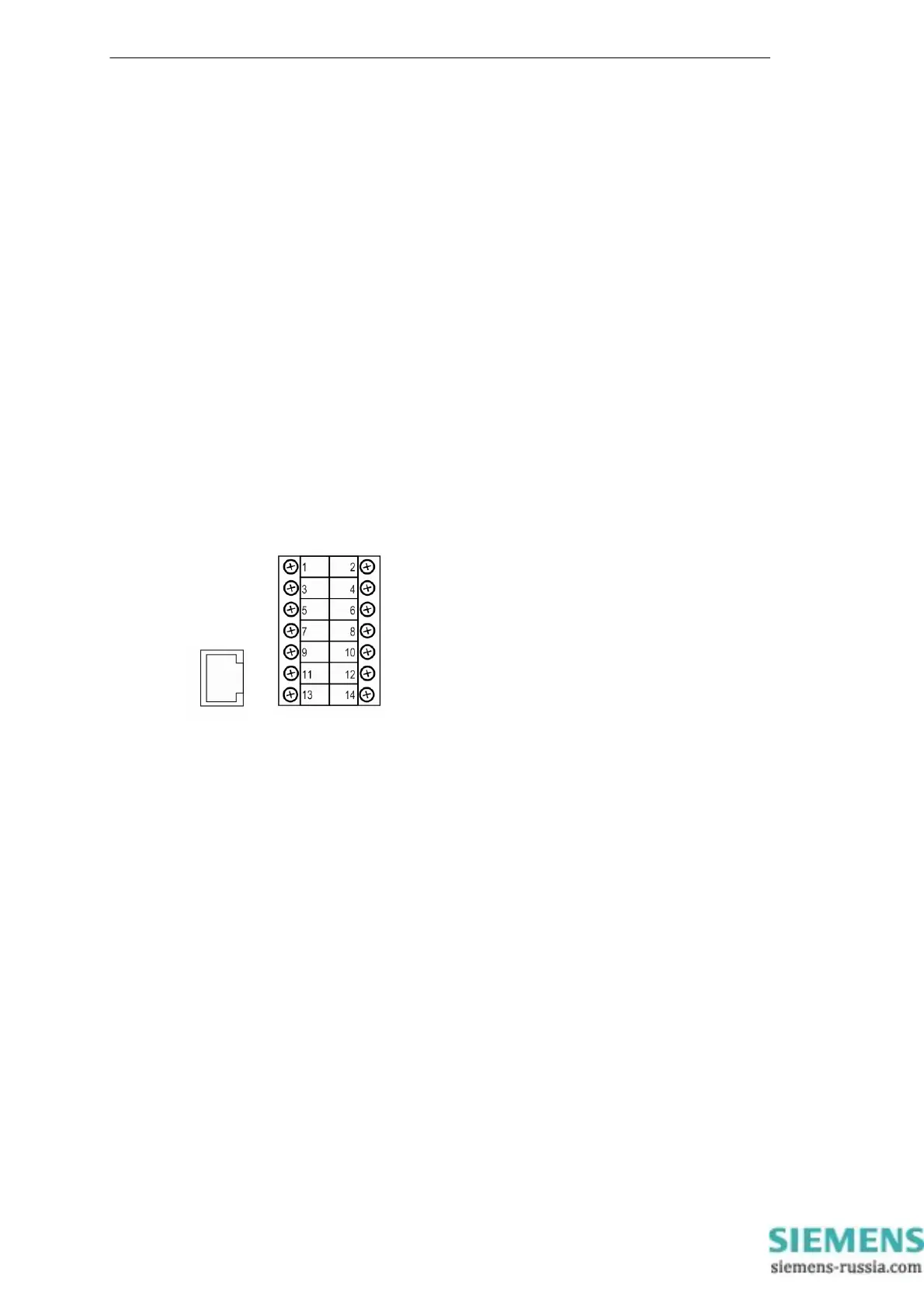

Bild 3 Kleinsignal-Stromwandler-Anschluss als RJ45 und
Anschlussmodul 14-polig
