23SIPROTEC 7SJ81/7SK81 V4.7, Produktinformation
E50417-K1150-C462-A2, Ausgabestand 02.2012
LPCT-Stromanschlüsse und LPVT-Spannungsanschlüsse über RJ45
Befestigungselemente
Stecker Typ: RJ45-Stecker nach IEEE 802.3
Leitungen: CAT 5 (paarweise verdrillt und geschirmt, Siemens
empfiehlt mindestens SF/UTP)

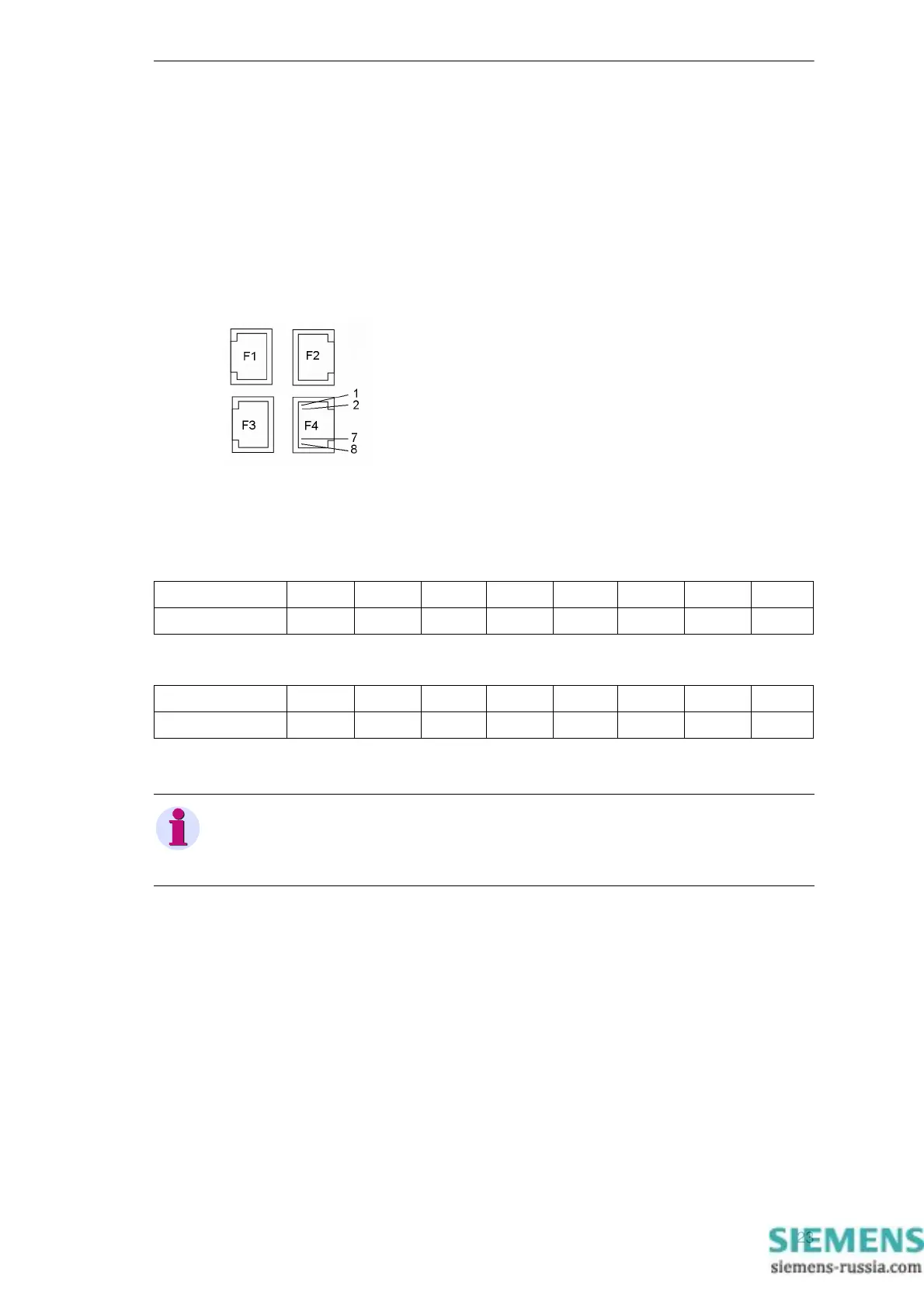

Bild 4 4 x RJ45 LPCT-/LPVT-Anschlüsse
Belegung der RJ45-Buchse F1 bis F3 (mit Spannungswandler)
Belegung der RJ45-Buchse F1 bis F4 (ohne Spannungswandler)
Pin-Nr. 1 2 3 4 5 6 7 8
RJ45 Ix_P Ix_N Ux_P Ux_N Ux_P Ux_N Ix_N Ix_P
Pin-Nr. 1 2 3 4 5 6 7 8
RJ45 Ix_P Ix_N – – – – Ix_N Ix_P
Hinweis
Fixieren Sie die 4 Anschussleitungen ca. 10 cm nach den RJ45-Buchsen
mit einem Kabelbinder.
