24 SIPROTEC 7SJ81/7SK81 V4.7, Produktinformation
E50417-K1150-C462-A2, Ausgabestand 02.2012

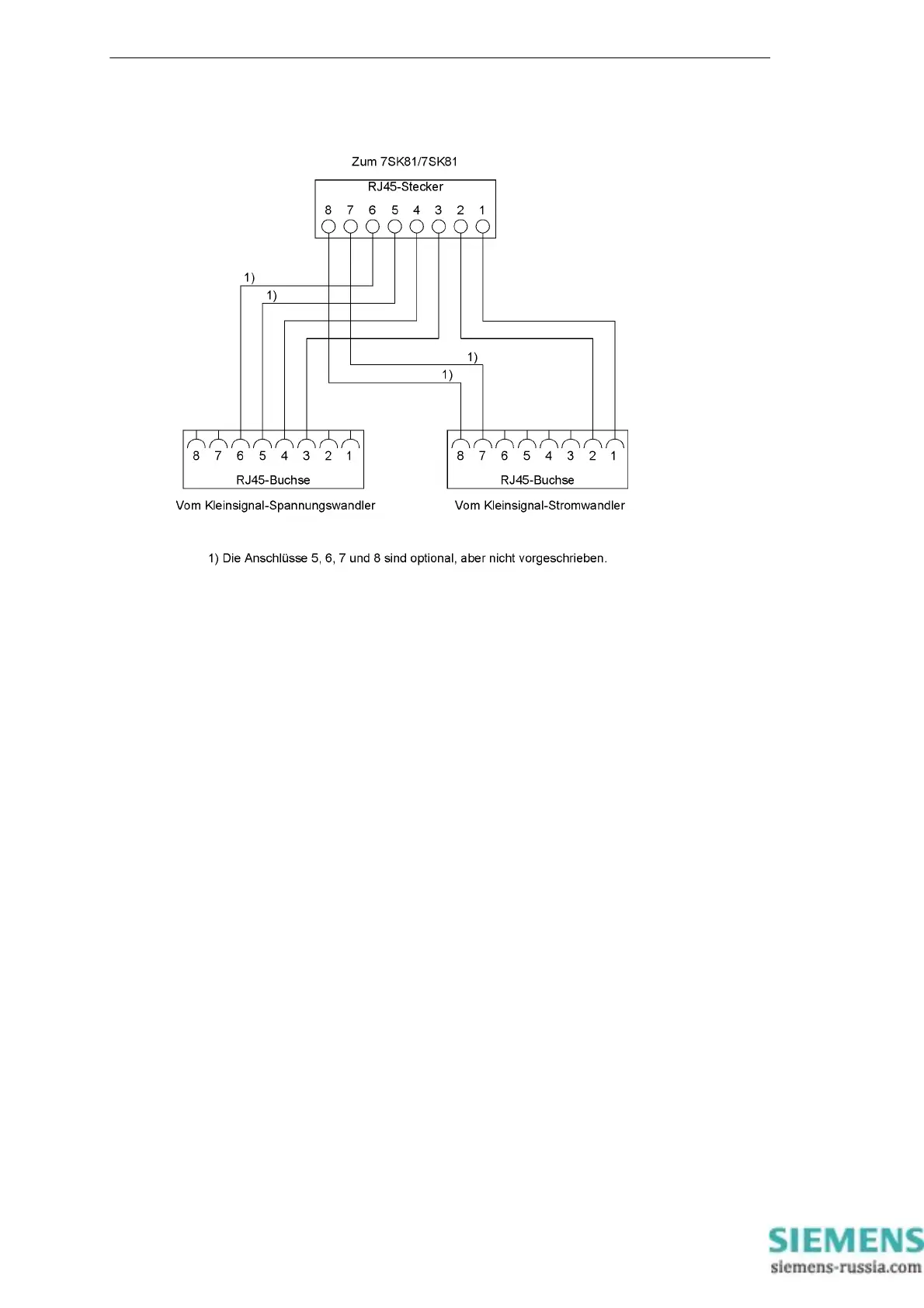

Bild 5 Y-Kabel für eine Verbindung von LPCT und LPVT mit 7SJ81/
7SK81
Anschlüsse für Hilfsspannungen, Binärein- und Binärausgänge
Befestigungselemente
Die Befestigungselemente für den Anschluss der binären Ein- und Aus-
gänge sind Bestandteil der Klemmenblöcke (Gehäuseseite). Sie beste-
hen aus spannungsriss- und korrosionsfreier Legierung. Die Kopfform der
Klemmschraube ermöglicht Ihnen die Betätigung mit einfachem Flach-
Schraubendreher (4,0 mm x 0,8 mm) oder Kreuzschlitz-Schraubendreher
(PZ1). Empfohlen wird PZ1.
Anschlagelemente und Leitungsquerschnitte
Für den Anschluss ist die Anschlussart Einzelleitung verfügbar. Als Ein-
zelleitungen können Sie sowohl Massivleiter als auch Litzenleiter mit und
ohne Aderendhülse verwenden. Siemens empfiehlt, bei Anschluss von
2 Einzelleitungen Twinadernendhülsen zu verwenden. Empfohlen wer-
den Twinadernendhülsen der Reihe PN 966 144 der Fa. Tyco Electronics.
