30 SIPROTEC 7SJ81/7SK81 V4.7, Produktinformation
E50417-K1150-C462-A2, Ausgabestand 02.2012
Ethernet-Anschluss
Es gibt 2 Anschlussvarianten nach IEEE 802.3:
100Base-T (10/100 TX)
elektrisch über eine RJ45-Buchse
100Base-FL
optisch über Duplex-LC Anschlüsse
Für den Anschluss ist eine der beiden Varianten auszuwählen. Beide sind
nicht gleichzeitig einsetzbar. Die Ethernetschnittstelle auf Port A ist nur in
der Variante RJ45 verfügbar.

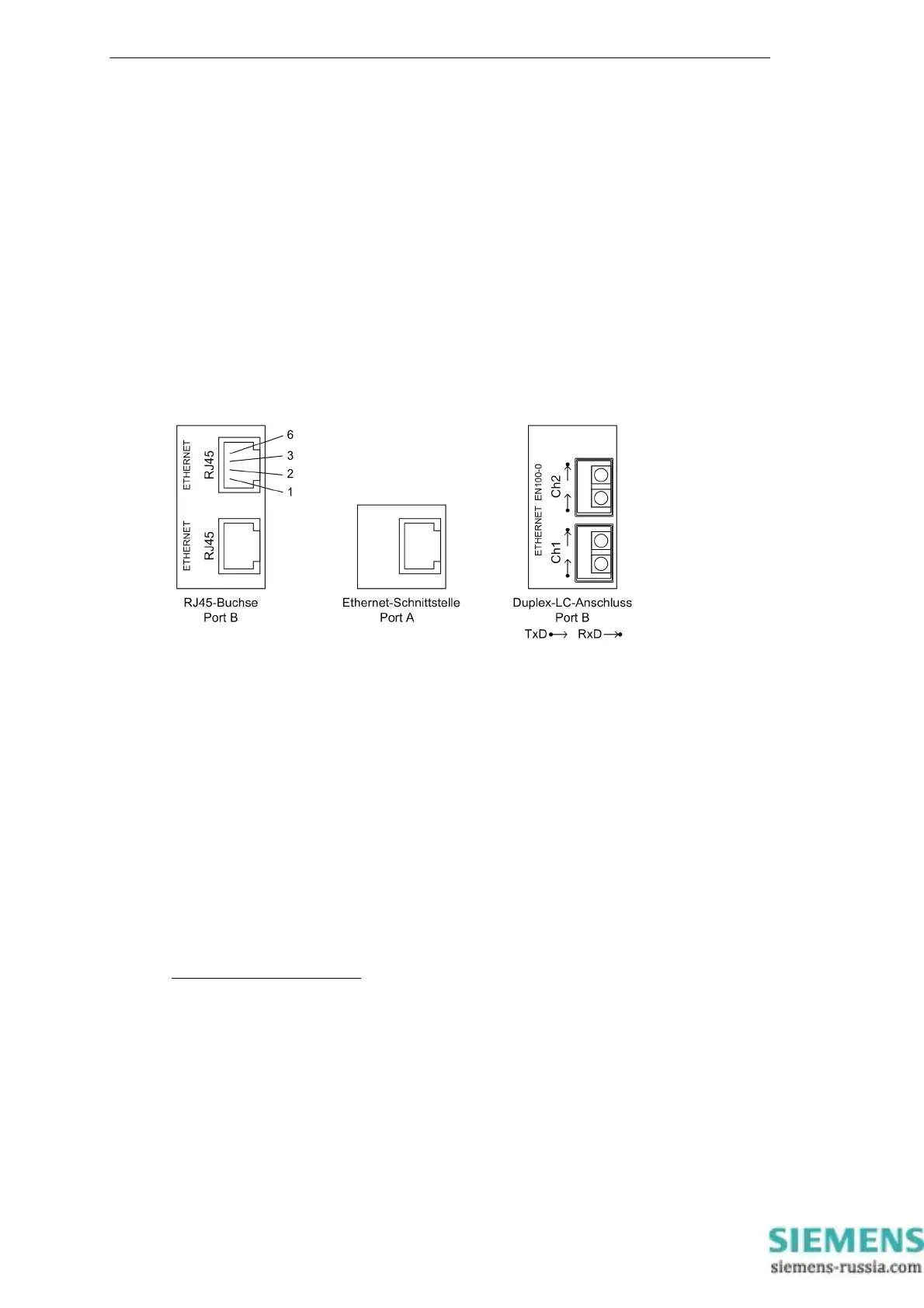

Bild 11 Ethernet-Anschluss
Für 100Base-T
Stecker Typ: RJ45-Stecker nach IEEE 802.3
Leitungen: CAT 5 (paarweise verdrillt und geschirmt)
Für 100Base-FL
LWL-Stecker Typ: Duplex-LC
Faser-Typ: Multimode-LWL
G50 µm/125 µm
G62,5µm/125µm
Wellenlänge: λ = ca. 1300 nm
Zulässige Biegeradien: für Innenkabel r
min
= 5 cm
für Außenkabel r
min
= 20 cm
