Siemens SIRIUS 3RK1105-1 E04 Series - Indicadores LED

12 3RK1701-2MB21-0AA0

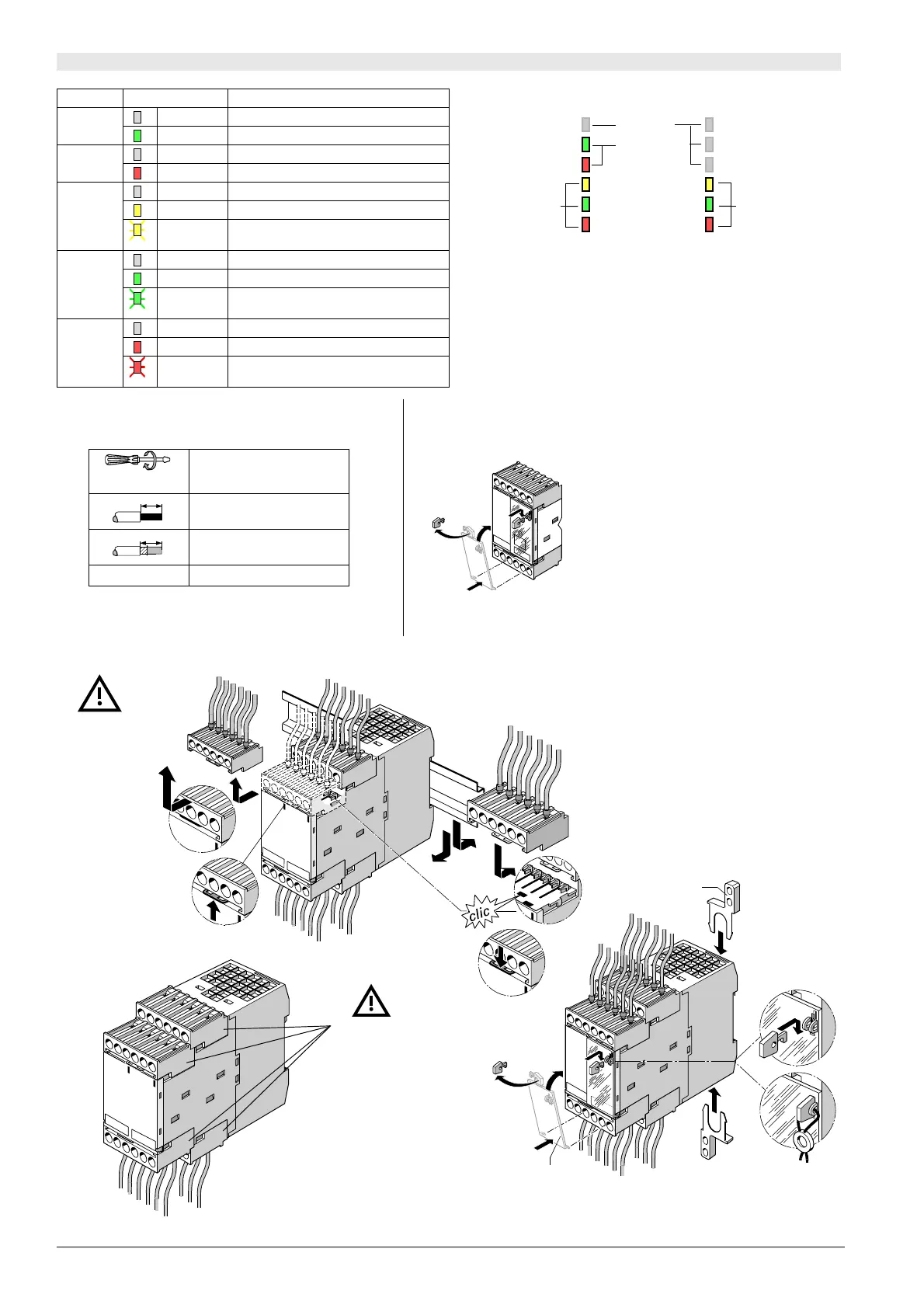

Indicadores LED
LED Color Significado
AS-Interf. 1
Des Sin alimentación AS-Interface
Verde fijo Con alimentación AS-Interface
AS-Interf. 2
Des Servicio normal
Rojo fijo Error de comunicación
1 Ready
(por canal)
Des —
Amarillo fijo Bloqueo de arranque/rearranque activo
Amarillo
intermitent.
Test externo necesario
2 ON
(por canal)
Des Contacto abierto de la salida de seguridad
Verde fijo Contacto cerrado de la salida de seguridad
Verde inter-
mitent.
Temporización en curso para categoría de
parada1
3 ON /
FAULT
(por canal)
Des —
Rojo fijo Contacto abierto de la salida de seguridad
Rojo inter-
mitent.
Error (de los sensores conectados)
Mise sous tension
Toutes les LED sont allumées sauf AS-Interface 1.
Mode configuration
Tant que l’on est en mode configuration, les LED 1 à 3 du canal 1
s’allument successivement en cycle infini (défilement). C’est aussi le
cas pour un moniteur neuf dépourvu de configuration valable.
Défaut
Les LED 1 à 3 clignotent à fréquence élevée.
non affecté
AS-Interface
Canal 2
Canal 1
1
2
3
1
2
3
LED AS-In. 1
LED AS-In. 2
Tapa precintable 3RP1902
Tapa precintable contra cambios no
autorizados y como protección contra
descargas electroestáticas.
4
1
2
3
∅ 5 a 6 mm / PZ2
0,8 a 1,2 Nm
7 a 10.3 LB.IN
1 x (0,5 a 4,0) mm²
2 x (0,5 a 2,5) mm²
1 x (0,5 a 2.5) mm²
2 x (0,5 a 1,5) mm²
AWG 2 x 20 a 14
10
10
1. U = 0 V
2. a, b, c, d
c
d
b
a
A, B, C, D:
Cifrado
A
C
D
B
A
C
D
B
4
5
3RP1903
4
1
2
3
3RP1902
