3RK1701-2MB21-0AA0 3

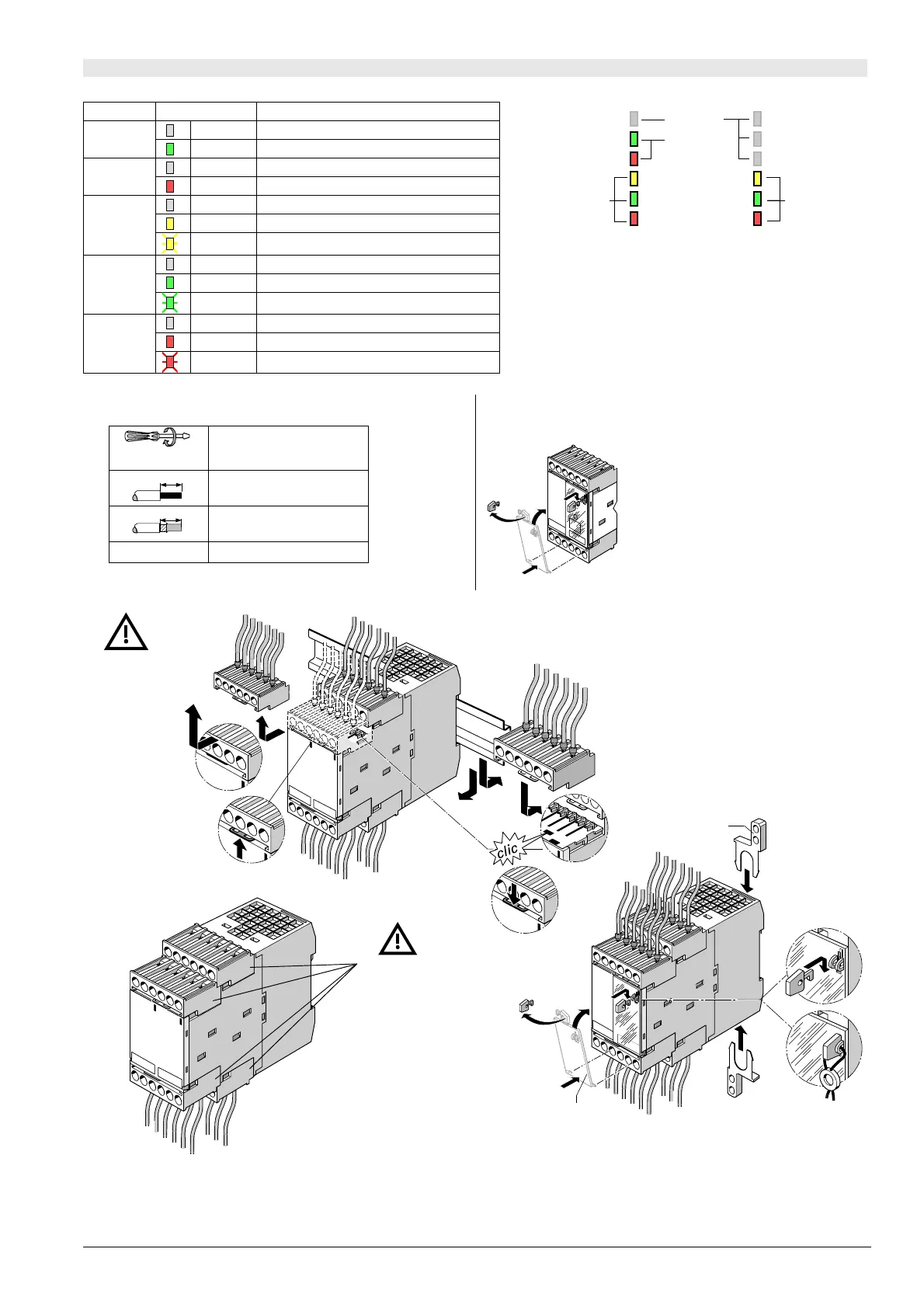

LED-Anzeigen
LED Farbe Bedeutung
AS-Interf. 1
Aus Keine AS-Interface-Versorgung
Grün dauer AS-Interface-Versorgung vorhanden
AS-Interf. 2
Aus Normaler Betrieb
Rot dauer Kommunikationsfehler
1 Ready
(je Kanal)
Aus —
Gelb dauer Anlauf-/ Wiederanlaufsperre aktiv
Gelb blinkt externer Test erforderlich
2 ON
(je Kanal)
Aus Kontakte des Sicherheitsausganges offen
Grün dauer Kontakte des Sicherheitsausganges geschlossen
Grün blinkt Verzögerungszeit läuft bei Stoppkategorie 1
3 ON /
FAULT
(je Kanal)
Aus —
Rot dauer Kontakte des Sicherheitsausganges offen
Rot blinkt Fehler (der angeschlossenen Sensoren)
Einschalten
Es leuchten alle LEDs außer AS-Interface 1.
Konfigurationsbetrieb
Solange der Konfigurationsbetrieb aktiv ist, werden die LEDs 1 - 3 von
Kanal 1 nacheinander aktiviert (Lauflicht). Dies gilt auch bei einem
fabrikneuen Monitor ohne gültige Konfiguration.
Fehler
Die LEDs 1 - 3 blinken schnell.
nicht belegt
AS-Interface
Kanal 2
Kanal 1
1
2
3
1
2
3
LED AS-In. 1
LED AS-In. 2
∅ 5 bis 6 mm / PZ2
0,8 bis 1,2 Nm
7 bis 10.3 LB.IN
1 x (0,5 bis 4,0) mm²
2 x (0,5 bis 2,5) mm²
1 x (0,5 bis 2.5) mm²
2 x (0,5 bis 1,5) mm²
AWG 2 x 20 bis 14
10
10
Plombierbare Abdeckkappe 3RP1902
Plombierbare Abdeckkappe zum Sichern gegen
unbefugtes Verstellen und als ESD-Schutz.
4
1
2
3
1. U = 0 V
2. a, b, c, d
c
d
b
a
A, B, C, D:
A
C
D
B
Kodiert
A
C
D
B
4
5
3RP1903
4
1
2
3
3RP1902
