Siemens SIRIUS 3RK1105-1 E04 Series - LED DI Segnalazione

3RK1701-2MB21-0AA0 15

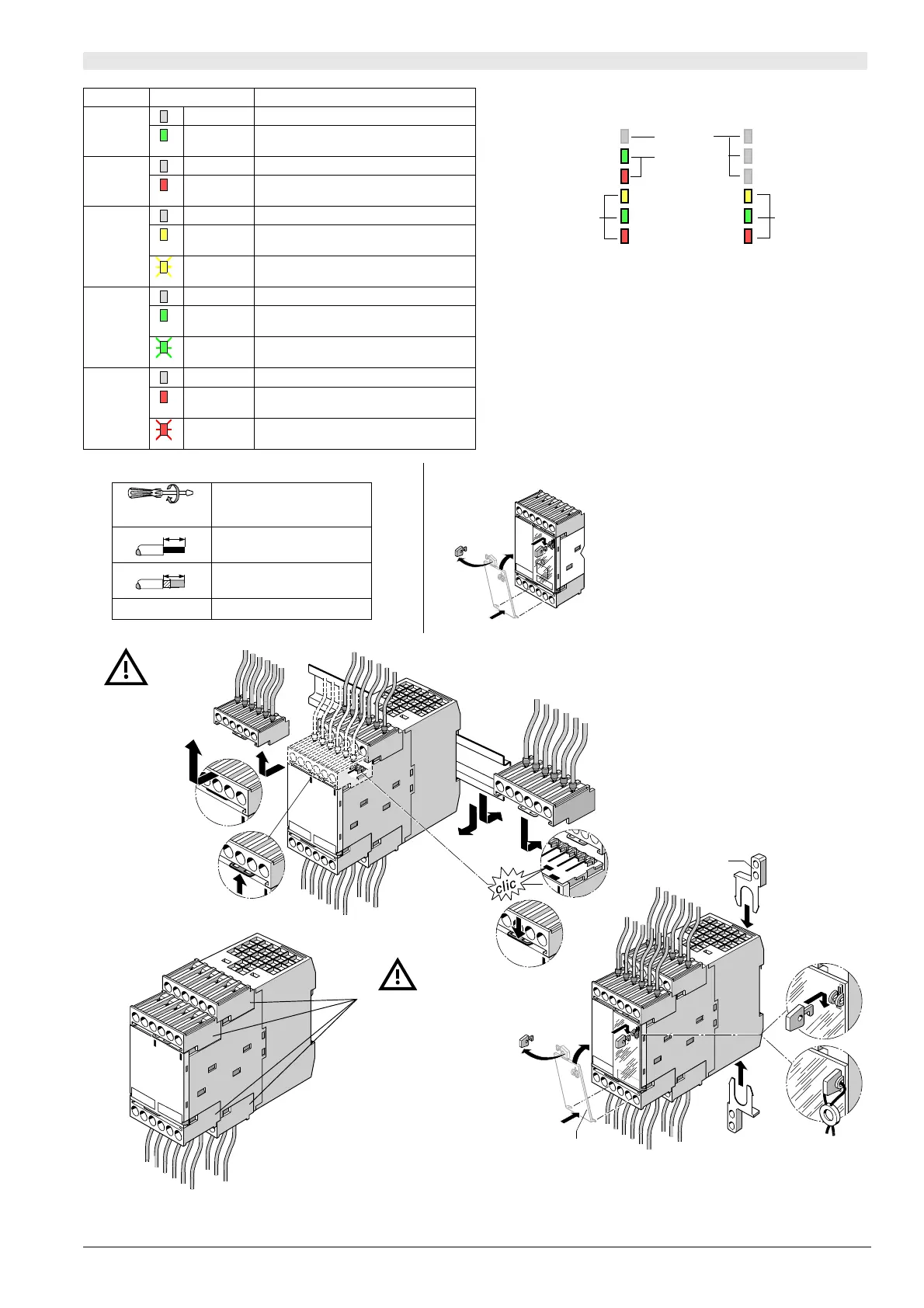

LED di segnalazione
LED Colore Significato
AS-Interf. 1
off Mancanza di alimentazione per AS-Interface
verde
continuo
Presenza di alimentazione per AS-Interface
AS-Interf. 2
off Funzionamento normale
rosso
continuo
Errore di comunicazione
1 Ready
(per canale)
off —
giallo
continuo
Blocco avviamento/riavviamento attivato
giallo lam-
peggiante
necessario test esterno
2 ON
(per canale)
off Contatti dell’uscita di sicurezza aperti
verde
continuo
Contatti dell’uscita di sicurezza chiusi
verde lam-
peggiante
Il tempo di ritardo scorre con categoria di
Stop 1
3 ON /
FAULT
(per
canale)
off
—
rosso
continuo
Contatti dell’uscita di sicurezza aperti
rosso lam-
peggiante
Errore (dei sensori collegati)
Inserzione
Sono accesi tutti i LED, escluso AS-Interface 1.
Funzionamento di configurazione
Fino a quando il funzionamento di configurazione è attivo, i LED
1 - 3 del canale 1 vengono attivati uno dopo l’altro (luce scorre-
vole). Questo vale anche per un monitor nuovo di fabbrica privo di
configurazione.
Errore
I LED 1 - 3 lampeggiano rapidamente.
non occupato
AS-Interface
Canale 2
Canal.1
1
2
3
1
2
3
LED AS-In. 1
LED AS-In. 2
Coperchio di chiusura piombabile 3RP1902
4
1
2
3
∅ 5 ... 6 mm / PZ2
0,8 ... 1,2 Nm
7 ... 10.3 LB.IN
1 x (0,5 ... 4,0) mm²
2 x (0,5 ... 2,5) mm²
1 x (0,5 ... 2.5) mm²
2 x (0,5 ... 1,5) mm²
AWG 2 x 20 ... 14
10
10
Coperchio di chiusura piombabile per una
sicurezza contro spostamenti non autorizzati
e come protezione ESD.
1. U = 0 V
2. a, b, c, d
c
d
b
a
A, B, C, D:
Codificato
A
C
D
B
A
C
D
B
4
5
3RP1903
4
1
2
3
3RP1902
