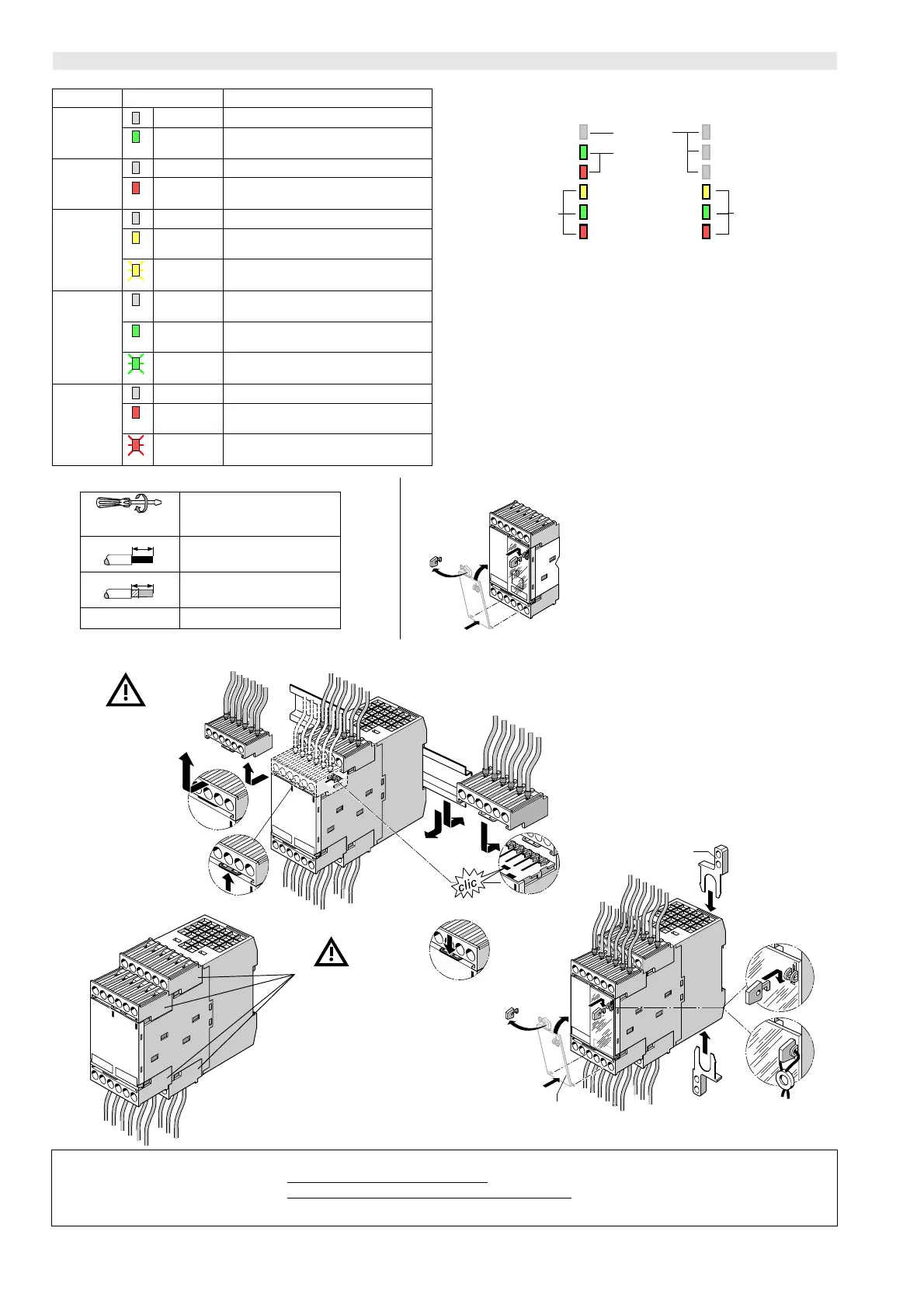

LED-visualizar
LED Cor Significado
AS-Interf. 1
desligado
Nenhuma alimentação AS-Interface
Verde contí-
nuo
Alimentação AS-Interface existente
AS-Interf. 2
desligado Operação normal
Vermelho
contínuo
Erro de comunicação
1 Ready
(por Canal)
desligado —
Amarelo
contínuo
Bloqueio de partida/ rearranque ativo
Amarelo
piscante
necessidade de teste externo
2 ON
(por Canal)
desligado Contatos da saída de segurança
abertos
Verde contí-
nuo
Contatos da saída de segurança
fechados
Verde
piscante
Tempo de retardamento em curso na
categoria de Paragem 1
3 ON /
FAULT
(por Canal)
desligado —
Vermelho
contínuo
Contatos da saída de segurança abertos
Vermelho
piscante
Erro (dos sensores conectados)
Ligar
Todos os LEDs, excetuando AS-Interface 1, são iluminados.
Operação de configuração
Enquanto a operação de configuração estiver ativa os LEDs 1 - 3
do Canal 1 são ativados seqüencialmente. O mesmo acontece com
um monitor de segurança novo (de fábrica) sem uma configuração
válida.
Erro
Os LEDs 1 - 3 piscam rapidamente.
vazio
AS-Interface
Canal 2
Canal 1
1
2
3
1
2
3
LEDIn.AS1
LEDIn.AS2
Tampa de isolamento selável 3RP1902
Tampa de isolamento passível de proteção
por selo de chumbo contra a manipulação
indevida por terceiros e para proteção contra
cargas eletrostáticas (ESD).
4
1
2
3
∅ 5 até 6 mm / PZ2
0,8 até 1,2 Nm
7 até 10.3 LB.IN
1 x (0,5 até 4,0) mm²
2 x (0,5 até 2,5) mm²
1 x (0,5 até 2.5) mm²
2 x (0,5 até 1,5) mm²
AWG 2 x 20 até 14
10
10
1. U = 0 V
2. a, b, c, d
c
d
b
a
A, B, C, D:
A
C
D
B
A
C
D
B
4
5
3RP1903
4
1
2
3
3RP1902
Codificado
