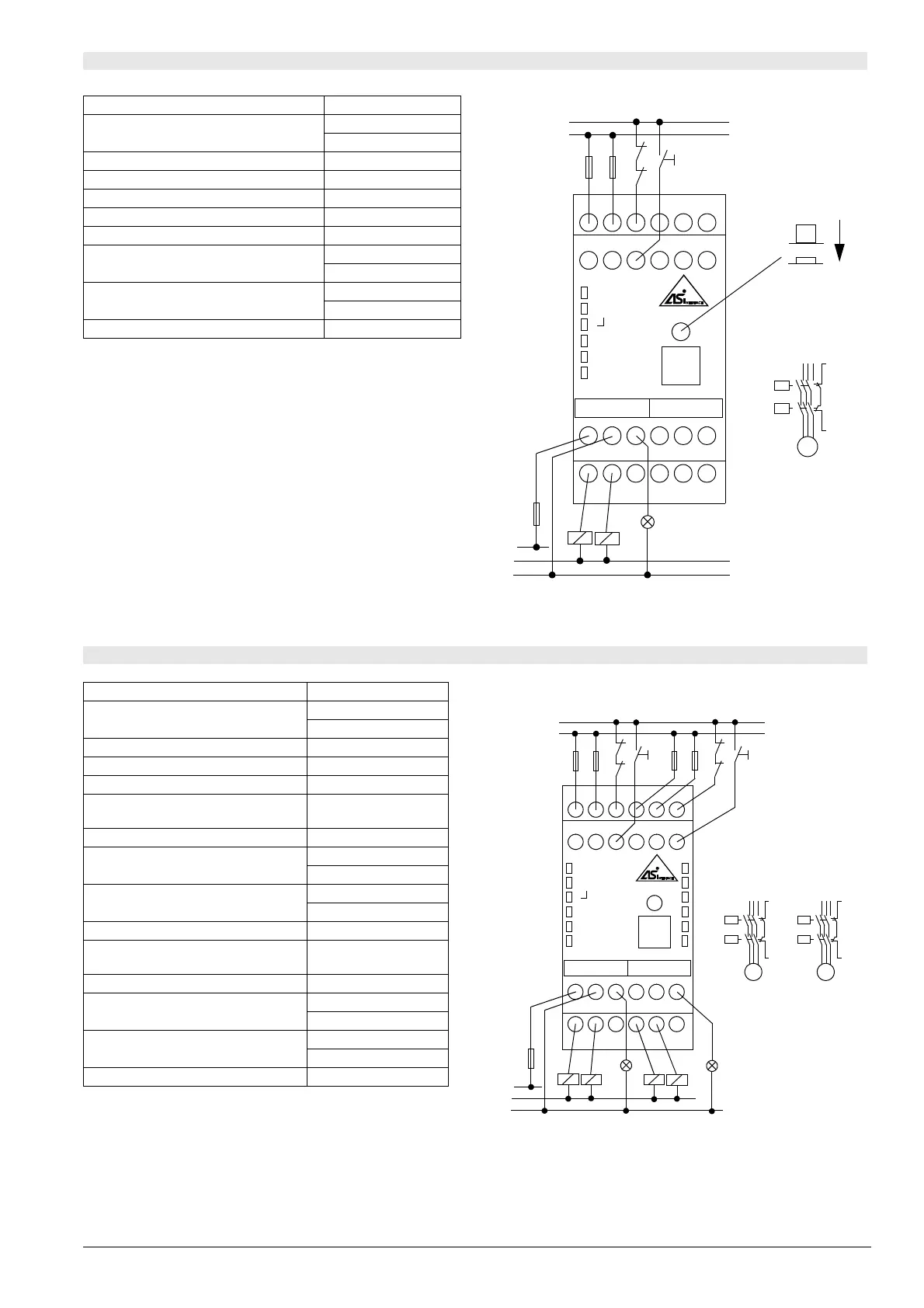

Conexão Tipo 1 (3RK1105-1AE04-.CA0) e ocupação dos bornes
Descrição do sinal Borne - Tipo 1
Conexão no barramento AS-Interface
AS-Interface +
AS-Interface –
+24 V CC / Tensão de alimentação L +
GND / Massa de referência M
Terra funcional FE
EDM 1 / Entrada controle de contator Canal 1 1.Y1
Start 1 / Entrada Start Canal 1 1.Y2
Saída de chaveamento 1 Canal 1
1.13
1.14
Saída de chaveamento 2 Canal 1
1.23
1.24
Saída de indicação 1 "Safety on" Canal 1 1.32
AS-i+ AS-i- 1.Y2
1.13 1.23 1.Y1
1.14 1.24 FE
L+ M 1.32
CONFIG
Service
1 READY
2 ON
3 OFF/FAULT
max.
1N
K1
K2
Start 1
L/+
L
L/+
M/N
M
K1
K2
M
K1
K2
L/+
1Y.1
AS-i
1
2
3
I
Conexão Tipo 2 (3RK1105-1BE04-.CA0) e ocupação dos bornes
Descrição do sinal Borne - Tipo 2
Conexão no barramento AS-Interface
AS-Interface +
AS-Interface –
+24 V CC / Tensão de alimentação L +
GND / Massa de referência M
Terra funcional FE
EDM 1 / Entrada controle de contator
Canal 1
1.Y1
Start 1 / Entrada Start Canal 1 1.Y2
Saída de chaveamento 1 Canal 1
1.13
1.14
Saída de chaveamento 2 Canal 1
1.23
1.24
Saída de indicação 1 "Safety on" Canal 1 1.32
EDM 2 / Entrada controle de contator Canal
2
2.Y1
Start 2 / Entrada Start Canal 2 2.Y2
Saída de chaveamento 1 Canal 2
2.13
2.14
Saída de chaveamento 2 Canal 2
2.23
2.24
Saída de indicação 2 "Safety on" Canal 2 2.32
AS-i
AS-i+ AS-i- 1.Y2
1.13 1.23 1.Y1
1.14 1.24 FE
L+ M 1.32
1
2
3
CONFIG
Service
1 READY
2 ON
3OFF/FAULT
K1
K2
Start 1
L/+
L
L/+
M/N
M
K1
K2
M
K1
K2
L/+
1Y.1
2.Y2
2.13 2.23 2.Y1
2.32
2.14 2.24
K3
K4
Start2
K3
K4
M
K3
K4
L/+
2Y.1
1
2
3
I
II
