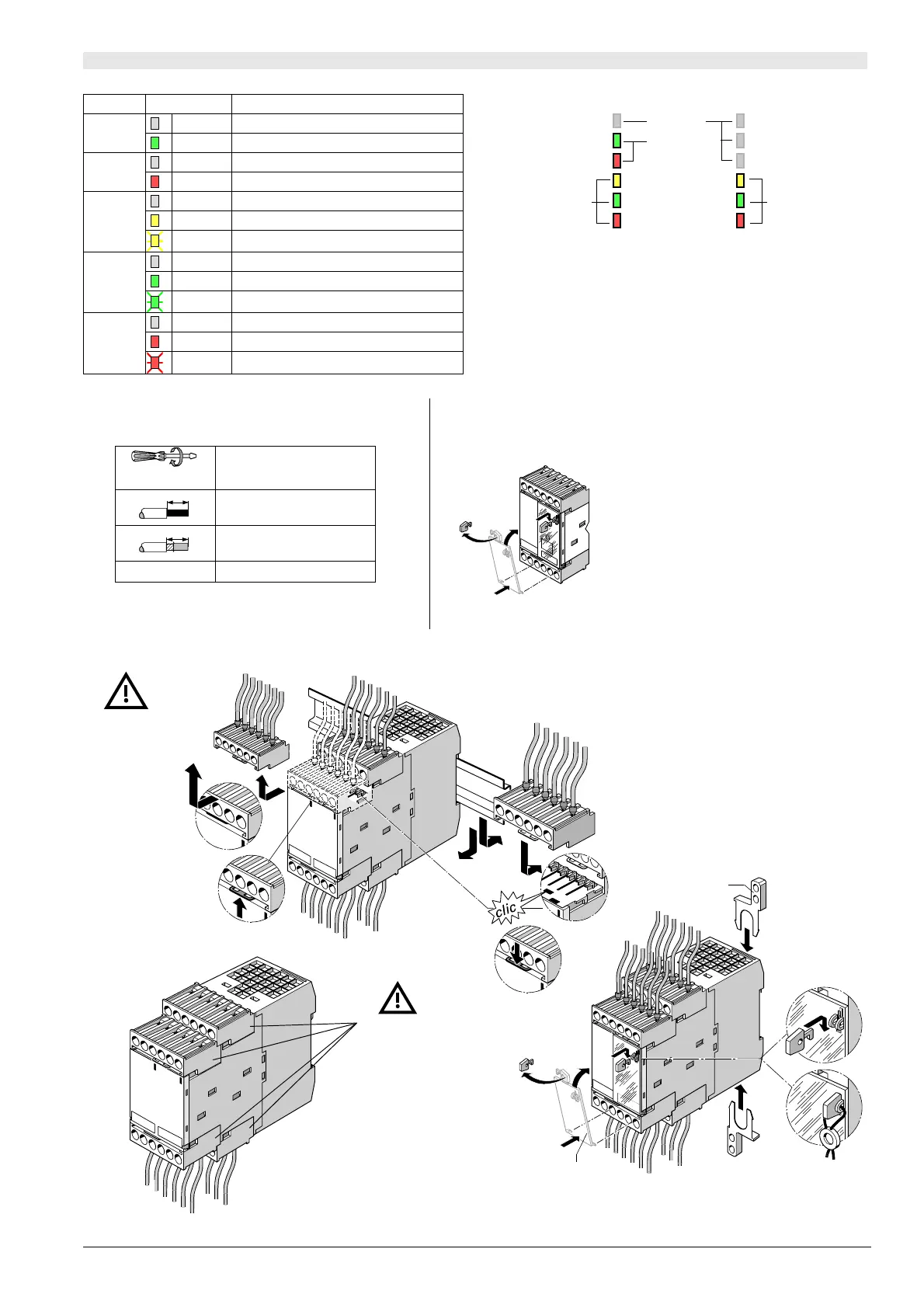

3RK1701-2MB21-0AA0 9
LED de signalisation
LED Couleur
Signification
AS-Interf. 1
éteinte Pas d’alimentation AS-Interface
vt feu fixe Alimentation AS-Interface présente
AS-Interf. 2
éteinte Fonctionnement normal
rg feu fixe Défaut de communication
1 Ready
(par canal)
éteinte —
jn feu fixe Blocage démarrage/redémarrage actif
jn clignote Test externe nécessaire
2 ON
(par canal)
éteinte Contacts de la sortie de sécurité ouverts
vt feu fixe Contacts de la sortie de sécurité fermés
vt clignote Temporisation en cours pour catégorie d’arrêt 1
3 ON /
FAULT
(par canal)
éteinte —
rg feu fixe Contacts de la sortie de sécurité ouverts
rg clignote Défaut (des capteurs raccordés)
Mise sous tension
Toutes les LED sont allumées sauf AS-Interface 1.
Mode configuration
Tant que l’on est en mode configuration, les LED 1 à 3 du canal 1
s’allument successivement en cycle infini (défilement). C’est aussi le
cas pour un moniteur neuf dépourvu de configuration valable.
Défaut
Les LED 1 à 3 clignotent à fréquence élevée.
non affecté
AS-Interface
Canal 2
Canal 1
1
2
3
1
2
3
LED AS-In. 1
LED AS-In. 2
Capot plombable 3RP1902
Capot plombable à titre de protection contre le
déréglage intempestif et de protection ESD (pro-
tection des composants sensibles aux déchar-
ges électrostatiques).
4
1
2
3
∅ 5 à 6 mm / PZ2
0,8 à 1,2 Nm
7 à 10.3 LB.IN
1 x (0,5 à 4,0) mm²
2 x (0,5 à 2,5) mm²
1 x (0,5 à 2.5) mm²
2 x (0,5 à 1,5) mm²
AWG 2 x 20 à 14
10
10
1. U = 0 V
2. a, b, c, d
c
d
b
a
A, B, C, D:
Codé
A
C
D
B
A
C
D
B
4
5
3RP1903
4
1
2
3
3RP1902
