mostatos y del termómetro, introdu-
ciendo las respectivas sondas den-
tro de la vaina (13), bloqueando
luego este conjunto, con el apósito
muelle, que se entrega para atar los
capilares;
– sacar el tapón (14) y atornillar la
sonda del hidrómetro con válvula de
retención;
– completar el montaje fijando la tapa
de la envolvente (12) a los laterales.
NOTA: Conservar con los documen-
tos de la caldera el “Certificado de
conformidad del ensayo” puesto en la
cámara de combustión.
2.6 CONEXION ELECTRICA
La caldera se suministra con un cable
eléctrico de alimentación y debe ser ali-
mentada con corriente monofásica
230V - 50HZ a través de un interrup-
tor general protegido por fusibles.
El termostato ambiente es necesa-
rio para obtener una buena regula-
ción de la temperatura ambiente y
debe conectarse como indicado en
la fig. 6.
Conectar el cable de alimentación del
quemador e la bomba de la instalación
suministrados con la caldera.
NOTA: SIME declina toda responsabi-
lidad por daños a personas o cosas
derivados de la falta de conexión eléc-
trica a tierra de la caldera.
16
LEYENDA
TS Termostato seguridad
TA Termostato ambiente
TC Termostato caldera
IG Interruptor general
PI Bomba instalación
B Quemador
SB Bombilla bloqueo quemador

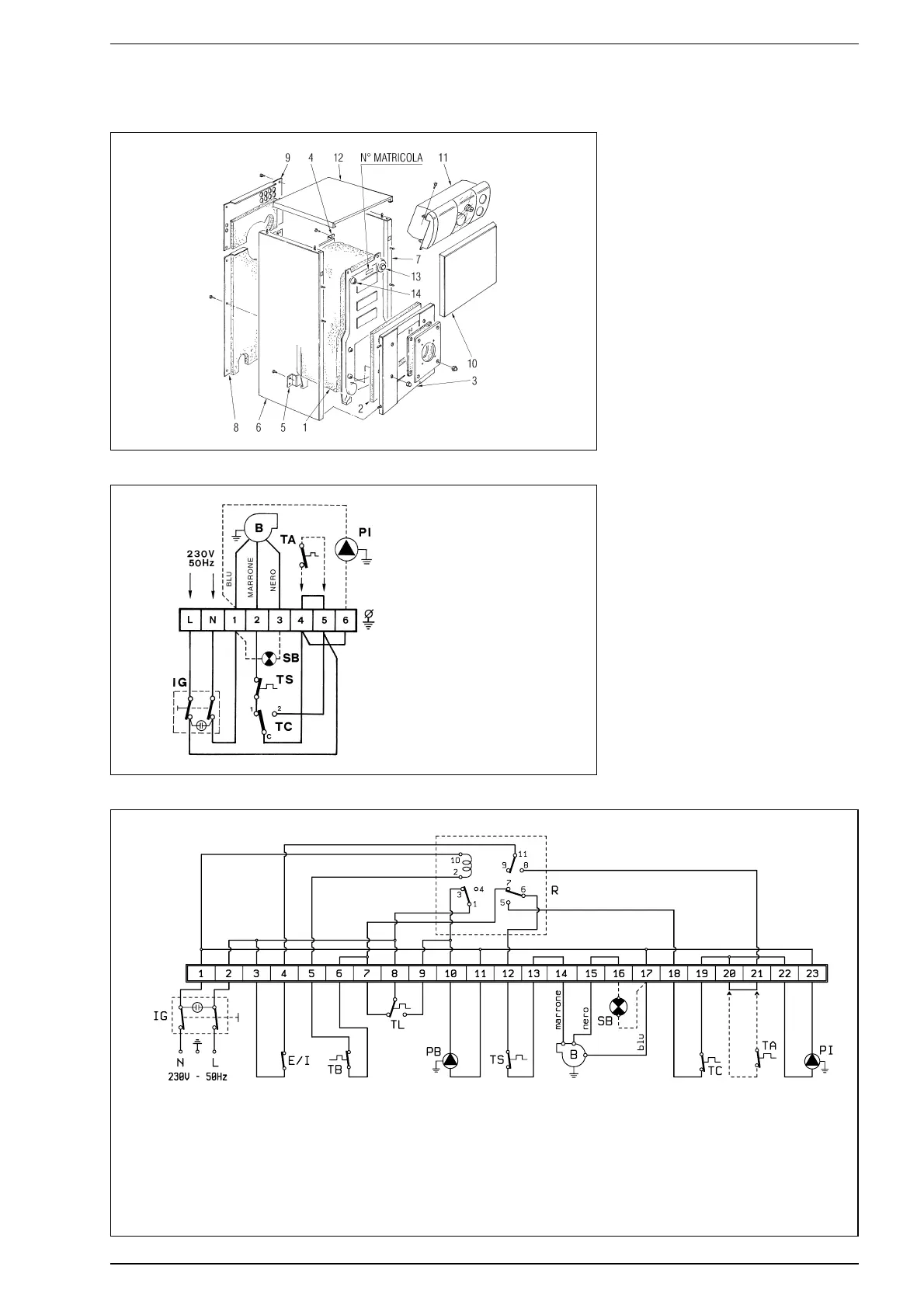

Fig. 6
Serie “AR”
Fig. 5
Serie “ARB”
LEYENDA
TS Termostato seguridad
SB Bombilla bloqueo quemador
EI Interruptor Verano - Invierno
TA Termostato ambiente
TB Termostato acumulador
TC Termostato caldera
TL Termostato límite
IG Interruptor general
PB Bomba acumulador
PI Bomba instalación
B Quemador
R Relé
Fig. 6/a
