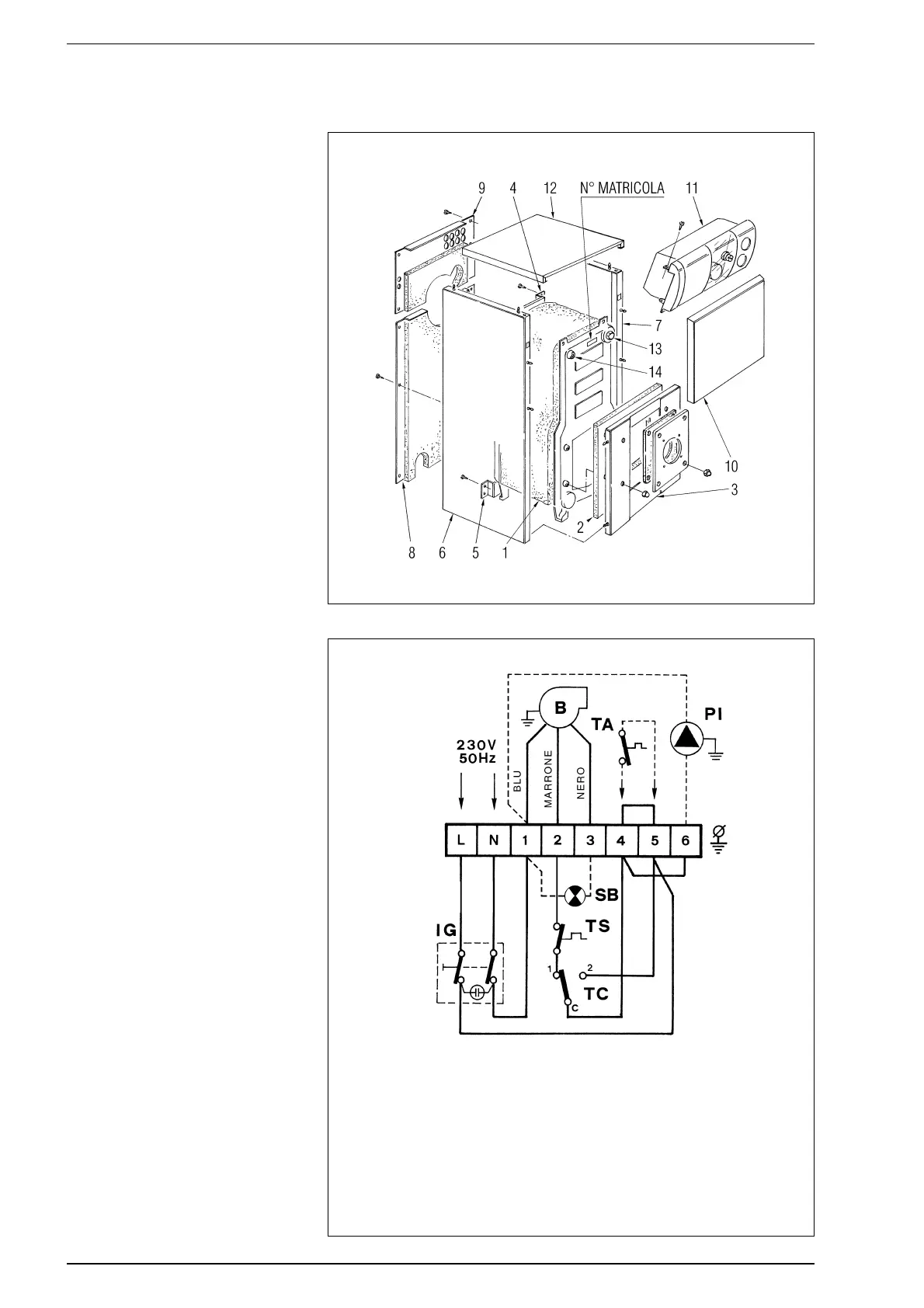

– posizionare la lana di vetro (2), fissa-
re il pannello anteriore (3) con i dadi
forniti a corredo e rimontare la pia-
stra porta-bruciatore;
– fissare la staffa superiore (4) e infe-
riore (5) alla testata posteriore con
i dadi inseriti sui tiranti;
–
montare il fianco sinistro (6) e il
fianco destro (7) fissando la parte
anteriore dei fianchi al pannello an-
teriore (3) per mezzo dei piolini ad
innesto;
– bloccare i fianchi alla staffa superio-
re e inferiore con le otto viti autofi-
lettanti fornite a corredo;
– fissare i due pannelli posteriori (8) e
(9) ai fianchi con le dieci viti autofilet-
tanti fornite a corredo;
– montare il pannello anteriore (10)
fissandolo ai fianchi per mezzo dei
piolini ad innesto;
– montare il pannello di comando (11)
inserendo le due linguette inferiori
del pannello sugli scarichi ricavati
sui fianchi e fissarlo con due viti
autofilettanti.
Prima di questa operazione è ne-
cessario svolgere i capillari dei due
termostati e del termometro intro-
ducendo le rispettive sonde nella
guaina (13), bloccando il tutto con
la molletta ferma capillari data a
corredo;
– togliere il tappo (14) e avvitare la
sonda dell’idrometro con valvola di
ritegno;
– completare il montaggio fissando il
coperchio (12) ai fianchi.
NOTA: Conservare con i documenti
della caldaia il “Certificato di Collau-
do” inserito nella camera di combu-
stione.
2.6 ALLACCIAMENTO ELETTRICO
La caldaia è corredata di cavo elettri-
co di alimentazione e dovrà essere ali-
mentata con tensione monofase
230V - 50Hz attraverso un interrutto-
re generale protetto da fusibili.
Il cavo del termostato ambiente, la cui
installazione è d'obbligo per ottenere
una migliore regolazione della tempe-
ratura ambiente, dovrà essere collega-
to come indicato in fig. 6.
Collegare
quindi il cavo di alimentazione del bru-
ciatore e della pompa di circolazione
dell’impianto forniti a corredo.
NOTA: La SIME declina qualsiasi re-
sponsabilità per danni a persone de-
rivanti dalla mancata messa a terra
della caldaia.
5
LEGENDA
TS Termostato sicurezza
TA Termostato ambiente
TC Termostato caldaia
IG Interruttore generale
PI Pompa impianto
B Bruciatore
SB Spia blocco bruciatore
Fig. 6
Serie “AR”
Fig. 5
