2.1 LOCALE CALDAIA
Il locale caldaia deve possedere tutti i
requisiti richiesti dal D.P.R. 22.12.1970
e dalla Circolare M.I. n° 73 del
29.7.1971 (per impianti termici a com-
bustibili liquidi).
2.2 DIMENSIONI LOCALE
CALDAIA
Posizionare il corpo caldaia su un basa-
mento, precedentemente predisposto,
avente un'altezza di almeno 10 cm.
Il corpo dovrà poggiare su superfici che
permettono uno scorrimento impiegan-
do possibilmente delle lamiere in ferro.
Tra le pareti del locale e la caldaia de-
ve essere lasciato uno spazio di al-
meno 0,60 m, mentre tra la parte
superiore del mantello e il soffitto de-
ve intercorrere una distanza di alme-
no 1 m, che può essere ridotta a
0,50 m per caldaie con bollitore in-
corporato (comunque l'altezza mini-
ma del locale caldaia non dovrà esse-
re inferiore a 2,5 m).
2.3 ALLACCIAMENTO IMPIANTO
Nell'effettuare i collegamenti idraulici
accertarsi che vengano rispettate le
indicazioni date in fig. 1.
È opportuno che i collegamenti siano
facilmente disconnettibili a mezzo boc-
chettoni con raccordi girevoli.
L’impianto deve essere del tipo a vaso
espansione chiuso.
2.3.1 Accessori da installare
sulla “ARB”
Per garantire la funzionalità della cal-
daia è necessario montare sul mani-
cotto da 3/8" del tubo mandata ri-
scaldamento una valvola di sfogo aria
automatica (3 fig. 2), e sul manicotto
da 1/2" una valvola di sicurezza tara-
ta 3 bar (4 fig. 2).
Provvedere inoltre al montaggio di una
valvola di sicurezza tarata 7 bar (9 fig.
2) da applicare sulla tubazione entrata
acqua sanitaria del bollitore, per evita-
re che eventuali sovrappressioni ne
provochino la rottura.
Nel caso la valvola di sicurezza del bol-
litore intervenga di frequente montare
sul circuito sanitario un vaso di espan-
sione (8 fig. 2) avente capacità 5 litri e
3
1.5 DIMENSIONI CAMERA
COMBUSTIONE
La camera combustione è del tipo a
passaggio diretto ed è conforme alla
norma pr EN 303-3 allegato E.

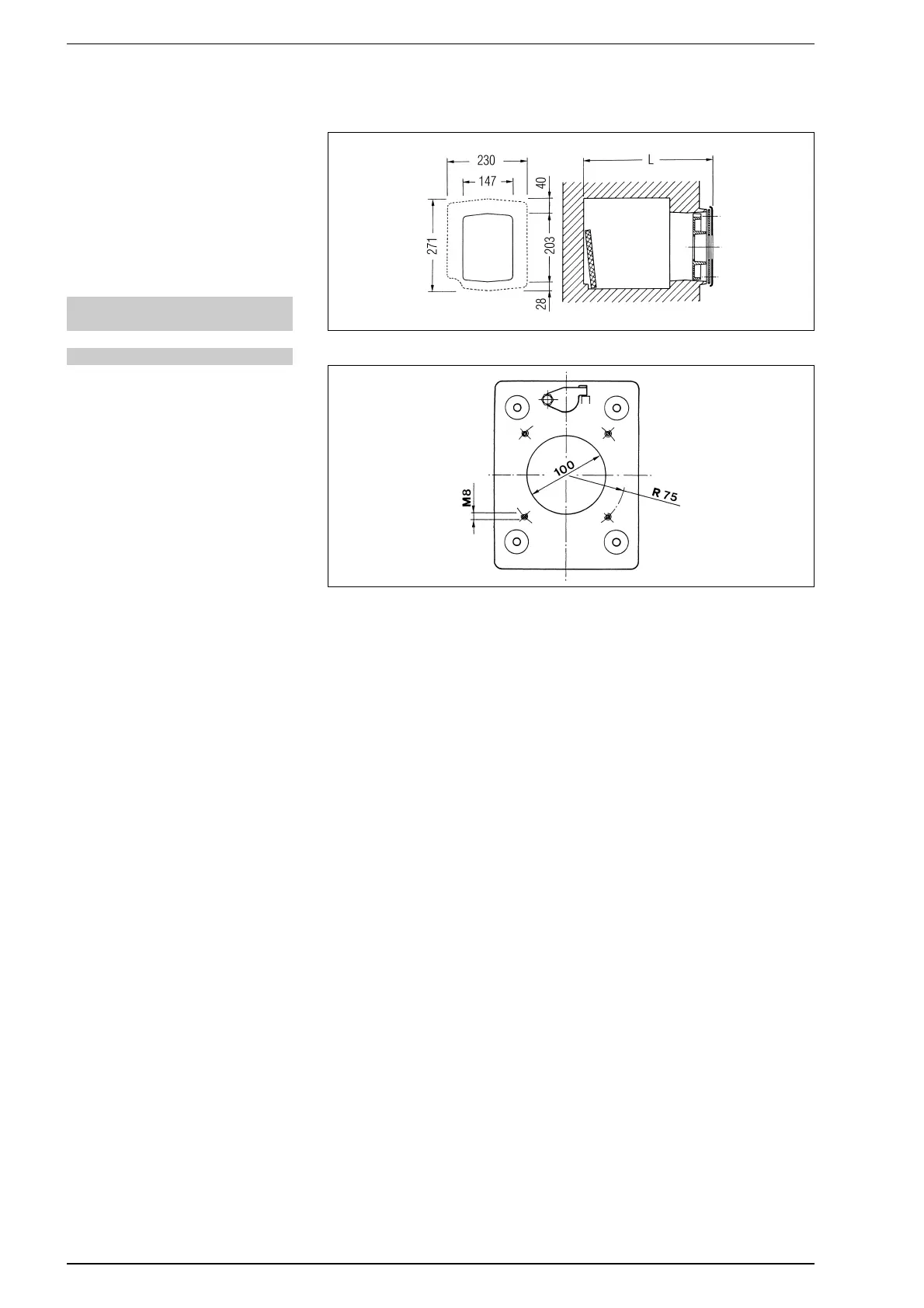

Le dimensioni sono riportate in fig. 3.
La tavella refrattaria viene inserita di
serie su tutti i modelli “AR - ARB”
1.5.1 Montaggio del bruciatore
La caldaia viene fornita predisposta
per il montaggio del bruciatore.
Le dimensioni della flangia di fissaggio
sono indicate in fig. 4.
I bruciatori devono essere regolati in
modo tale che il valore della CO
2
sia
quello indicato al punto 1.3 con tolle-
ranze ± 5%.
2 INSTALLAZIONE
Fig. 3
L Volume
mm m
3
AR3 277 0,013109
AR4 - ARB4 377 0,019028
AR5 - ARB5 477 0,024947
Fig. 4
