3.1 CONTROLLI PRELIMINARI
ALL'ACCENSIONE
Al momento di effettuare la prima ac-
censione della caldaia è buona norma
procedere ai seguenti controlli:
–
assicurarsi che l'impianto sia sta-
to caricato d'acqua e risulti ben
sfiatato;
– accertarsi che le eventuali saracine-
sche siano aperte;
– verificare che il condotto di evacua-
zione dei prodotti della combustione
sia libero;
–
accertarsi che il collegamento elet-
trico sia stato effettuato in modo
corretto e che il filo di terra sia col-
legato;
– controllare che non vi siano liquidi o
materiali infiammabili nelle immedia-
te vicinanze della caldaia;
– verificare che il circolatore non risul-
ti bloccato.
3.2 ACCENSIONE E
FUNZIONAMENTO
3.2.1 Accensione caldaia
Per effettuare l'accensione della cal-
daia versione “AR” procedere nel se-
guente modo (fig. 7):
– assicurarsi che il “Certificato di Col-
laudo” non si trovi nella camera di
combustione;
– fornire tensione alla caldaia premen-
do l’interruttore generale (1), in con-
temporanea si avrà anche la parten-
za del bruciatore;
– posizionare la manopola del termo-
stato caldaia (8) ad una temperatu-
ra non inferiore a 60°C. Il valore
della temperatura impostata si con-
trolla sul termometro (5).
Per effettuare l'accensione della cal-
daia versione “ARB” procedere nel se-
guente modo (fig. 7):
– fornire tensione alla caldaia premen-
do l’interruttore generale (1), in con-
temporanea si avrà anche la parten-
za del bruciatore;
–
selezionare la temperatura del bollito-
re agendo sulla manopola del termo-
stato (7). Il circolatore che serve il
bollitore continuerà a funzionare fino
a quando non risulterà soddisfatta la
temperatura prescelta. Durante la fa-
se di produzione dell’acqua calda sani-
taria la caldaia funzionerà automati-
camente mantenendo la temperatura
di riscaldamento, segnalata sul ter-
mometro (5), sul valore di 80°C per
mezzo del termostato limite (6);
– soddisfatta la produzione di acqua
calda sanitaria, con il deviatore (2)
sulla posizione estate, si ha l'arresto
sia del bruciatore che del circolato-
re; con il deviatore (2) in posizione
inverno si metterà in funzione il cir-
6
3 USO E MANUTENZIONE
LEGENDA
TS Termostato sicurezza
SB Spia blocco bruciatore
EI Interruttore Est. - Inv.
TA Termostato ambiente
TB Termostato bollitore
TC Termostato caldaia
TL Termostato limite
IG Interruttore generale
PB Pompa bollitore
PI Pompa impianto
B Bruciatore
R Relé

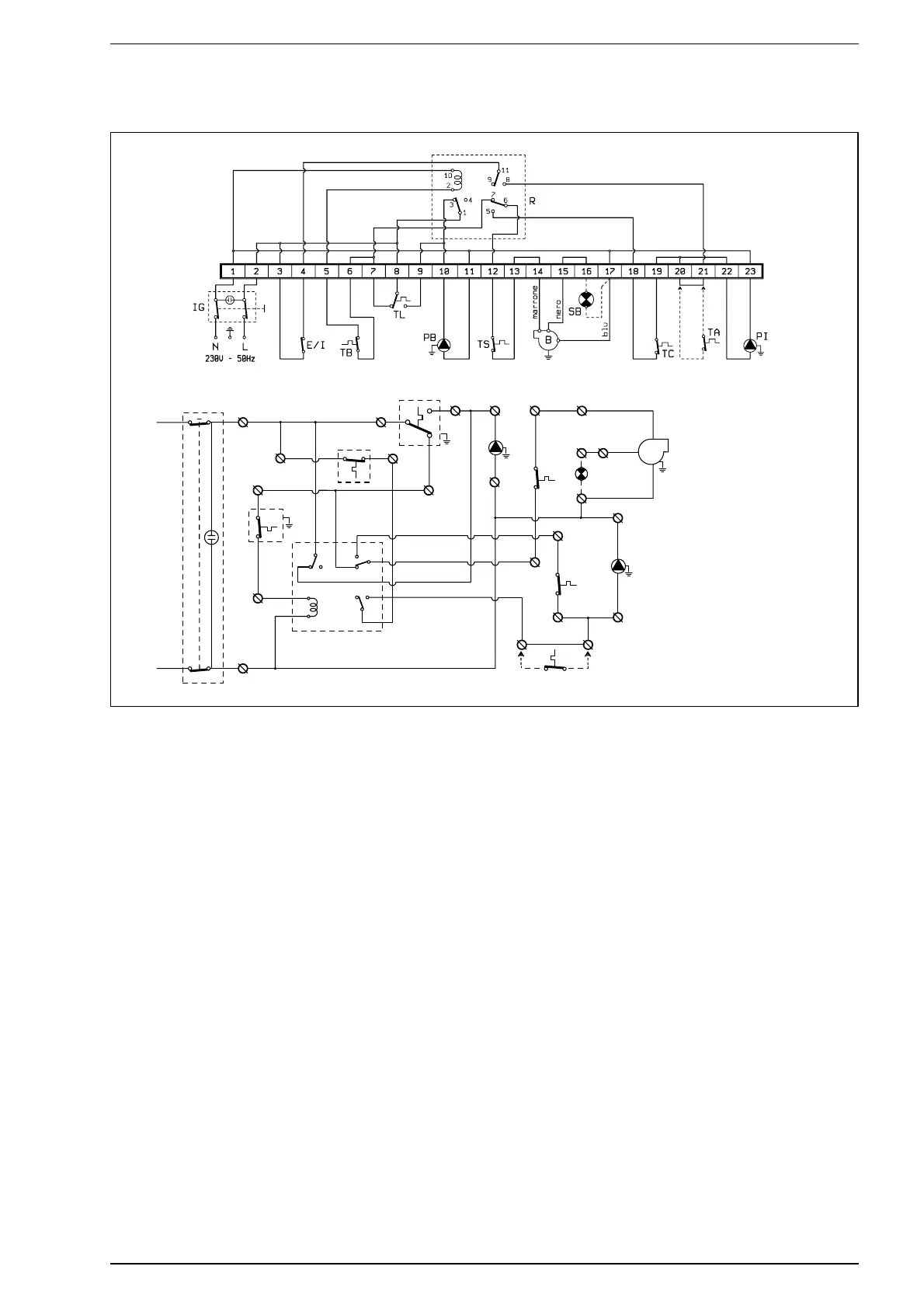

Fig. 6/a
1
IG
TS
10
2
3
1
4
11
9
8
7
6
5
R
5
6
8
TL
9
PB
11
4
E/I
7
mar
r
one
13
14
12
19
22
TC
18
23
17
SB
16
15
230 V - 50 Hz
N
L
3
10
B
blu
ner
o
2
20
21
TA
TB
PI
Serie “ARB”
