Sime AR Series - 1 Descrizione Dellapparecchio; Introduzione; Dimensioni

1.1 INTRODUZIONE
Le caldaie di ghisa “AR - ARB free-
standing” sono studiate e progettate
in linea con i dettami della Direttiva
Rendimenti CEE 92/42. Funzionano a
gasolio con una combustione perfetta-
mente equilibrata e gli elevati rendi-
menti consentono di realizzare cospi-
cui risparmi nei costi di esercizio.
La serie “ARB” è una caldaia mista
per riscaldamento e produzione acqua
calda, mentre la serie “AR” è solo per
riscaldamento.
I gruppi termici “AR” vengono forniti in
tre colli separati: corpo caldaia, man-
tello con sacchetto contenente i docu-
menti e pannello di comando.
1
1 DESCRIZIONE DELL’ APPARECCHIO

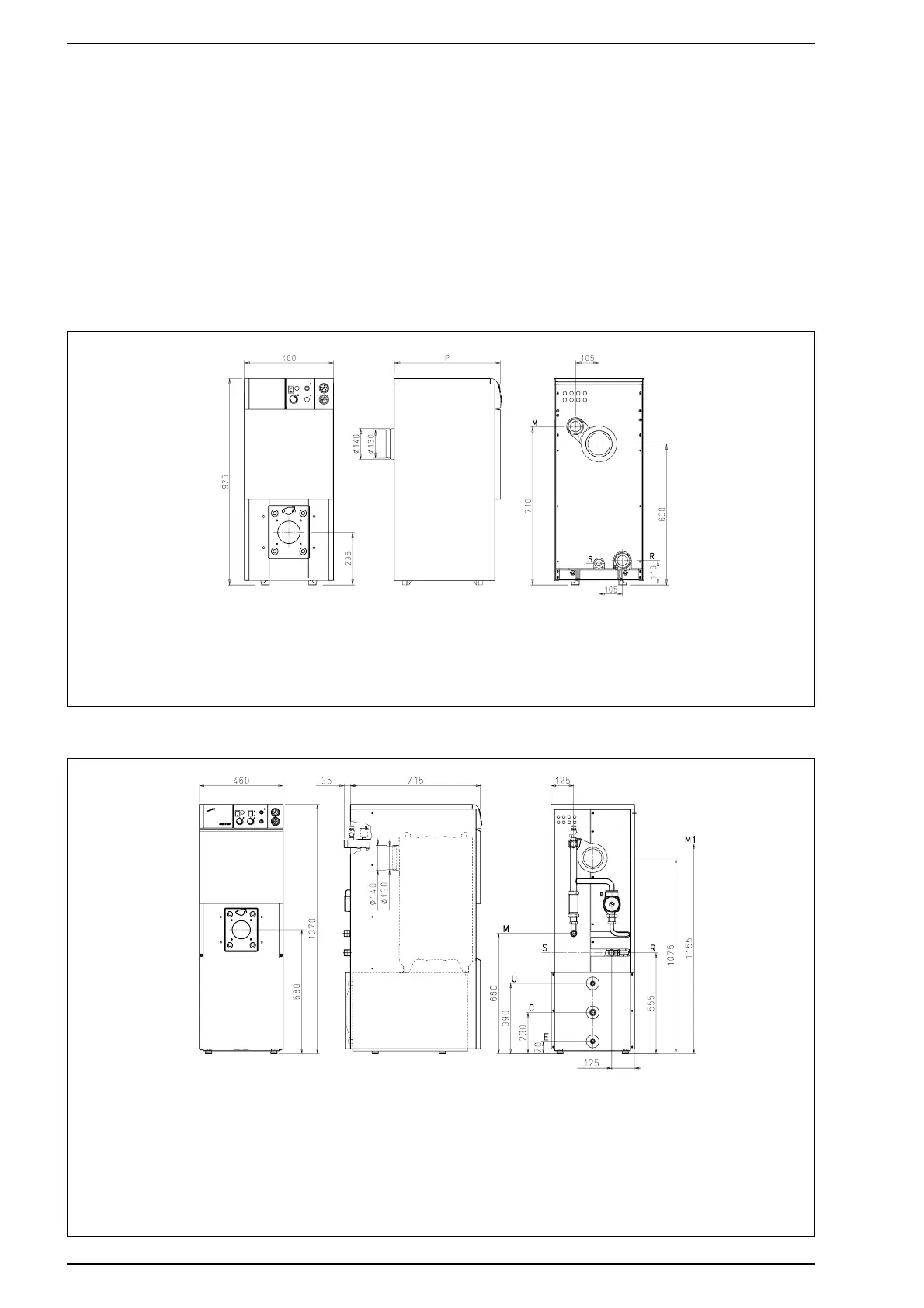

1.2 DIMENSIONI
1.2.1 Serie “AR”
1.2.2 Serie “ARB”
Fig. 1
AR3 AR4 AR5
P Profondità 375 475 575
M Mandata impianto 1
1
/
2
”1
1
/
2
”1
1
/
2
”
R Ritorno impianto 1
1
/
2
”1
1
/
2
”1
1
/
2
”
S Scarico caldaia 1/2” 1/2” 1/2”
ARB4 ARB5
M1 Mandata impianto a zone 1
1
/
4
”1
1
/
4
”
M Mandata impianto 1” 1”
R Ritorno impianto 1” 1”
S Scarico caldaia 1/2” 1/2”
E Entrata acqua sanitaria 3/4” 3/4”
C Ricircolo 3/4” 3/4”
U Uscita acqua sanitaria 3/4” 3/4”
Fig. 1/a
