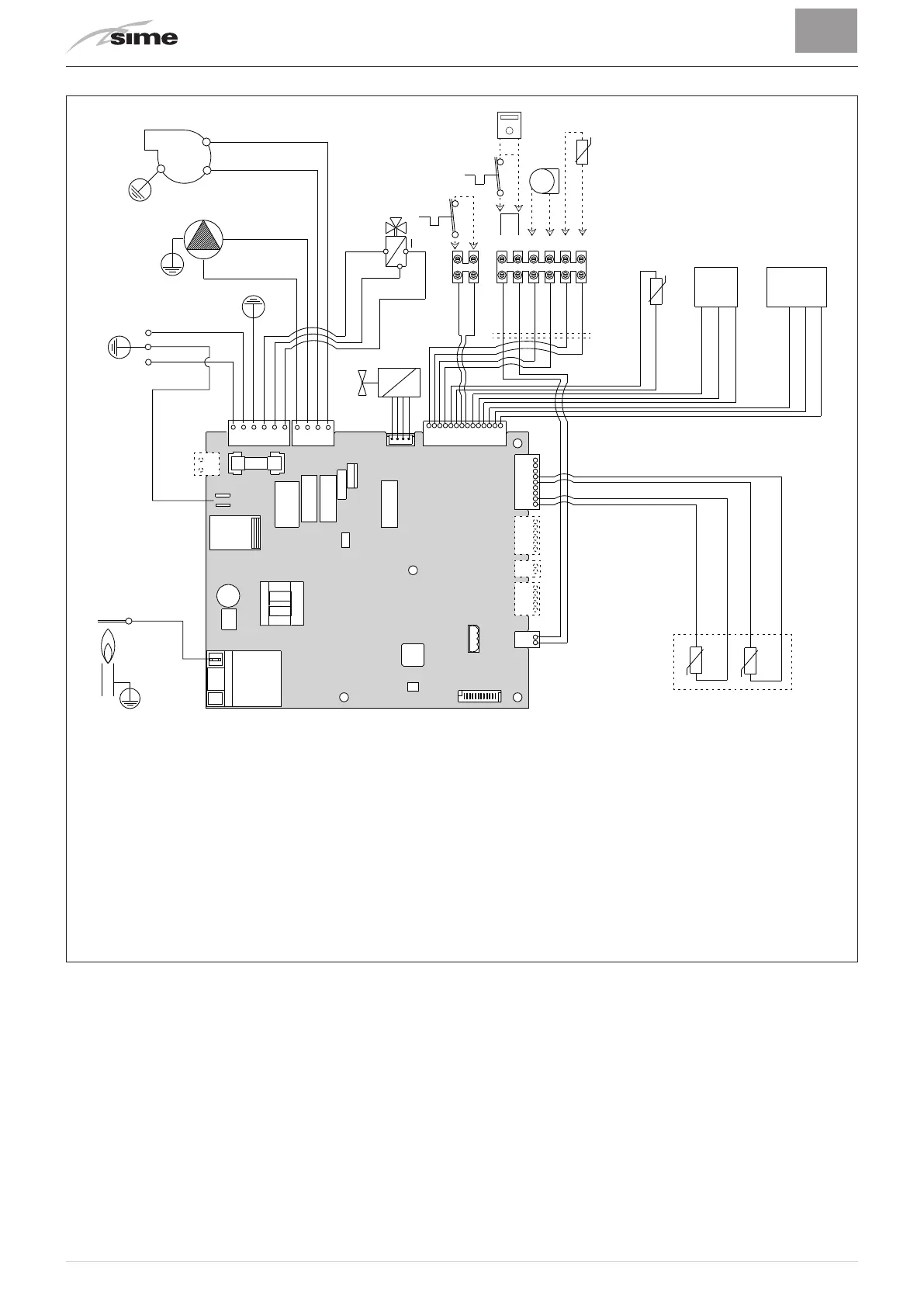

1.11 Электрическая схема
КОРИЧНЕВЫЙ
СИНИЙ
СИНИЙ СИНИЙ
КРАСНЫЙ
КРАСНЫЙ КРАСНЫЙ
ЧЕРНЫЙ
КРАСНЫЙ
ОРАНЖЕВЫЙ
ЧЕРНЫЙ
БЕЛЫЙ
КРАСНЫЙ КРАСНЫЙ
СИНИЙ
КОРИЧНЕВЫЙ
ЧЕРНЫЙ
СИНИЙ
ЧЕРНЫЙ
230 V - 50 Hz
L
N
ЧЕРНЫЙ
КОРИЧНЕВЫЙ
VD
SS
TPA
SM1
SAUX
SM2
TRA
EAR
EV
F
PI
V
FLM
CN6
CN5
CN3
CN17
CN4 CN1
CN15
CN14
CN13CN12
CN11
2
3
VCC GND IN
5V GND OUT
CN2
ЧЕРНЫЙ ЧЕРНЫЙ
СИНИЙ СИНИЙ
ЧЕРНЫЙ ЧЕРНЫЙ ЧЕРНЫЙ ЧЕРНЫЙ
3 2 1456
SE
TA
TA2
CR
L Сеть
N Нейтраль
F Предохранитель (3.15AT - 250V)
TRA Трансформатор розжига
PI Насос системы отопления
V Вентилятор
EAR Электрод розжига / обнаружения пламени
EV Газовый электромагнитный клапан
SS Датчик ГВС
SM1-2 Двойной датчик (нагнетание отопления/предохрани-
тельный)
FLM Расходомер
VD Переключательный клапан
TPA Преобразователь давления
TA-TA2 Комнатный термостат
SE Датчик наружной температуры
SAUX Вспомогательный датчик
CR Пульт дистанционного управления (или
комнатный термостат)
Чтобы подключить TА (комнатный термостат) или, вместо него, CR (пульт дистанционного управ-
ления), снимите перемычку между контактами 5-6.
Рис. 6
m
ПРЕДУПРЕЖДЕНИЕ!
Обязательные требования:
– Установите всеполюсный автоматический выключа-
тель и сетевой разъединитель, соответствующие тре-
бованиям европейских стандартов
обеспечивающий
полное разъединение в условиях категории избы-
точного напряжения III (то есть, по меньшей мере, с
расс
тоянием 3 мм между разомкнутыми контактами)
.
– Не нарушайте соединение L (фаза) - N (нейтраль).
– Специальный кабель питания должен быть заменен
только оригинальным запасным кабелем. Подключе
-
ние сменного кабеля должно быть поручено квалифи-
цированному специалисту.
m
ПРЕДУПРЕЖДЕНИЕ!
Обязательные требования:
– С помощью заземляющего кабеля подключите котел
к надежной системе заземления.
Производитель не
несет ответственности за ущерб, полученный вслед-
ствие неподключения аппарата к системе заземле-
ния и нарушения электрических схем
.
d
ЗАПРЕЩЕНО
Для заземления котла используйте водопроводные тру-
бы.
