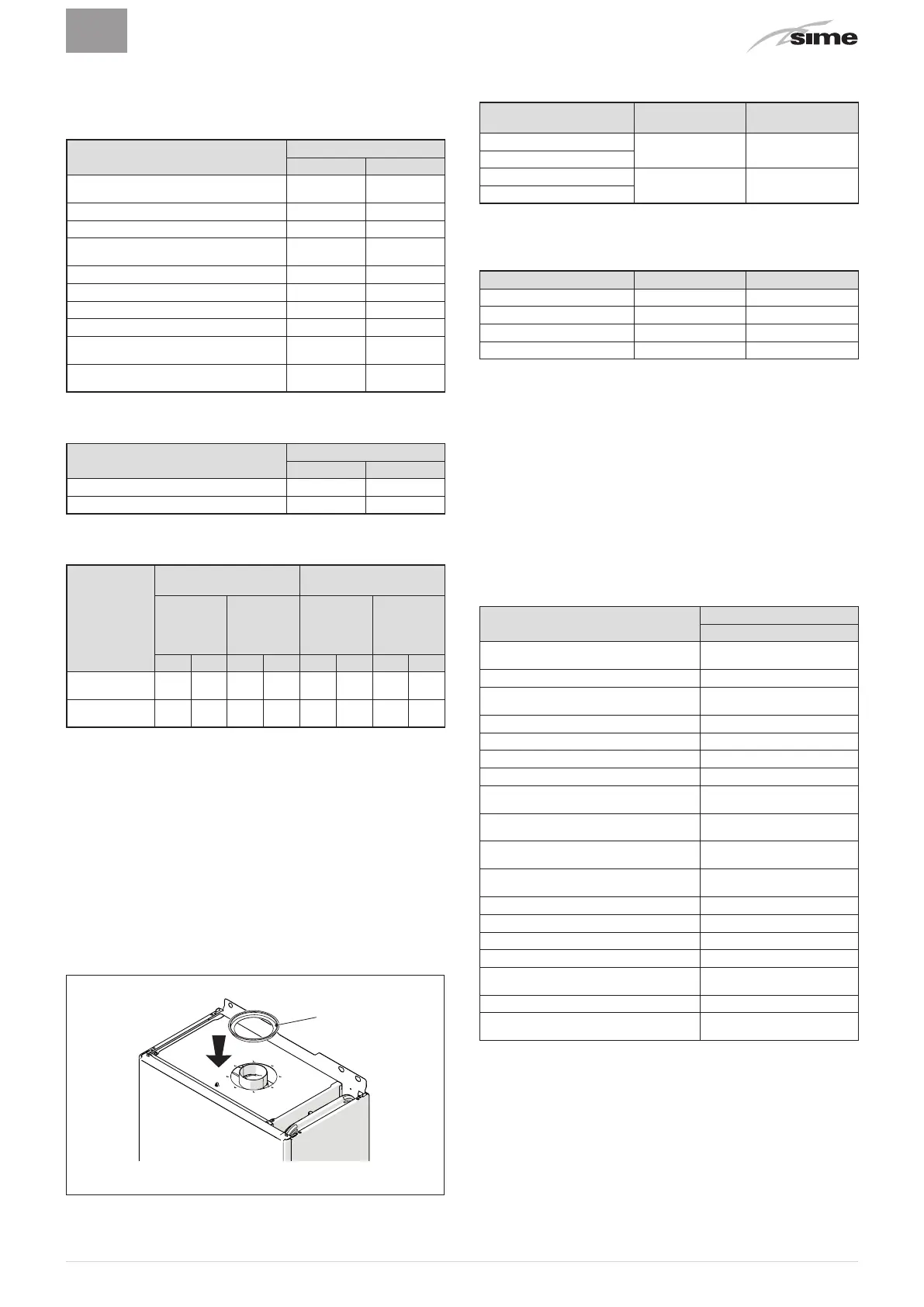

Sime Brava Slim 30 BF - Коаксиальные Трубопроводы (Ø 60;100Мм И 80;125Мм); Раздельные Трубопроводы (Ø 80 Мм)

49
RU
2.11.1 Коаксиальные трубопроводы (Ø 60/100мм и
80/125мм)
Аксессуары для коаксиальных трубопроводов
Описание
Код
Ø 60/100 мм Ø 80/125 мм
Комплект для коаксиального трубопро-
вода
8084813 8084830
Удлинит
ель L = 1000 мм 8096103 8096130
Удлинитель, L = 500 мм 8096102 -
Вертикальный удлинитель, L = 200 мм с
отверстием анализатора дыма
8086908 -
Переходник для Ø 80/125 мм - 8093120
Дополнительное колено (90°) 8095801 8095820
Дополнительное колено (45°) 8095900 8095920
Черепица с шарниром 8091300 8091300
Наконечник трубопровода для отвода
дымовых газов через крышу, L = 1284 мм
8091200 8091200
Вертикальный конденсатоотводчик, L =
200 мм
8092803 8092803
Потери напора - Эквивалентные длины
Модель
L экв. (линейные метры)
Ø 60/100 мм Ø 80/125 мм
Колено 90° 1 1
Колено 45° 0,5 0,8
Мин./Макс. длина
Модель
Длина трубопровода Ø
60/100
Длина трубопровода Ø
80/125
L = длина
горизон-
тального
участка (м)
H = высо
та
верти-
кального
участка (м)
L = длина
горизон-
тального
участка (м)
H = высота
верти-
кального
участка (м)
Мин. Maкс. Мин. Maкс. Мин. Maкс. Мин. Maкс.
Brava Slim
25 BF
- 3,5
1,3
(*)
5 3,5 6 4 7
Brava Slim
30 BF
- 3,0
1,3
(*)
5 3 6 4 7
m
ПРЕДУПРЕЖДЕНИЕ!
(*) В вертикальных системах отвода газовых дымов (типа
C32) или на вертикальном участке систем отвода газо-
вых дымов (типа C42) длиной больше 1,3 м необходимо
ОБЯЗА
ТЕЛЬНО
установить вертикальный конденсатоот-
водчик.
Диафрагмы для к
оак
сиальных трубопроводов
Котлы поставляются с диафрагмами (1), имеющими следующие ха
-
рактеристики:
–
Brava Slim 25 BF : диафрагма Ø 79 мм
–
Brava Slim 30 BF : диафрагма Ø 81 мм.
1
Рис. 14
В случае систем типа C12 или C42 диафрагму необходимо снять
или оставить в зависимости от условий, изложенных ниже:
Модель Диафрагма
для трубопровода
длиной
Brava Slim 25 BF
ДА
(оставить)
< 1 m
Brava Slim 30 BF
Brava Slim 25 BF
NO
(снять)
> 1 m
Brava Slim 30 BF
В системе отвода дымовых газов типа C32 (прямой вертикальной
без изгибов) диафрагма влияет на максимальную длину трубопро-
вода следующим образом:
Модель Диафрагма Макс. L (м)
Brava Slim 25 BF ДА 2,5
Brava Slim 25 BF NO 5
Brava Slim 30 BF ДА 2,5
Brava Slim 30 BF NO 5
2.11.2 Раздельные трубопроводы (Ø 80 мм)
В системах отвода дымовых газов и забора воздуха горения с раз-
дельными трубопроводами необходимо установить "раздвоитель
воздух-дымовые г
азы", поставляемый по отдельному заказу. К по-
следнему необходимо подключить некоторые другие аксессуары,
перечисленные в т
аб
лице.
Общая максимальная длина, полученная путем сложения длин тру
-
бопроводов забора воздуха и отвода дымовых газов, определяется
с учетом потерь напора из-за каждого установленного аксессуара и
не должна превышать 9 мм вод. ст. для
Brava Slim 25 BF и 9,5 мм
вод. ст. для
Brava Slim 30 BF .
Отдельные аксессуары
Описание
Код
Диаметр Ø 80 (мм)
Раздвоитель воздух-дымовые газы (с
отверстием для забора проб) + диафрагма
8093020
Колено 90° M-F (6 шт.) 8077410
Колено 90° M-F (с отверстием для забора
проб)
8077407
Колено 90° M-F (изолированное) 8077408
Удлинитель, L = 1000 мм (6 шт.) 8077309
Удлинитель, L = 1000 мм (изолированный) 8077306
Удлинитель, L = 500 мм (6 шт.) 8077308
Удлинитель, L = 135 мм (с отверстием для
забора проб)
8077304
Наконечник трубопровода для отвода
дымовых газов через стену
8089501
Комплект внутренних и наружных
зажимов
8091500
Наконечник трубопровода для забора
воздуха
8089500
Колено 45° M-F (6 шт.) 8077411
Конденсатоотводчик, L = 135 мм 8092800
Коллектор 8091400
Черепица с шарниром 8091300
Наконечник трубопровода для отвода
дымовых газов через крышу, L = 1390 мм
8091201
Конденсатоотводчик 8093300
Соединение забора воздуха/отвода газо
-
вых дымов Ø 80/125 мм
8091401
