56
RU
– нажмите кнопку
t
, чтобы листать список параметров в сторону уве-
личения номера, и кнопку
r
, чтобы листать в сторону уменьшения
ПРИМЕЧАНИЕ:
нажав и удерживая кнопки
r
или
t
, можно бы-
стро пролистать параметры.
– после достижения желаемого параметра, для изменения установ-
ленного значения, в доступном диапазоне, следует нажать кнопки
>
или
<
. Сохранение изменения происходит автоматически.
Завершив изменение значений всех нужных параметров, для выхода
из меню
одновременно
нажмите и удерживайте в течение 5 с кнопки
r
и
t
до тех пор, пока на дисплее не отобразится начальная страница.

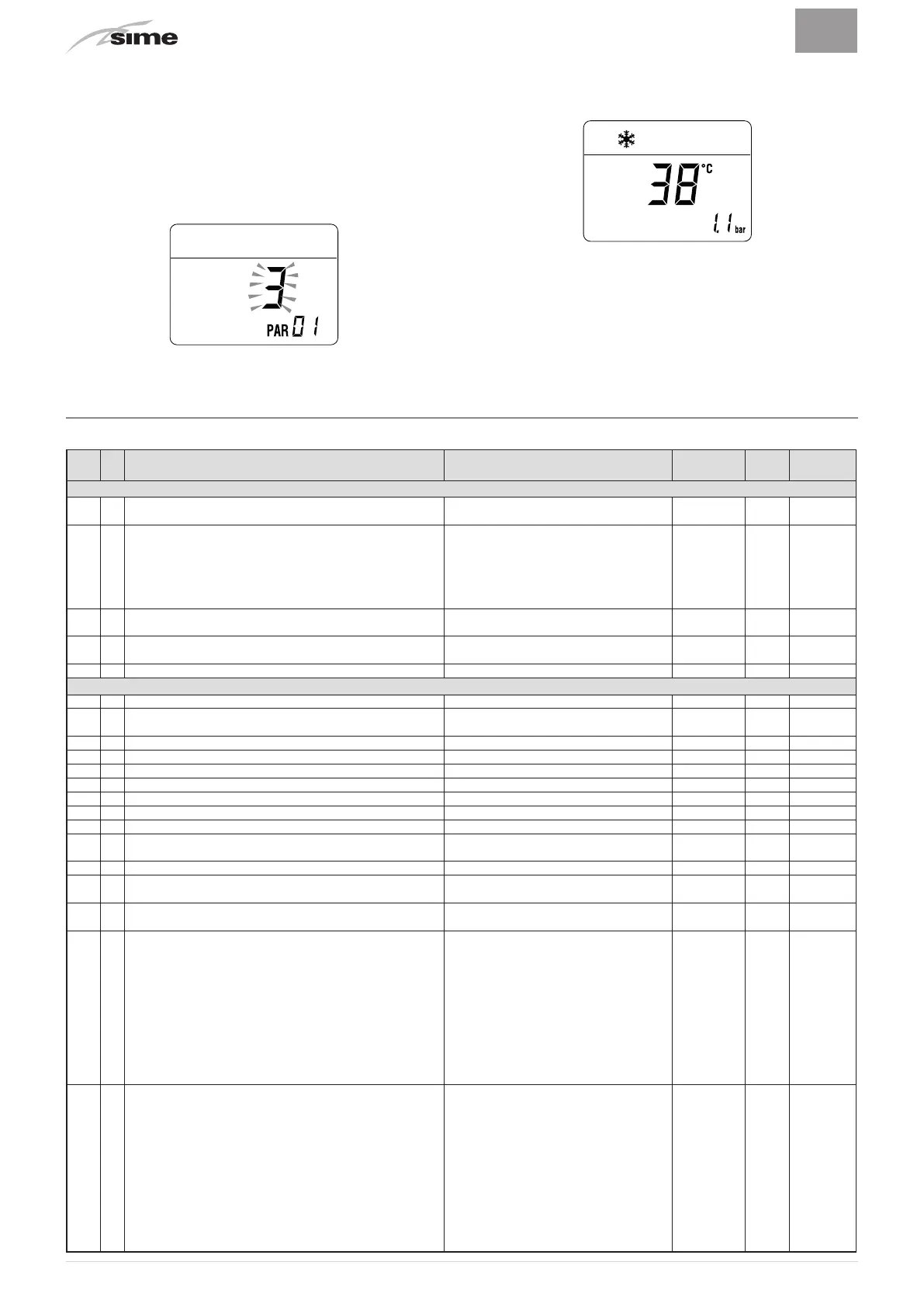

3.4 Список параметров
Тип № Описание Диапазон
Единица
измерения
Шаг
Заводские
настройки
КОНФИГУРАЦИЯ
PAR 01 Показатель мощности котла в кВт
0 = 24
1 = 30
- 1 0 o 1
PAR 02 Конфигурация гидравлической системы
0 = быстрого нагрева
1 = водонагреватель с термостатом или
только для системы отопления
2 = водонагреватель с датчиком
3 = битермический теплообменник
4 = быстрого нагрева с входом солнечной установки
- 1 0
PAR 03 Тип газа
0 = G20
1 = GPL
- 1 0 o 1
PAR 04
Конфигурация камеры сгорания
0 = герметичная (закрытая) камера с контролем сгорания
1 = открытая с дымовым термостатом
2 = Low NOx
- 1 0
PAR 08 Коррекция значения датчика наружной температуры -5 .. +5 °C 1 0
ГВС - ОТОПЛЕНИЕ
PAR 10 Пороговое значение защиты от замерзания котла 0 .. +10 °C 1 3
PAR 11
Пороговое значение защиты от замерзания датчика наружной температуры
-- = выкл
-9 .. +5 °C 1 -2
PAR 12 Угол наклона рампы розжига в системе отопления 0 .. 80 - 1 20
PAR 13 Регулировка минимальной температуры отопления 20 .. PAR 14 °C 1 20
PAR 14 Регулировка максимальной температуры отопления PAR 13 .. 80 °C 1 80
PAR 15 Максимальная мощность отопления 0 .. 100 % 1 100
PAR 16 Время пост-циркуляции насоса в системе отопления 0 .. 99 сек x 10 1 3
PAR 17 Задержка включения насоса в системе отопления 0 .. 60 сек x 10 1 0
PAR 18 Задержка повторного розжига 0 .. 60 мин 1 3
PAR 19
Регулировка потребления в системе ГВС с помощью расхо
-
домера
0 = выкл.
1 = вкл
- 1 1
PAR 20 Мак
симальная мощность водоснабжения 0 .. 100 % 1 100
PAR 21
Минимальная мощность отопления/водоснабжения (предва
-
рительное смешивание)
0 .. 100 % 1 0
PAR 22 Включение предварит
ельного нагрева воды в режиме ГВС
0 = ВЫКЛ
1 = ВКЛ
- 1 0
PAR 23 Режимы реле наружных компонентов 1
0 = не используется
1 =
сигнал тревоги Н.О. контактов дистанционного управления
2 = сигнал тревоги Н.З. контактов дистан-
ционного управления
3 = зональный клапан
4 = автоматическое наполнение
5 = включение отопления по запросу от
наружных компонентов
6 = циркуляционный насос
7 = зональный клапан с OT
8 = подающий насос
- - 0
PAR 24 Режимы реле наружных компонентов 2
0 = не используется
1 = сигнал тревоги Н.О. контактов дистан
-
ционного управления
2 = сигнал тревоги Н.З. к
онт
актов дистан-
ционного управления
3 = зональный клапан
4 = автоматическое наполнение
5 = включение отопления по запросу от
наружных компонентов
6 = циркуляционный насос
7 = зональный клапан с OT
8 = подающий насос
- - 0
