ПРЕДУПРЕЖДЕНИЕ!
Обязательные условия:
– использование всеполюсного термомагнитного вы-
ключателя, сетевого разъединителя, соответствующе-
го требованиям стандартов EN (размыкание контактов,
по меньшей мере, 3 мм)
–
в случае замены кабеля питания необходимо исполь
-
зовать ТОЛЬКО специальный кабель с разъемом, под-
ключенным на заводе. Кабель должен быть заказан в
качестве запчас
ти и подключен квалифицированным
персоналом
– с помощью заземляющего кабеля подключите котел к
надежной системе заземления
– перед началом любых работ на котле обесточьте аппа
-
рат, установив главный выключатель системы в поло-
жение "OFF" (выкл.).
(*) Производитель не несет ответственности за ущерб, получен-
ный вследствие неподключения аппарата к системе заземле-
ния и нарушения электрических схем.
d
ЗАПРЕЩЕНО
Для заземления котла используйте водопроводные тру-
бы.

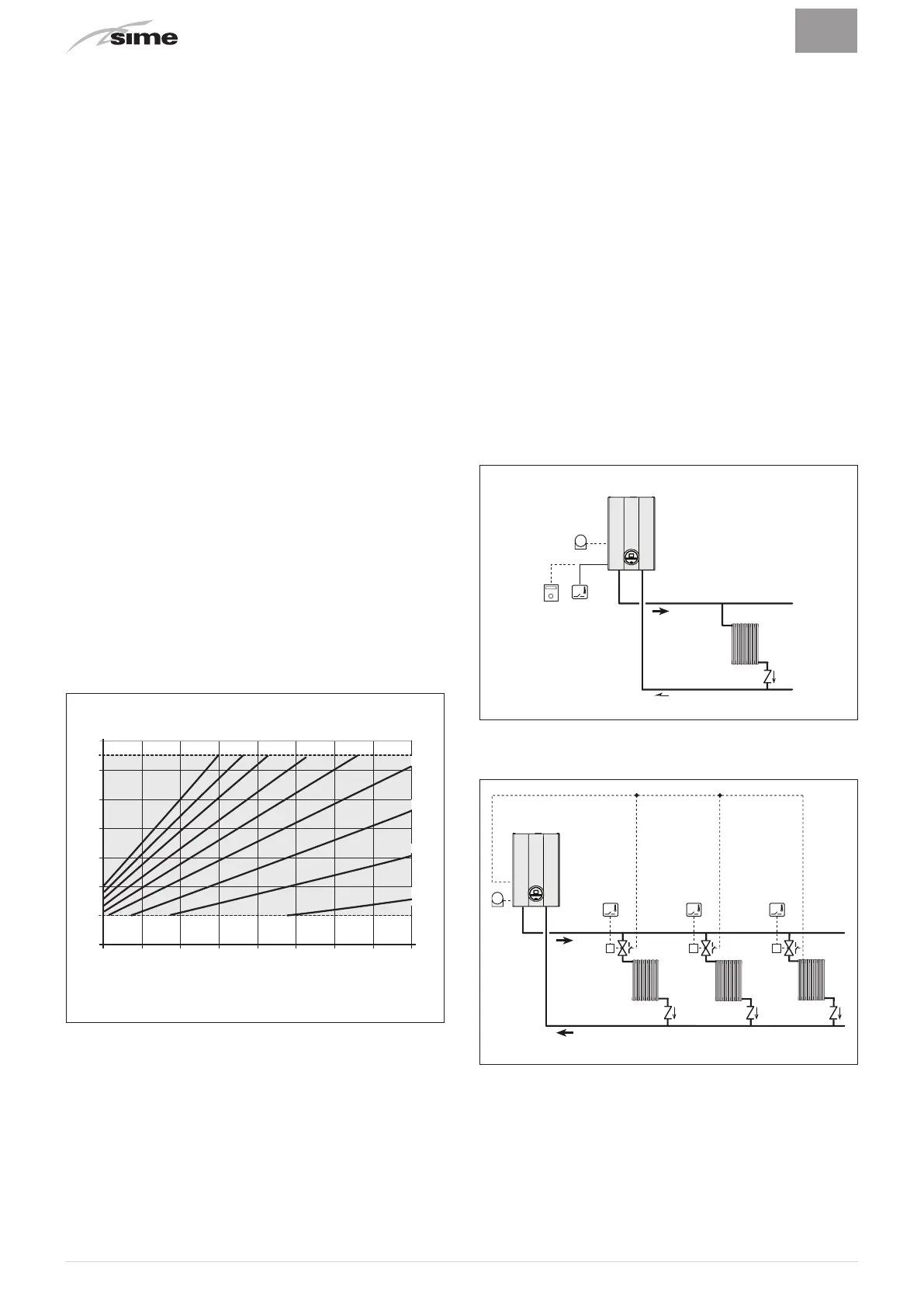

2.12.1 Датчик внешней температуры
В котле предусмотрена возможность подключения к нему датчика
измерения наружной температуры.
Это означает, что температура на нагнетании отопления будет из
-
меняться в зависимости от наружной температуры по заданной
климатической кривой (см. климатические кривые на графике) (
Рис. 23).
Чтобы установить датчик наружной температуры снаружи зда
-
ния, выполните инструкции, нанесенные упаковку или вложенные
внутрь.
Климатические кривые
Т
емпература нагнетания отопления
20 15 10 5 0 -10 -15-5 -20
80
90
70
60
50
40
30
20
°C
°C
K=9 K=7K=8 K=5K=6
K=3
K=4
K=2
K=1
Наружная температура
Рис. 23
m
ПРЕДУПРЕЖДЕНИЕ!
При наличии датчика наружной температуры для того,
чтобы выбрать оптимальную климатическую кривую для
системы отопления и задать график увеличения темпе
-
ратуры воды на нагнетании отопления с учетом наружной
температуры:
– нажмите кнопку
t
и удерживайте ее 1 секунду
– нажимайте кнопку
>
или
<
до тех пор, пока не выбе-
рете желаемую кривую K (в диапазоне
K=0,0 ÷ K=9,0 ).
2.12.2 Программируемый или комнатный термостат
Электрическое подключение программируемого или комнатно-
го термостата было описано выше. Чтобы установить компонент
управляемой зоны, выполнит
е инструкции на упаковке.
2.12.3 ПРИМЕРЫ использования устройств управления/
контроля в некоторых вариантах системы отопле-
ния
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
M Нагнетание отопления
R Возврат отопления
CR Дистанционное управление
SE Датчик внешней температуры
TA Комнатный термостат активации котла
TZ1÷TZ3 Зонный комнатный термостат
VZ1÷VZ3 Зонные клапаны
RL1÷RL3 Зонное реле
P1÷P3 Зонные насосы
TSB Низкотемпературный предохранительный термостат
ОДНОЗОННАЯ система отопления с датчиком наружной темпера
-
туры и комнатным термостатом.
R
M
SE
TA
CR
Рис. 24
МНОГОЗОННАЯ система отопления с зонными клапанами, ком-
натными термостатами и датчиком наружной температуры.
TA
TZ1
VZ1 VZ2 VZ3
TZ2 TZ3
SE
R
M
Рис. 25
m
ПРЕДУПРЕЖДЕНИЕ!
Установите параметр "PAR 17 = ЗАДЕРЖКА ВКЛЮЧЕНИЯ
НАСОСА СИСТЕМЫ", чтобы открыть зонный клапан VZ.
