2.11 Системы отвода дымовых газов и забора воздуха для горения
Котлы
Brava Slim BF
должны быть оснащены соответствующими дымоходами для отвода дымовых газов и воздуховодами для забора возду-
ха горения. Дымоходы/воздуховоды являются неотъемлемой частью котла и поставляются
Sime
в комплекте аксессуаров. Комплект дымохо-
дов/воздуховодов заказывается отдельно с учетом разрешенных в месте установке типов и требований системы.
Разрешенные типы дымо
ходов/воздуховодов
max 0,5 m
C32
C32X
C52
C52X
C82
C82X
C12
C12X
C12
C12X
B32P
C32
C32X
C42
C42X
C92
C42
C42X
5 cm
B22P
B52P
B22P-B52-B52P
Забор воздуха для горения в помещении и отвод дымовых газов наружу.
ПРИМЕЧАНИЕ
:
отверстие для забора воздуха для горения (6 см
2
x кВт).
B32P
Забор воздуха для горения в помещении и отвод дымовых
газов через отдельный дымоход.
ПРИМЕЧАНИЕ
:
отверстие для забора воздуха для горения (15 см
2
x кВт).
C12-C12X
Отвод дымовых газов через стену по коаксиальному (концентрическому) трубопроводу
Трубы для отвода газовых дымов /забора воздуха могут отходить от котла и по отдельности,
но их выходы должны быть коаксиальными и находиться на небольшом расстоянии друг
от друга (в пределах 50 см), так чтобы на них действовали одинаковые погодные условия.
C32-C32X
Отвод дымовых газов через крышу по коаксиальному (концен-
трическому) трубопроводу. Выходы аналогичны типу C12X.
C42-C42X
Отвод дымовых газов и забор воздуха через общие или раздельные
трубопроводы, на которые действуют одинаковые погодные условия.
C52-C52X
Отвод дымовых газов и забора воздуха по раздельным
трубам через стену или крышу в зонах с разным давле
-
нием.
ПРИМЕЧАНИЕ:
отвод дымовых газов и забор воздуха для
горения ни в коем случае не должны располагаться на
противоположных стенах.
C82-C82X
Отвод дымовых газов через отдельный или общий дымо
-
ход, забор воздуха через стену.
C92
Отвод дымовых газов и забора воздуха по раздельным
трубам через общий дымоход.
P:
система отвода дымовых газов спроектирована для
работы при положительном давлении.
X:
аппараты и соответствующие системы отвода газовых
дымов, которые соответствуют немецким требованиям
герметичности.

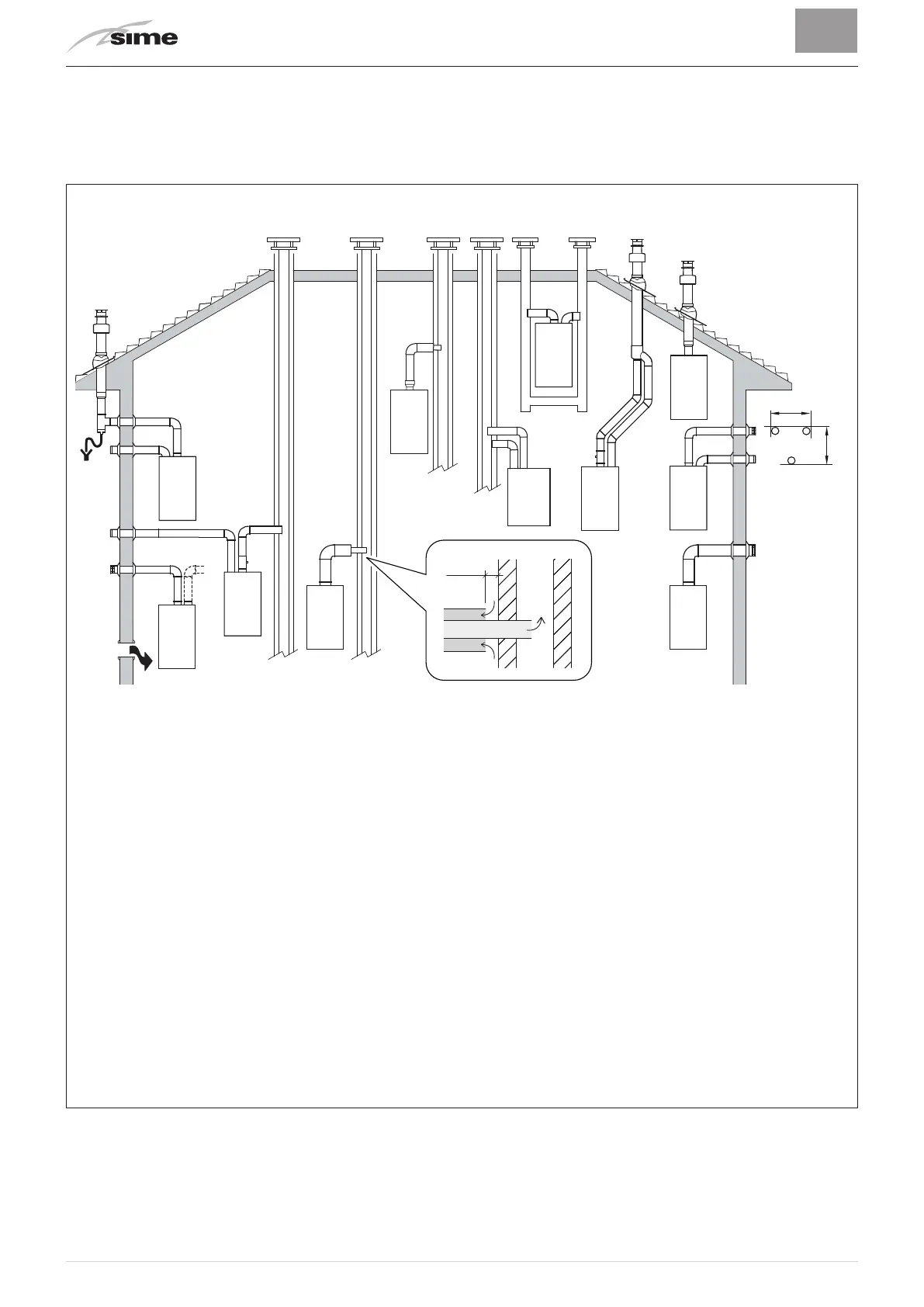

Рис. 13
m
ВНИМАНИЕ!
– Трубопровод для отвода продуктов горения и соединение с дымоходом должны соответствовать требованиям действующего
национального законодательства и местных норм страны использования устройства.
– Обязательным является использование герметичных жестких термостойких трубопроводов, устойчивых к воздействию конден
-
сата и механическим нагрузкам.
–
Неизолированные трубопроводы для отвода дымовых газов являются источником потенциальной опасности.
