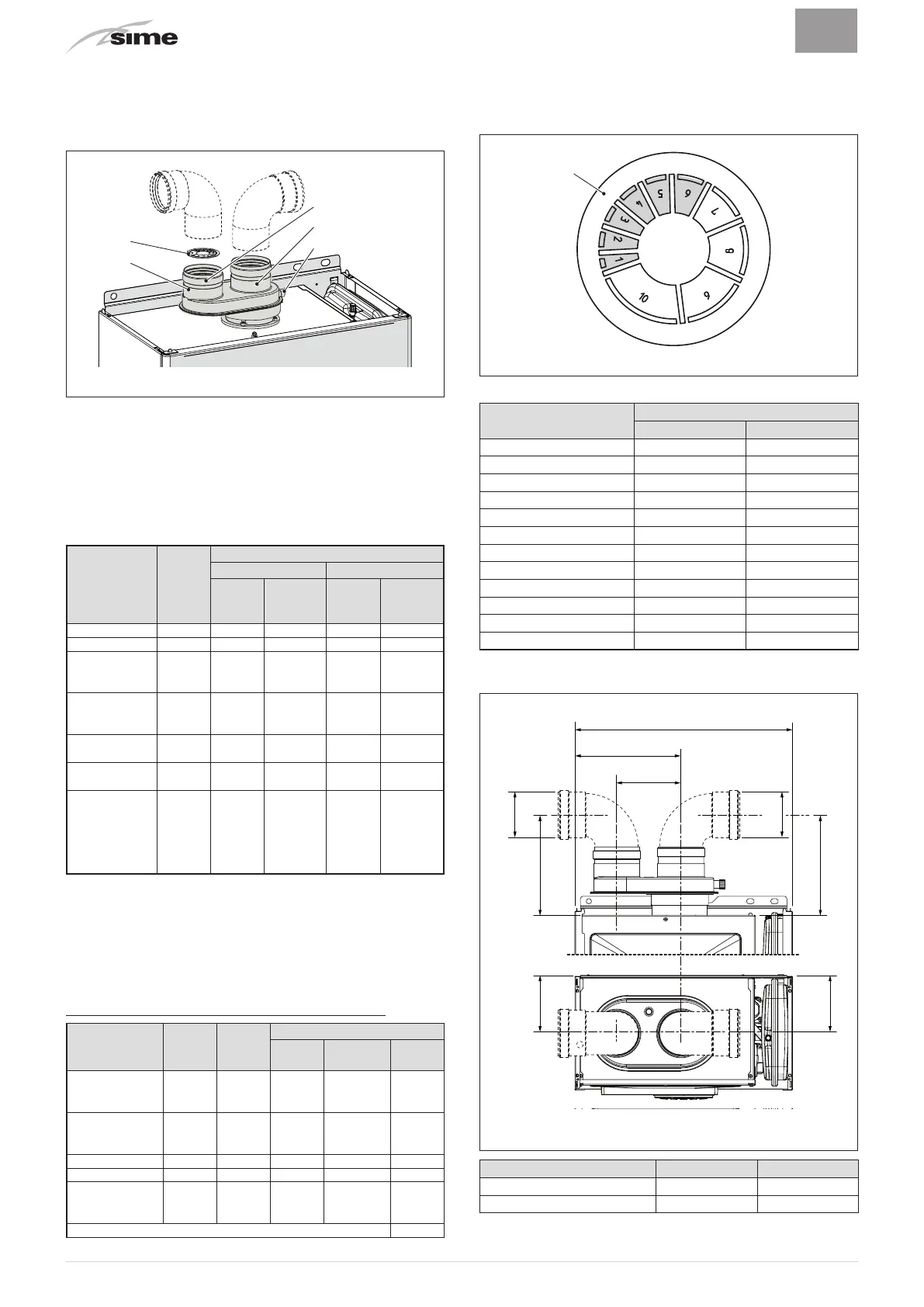

Раздвоитель
Раздвоитель поставляется в комплекте с диафрагмой забора воздуха для горения,
которую необходимо установить, удалив предварительно некоторые сегменты.
Удаление последних зависит от общих потерь напора, которые рассчитываются
путем сложения потерь трубопроводов забора воздуха и отвода газовых дымов.
1
2
4
5
3
Рис. 15
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ:
1
Раздвоитель с отверстием для забора проб
2
Диафрагма забора воздуха
3
Трубопровод забора воздуха горения
4
Система отвода газовых дымов и забора воздуха горения
5
Отверстие для забора проб для анализа дымовых газов
Потери напора от аксессуаров Ø 80 мм
Описание Код
Потеря напора (мм вод. ст.)
Brava Slim 25 BF Brava Slim 30 BF
Забор
воздуха
Отвод
дымовых
газов
Забор
воздуха
Отвод
дымовых
газов
Колено 90° MF 8077410 0,35 0,40 0,45 0,50
Колено 45° MF 8077411 0,30 0,35 0,40 0,45
Горизонтальный
удлинитель, L =
1000 мм
8077309 0,20 0,30 0,25 0,35
Вертикальный
удлинитель, L =
1000 мм
8077309 0,20 0,10 0,25 0,15
Наконечник для
выхода через стену
8089501 0,15 0,50 0,20 0,80
Конденсатоот-
водчик
8093300 - 0,80 - 1,00
Наконечник
трубопроводов
для отвода ды
-
мовых газов и
забора воздуха
через крышу (*)
8091200 1,60 0,10 2,00 0,20
(*) В потерях напора от наконечника трубопровода для забора воз-
духа через крышу учтены и потери коллектора код 8091400.
ПРИМЕЧАНИЕ:
в случае установки колена 90° в трубопроводе за-
бора воздуха для обеспечения правильной работы котла необходи-
мо оставить между трубопроводами расстояние не меньше 0,50 м.
Примеры расчета потерь напора котла
Brava Slim 25 BF
.
Аксессуары Ø
80 мм
Код Кол-во
Потеря напора (мм вод. ст.)
Забор
воздуха
Отвод дымо-
вых газов
Всего
Удлинитель, L =
1000 мм (гори-
зонтальный)
8077309 7 7 x 0,2 - 1,40
Удлинитель, L =
1000 мм (гори-
зонтальный)
8077309 7 - 7 x 0,3 2,10
Колена 90° 8077410 2 2 x 0,35 - 0,70
Колена 90° 8077410 2 - 2 x 0,4 0,80
Наконечник для
выхода через
стену
8089501 2 0,15 0,5 0,65
ВСЕГО 5,65
(установка разрешена, поскольку суммарная потеря напора от всех
используемых аксессуаров меньше 9,0 мм вод. ст.).
При таком значении общих потерь необходимо снять с диафрагмы
забора воздуха (2) сегменты от 1 до 6 включительно.
Рис. 16
Сегменты, которые необхо-
димо снять
Общая потеря напора (мм вод. ст.)
Brava Slim 25 BF Brava Slim 30 BF
Ни одного 0 ÷ 2,0 0 ÷ 0,8
1 2,0 ÷ 3,0 0,8 ÷ 1,5
1 ÷ 2 3,0 ÷ 4,0 1,5 ÷ 2,4
1 ÷ 3 - 2,4 ÷ 3,2
1 ÷ 4 4,0 ÷ 5,0 3,2 ÷ 4,0
1 ÷ 5 - 4,0 ÷ 4,8
1 ÷ 6 5,0 ÷ 6,0 4,8 ÷ 5,6
1 ÷ 7 6,0 ÷ 7,0 5,6 ÷ 6,5
1 ÷ 8 - 6,5 ÷ 7,3
1 ÷ 9 7,0 ÷ 8,0 7,3 ÷ 7,8
1 ÷ 10 - 7,8 ÷ 8,4
Всю диафрагму 8,0 ÷
9,0
(*) 8,4 ÷
9,5
(*)
(*) Максимальные допустимые потери напора.
120
190
190
125
125
Ø 80
K
Рис. 17
Описание
Brava Slim 25 BF Brava Slim 30 BF
K (мм) 203 221
L (мм) 400 450
