2.11 ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ
Котлоагрегат снабжен электрическим
питающим кабелем, который в случае замены
поставляется исключительно фирмой SIME.
Электропитание осуществляется при
однофазном напряжении 230 V - 50 Гц с
помощью главного рубильника с плавкими
предохранителями при соблюдении
расстояния между контактами не менее 3 мм.
Обязательно соблюдение полюсов L - N и
заземление.
ПРИМЕЧАНИЕ: Фирма "SIME" не несет
ответственности за ущерб, причиненный
людям или имуществу вследствие
отсутствия системы заземления
котлоагрегата.
2.11.1 Электрощит (Рис. 14)
Перед выполнением любой операции отключите
электроэнергию. Снимите три винта (7),
блокирующих пульт управления, и тяните на
себя панель, пока она не наклонится книзу.
Чтобы иметь доступ к компонентам
электрощита, необходимо снять четыре болта,
крепящих защиту (6).
2.11.2 Подключение хронотермостата
(Рис. 14)
Для подключения хронотермостата, следует
электрически подсоединить его к клеммам 1–2
зажимов (5), удалив предварительно
имеющийся мостик.
Установка данного хронотермостата
рекомендуется для лучшего регулирования
температуры и большего комфорта внутри
помещения: он должен быть II класса в
соответствии с нормативами ЕN 60730.1
(чистый электрический контакт).

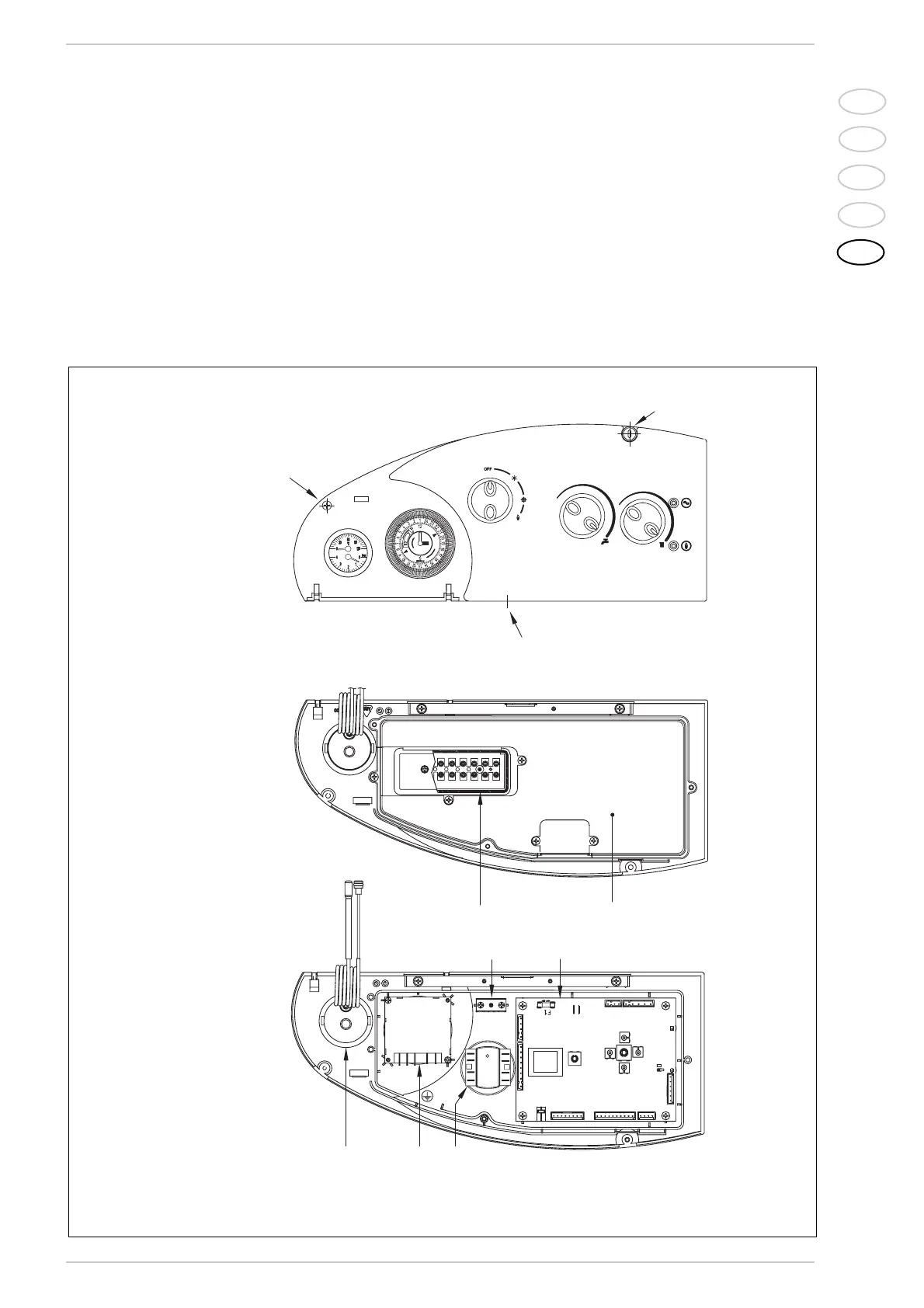

Рис. 14
ПЕРЕЧЕНЬ
1 Термоманометр
2 Часы с программирующим устройством -
опция (ежедневные механические код 8092213
или цифровые недельные код 8092214)
3 Зажим заземления
4 Электронная плата
5 Зажимы с 9 полюсами
6 Защита инструментов
7 Крепежный болт
8 Переключатель OFF/EST/INV/SBLOCCO
ВНИМАНИЕ: Сняв 3 болта (7), тяните на себя панель, пока она не
наклонится книзу.
