3.1 SCHEDA ELETTRONICA
Realizzata nel rispetto della direttiva Bassa
Tensione CEE 73/23 è alimentata a 230
Volt e la componentistica elettronica è
garantita per funzionare in un campo di
temperature da 0 a +60 °C.
Un sistema di modulazione automatica e
continua consente alla caldaia di adeguare
la potenza alle varie esigenze di impianto o
dell’utente.
3.1.1 Segnalazione guasti ed anomalie
I led che segnalano un irregolare e/o non
corretto funzionamento dell’apparecchio
sono indicati in fig. 16.
3.1.2 Dispositivi
La scheda elettronica è provvista dei
seguenti dispositivi (fig. 17):
– Trimmer “POT. RISC.” (pos. 6)
Regola il valore massimo di potenza
riscaldamento. Per aumentare il valore
ruotare il trimmer in senso orario, per
diminuirlo ruotare il trimmer in senso
antiorario.
– Trimmer “POT. ACC.” (pos. 3)
Trimmer per variare il livello di pressione
all’accensione (STEP) della valvola gas.
Di fabbrica è tarato con step accensione
a 95 Hz.
Per aumentare la pressione ruotare il
trimmer in senso orario, per diminuirla
ruotare il trimmer in senso antiorario.
Il livello di pressione di accensione é impo-
stabile durante i primi 7 secondi dalla
scarica di accensione del bruciatore.
Dopo aver stabilito il livello di pressione
3 CARATTERISTICHE

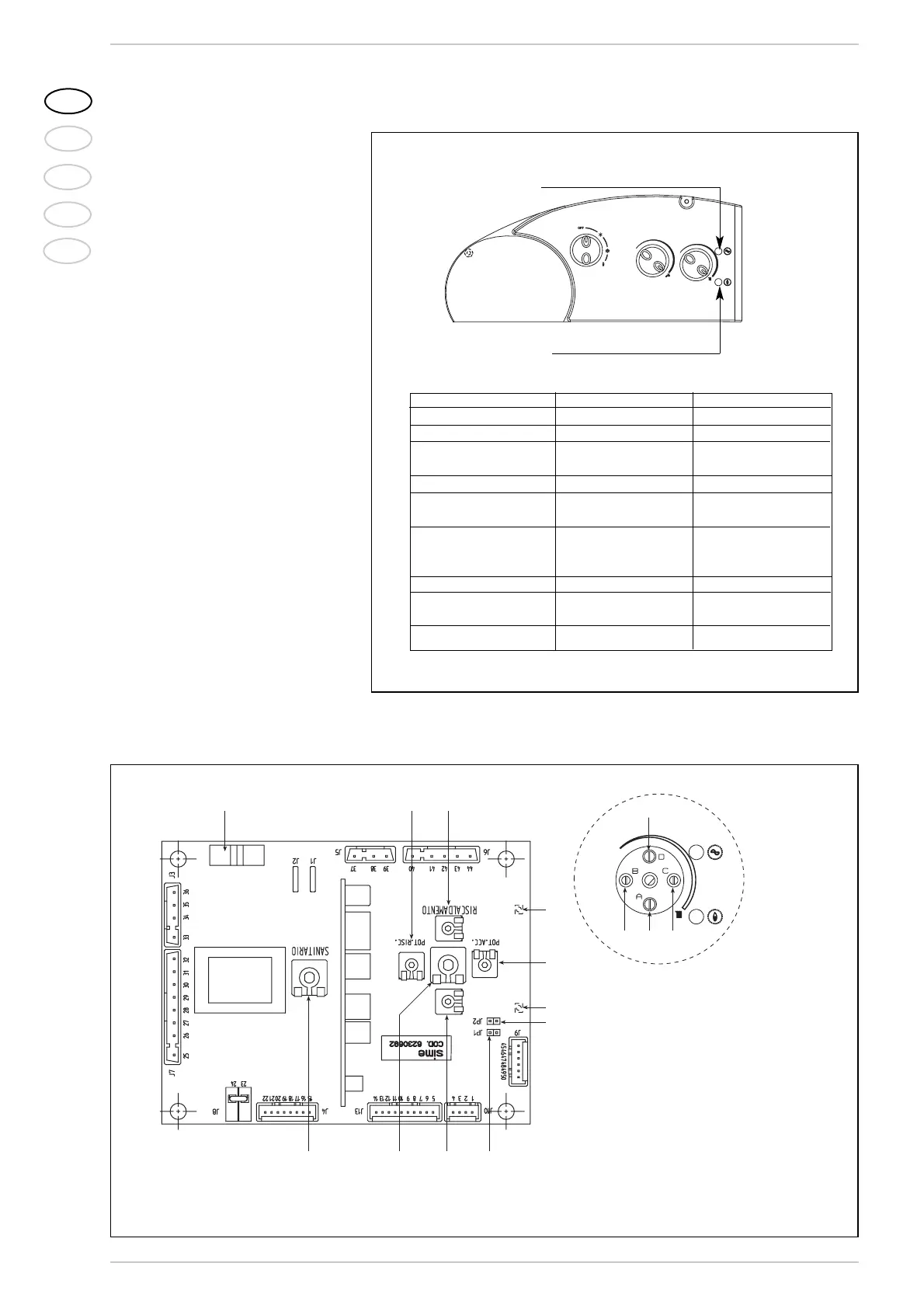

Fig. 16
Fig. 17
LEGENDA
1 Led bicolore 1
2 Trimmer velocità ventilatore “MAX”
3 Trimmer “Potenza accensione”
4 Trimmer velocità ventilatore “MIN”
5 Led bicolore 2
6 Trimmer “Potenza riscaldamento”
7 Potenziometro sanitario
8 Fusibile (1,6 AT)
9 Connettore “JP2”
10 Connettore annullo ritardi “JP1”
11 Potenziometro riscaldamento
Led bicolore 1
Led bicolore 2
Funzione segnalata Led bicolore 1 Led bicolore 2
Stand-by Verde acceso Spento
Presenza fiamma Verde acceso Arancio acceso
Anomalia circuito
rilevazione fiamma Verde acceso Arancio lampeggiante
Blocco accensione Spento Rosso acceso
Intervento termostato
sicurezza (TS)/fumi (TF) Spento Rosso acceso
Intervento
flussostato (FL)/ Arancio lampeggiante Spento
termostato limite (TL)
Anomalia ventilatore Verde lampeggiante Spento
Anomalia sonda
mandata (SM) Arancio fisso Spento
Caldaia spenta Spento Spento
NOTA: Per accedere ai trimmer di regolazione (2-3-4-6) sfilare la manopola del potenziometro riscaldamento.
