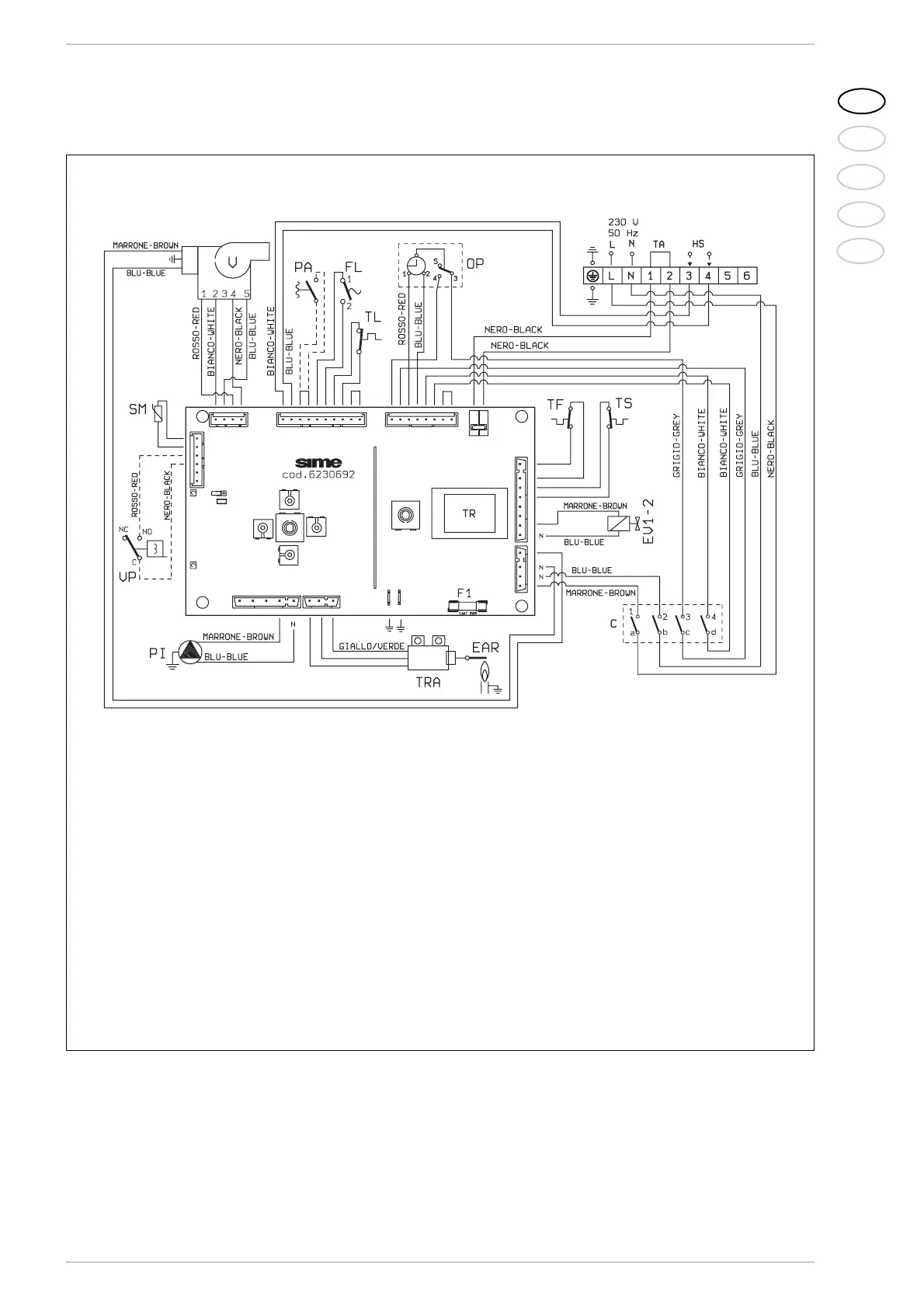

2.11.3 Schema elettrico
J5J6
J9
J10
J13
J4
J8
J7
J3
LEGENDA
EV1 Bobina valvola gas
EV2 Bobina valvola gas
EAR Elettrodo accensione/rivelazione
TS Termostato sicurezza 100°C
V Ventilatore
PI Pompa impianto
TA Termostato ambiente
SM Sonda riscaldamento
TL Termostato limite
TR Trasformatore 230 - 24V
FL Flussostato
OP Orologio programmatore
(optional)
TF Termostato fumi
VP Valvola pressostatica
TRA Trasformatore d’accensione
HS Lettura velocità del ventilatore
PA Pressostato acqua (se esiste)
C Selettore OFF/EST/INV/SBLOCCO
Nota: Collegare il termostato ambiente
(TA) ai morsetti 1-2 dopo aver tolto il
ponte.
CODICI RICAMBI CONNETTORI:
J3/J10 cod. 6293570
J4 cod. 6299936
J6 cod. 6293571
J7 cod. 6293548
J9 cod. 6293574
J13 cod. 6293573
