mentazione che, in caso di sostituzione,
dovrà essere richiesto alla SIME.
L’alimentazione dovrà essere effettuata con
tensione monofase 230V - 50Hz attraver-
so un interruttore generale protetto da fu-
sibili con distanza tra i contatti di almeno 3
mm. Rispettare le polarità L - N ed il colle-
gamento di terra.
NOTA: La SIME declina qualsiasi responsa-
bilità per danni a persone o cose derivanti
dalla mancata messa a terra della caldaia.
2.11.1 Quadro elettrico (fig. 14)
Prima di ogni intervento disinserire l’alimen-
tazione elettrica. Togliere le tre viti (7) che
bloccano il pannello comandi e tirare in avan-
ti il pannello affinchè si possa inclinare verso
il basso.
Per accedere ai componenti del quadro elet-
trico svitare le quattro viti che fissano la pro-
tezione (6).
2.11.2 Collegamento
cronotermostato (fig. 14)
Collegare elettricamente il cronotermostato
ai morsetti 1-2 della morsettiera (5) dopo
aver tolto il ponte esistente. Il cronotermo-
stato da utilizzare, la cui installazione è con-
sigliata per una migliore regolazione della
temperatura e confort nell'ambiente, deve
essere di classe II in conformità alla norma
EN 60730.1 (contatto elettrico pulito).
RUS

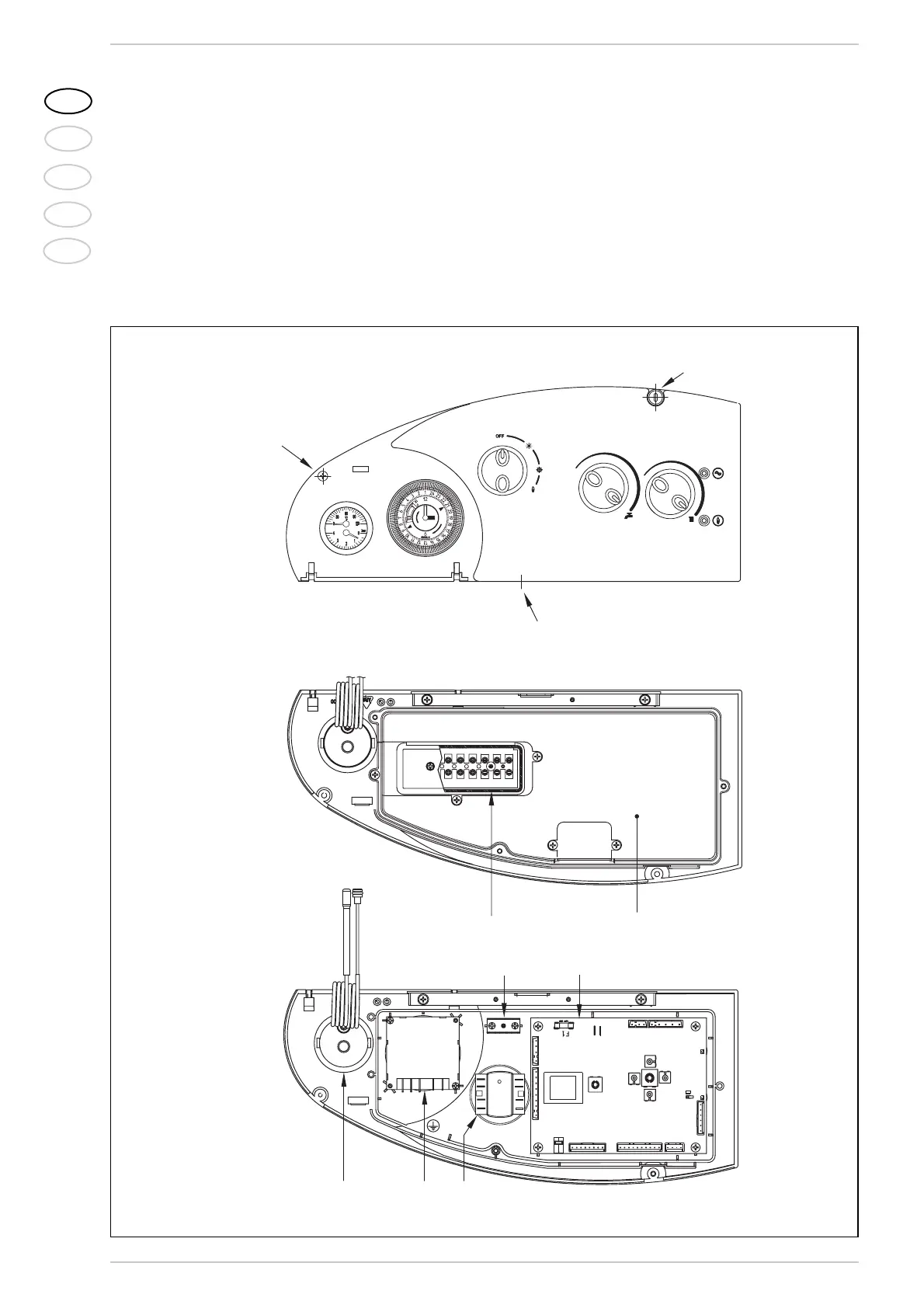

Fig. 14
LEGENDA
1 Termoidrometro
2 Orologio programmatore optional
(meccanico giornaliero cod. 8092213
o digitale settimanale cod. 8092214)
3 Faston di terra
4 Scheda elettronica
5 Morsettiera a 9 poli
6 Protezione strumenti
7 Vite di fissaggio
8 Selettore OFF/EST/INV/SBLOCCO
ATTENZIONE: Dopo aver tolto le tre viti (7) tirare in avanti il
pannello perchè si possa inclinare verso il basso.
