9
2.10 POSIZIONAMENTO
TERMINALI
DI SCARICO
I terminali di scarico per apparecchi a tirag-
gio forzato possono essere situati sulle
pareti perimetrali esterne dell'edificio.
A titolo indicativo e non vincolante, riportia-
mo nella Tabella 3 le distanze minime da
rispettare facendo riferimento alla tipologia
di un edificio indicato in fig. 13.
Per il posizionamento dei terminali di scari-
co attenersi alla norma UNI 7129/92, al
DPR n. 412 del 26/08/93, alle norme dei
Vigili del Fuoco e alle disposizioni emanate
da Comuni, Regioni e ULSS.
2.11 ALLACCIAMENTO ELETTRICO
La caldaia è fornita con cavo elettrico di ali-
IT
ES
PT
GB
RUS

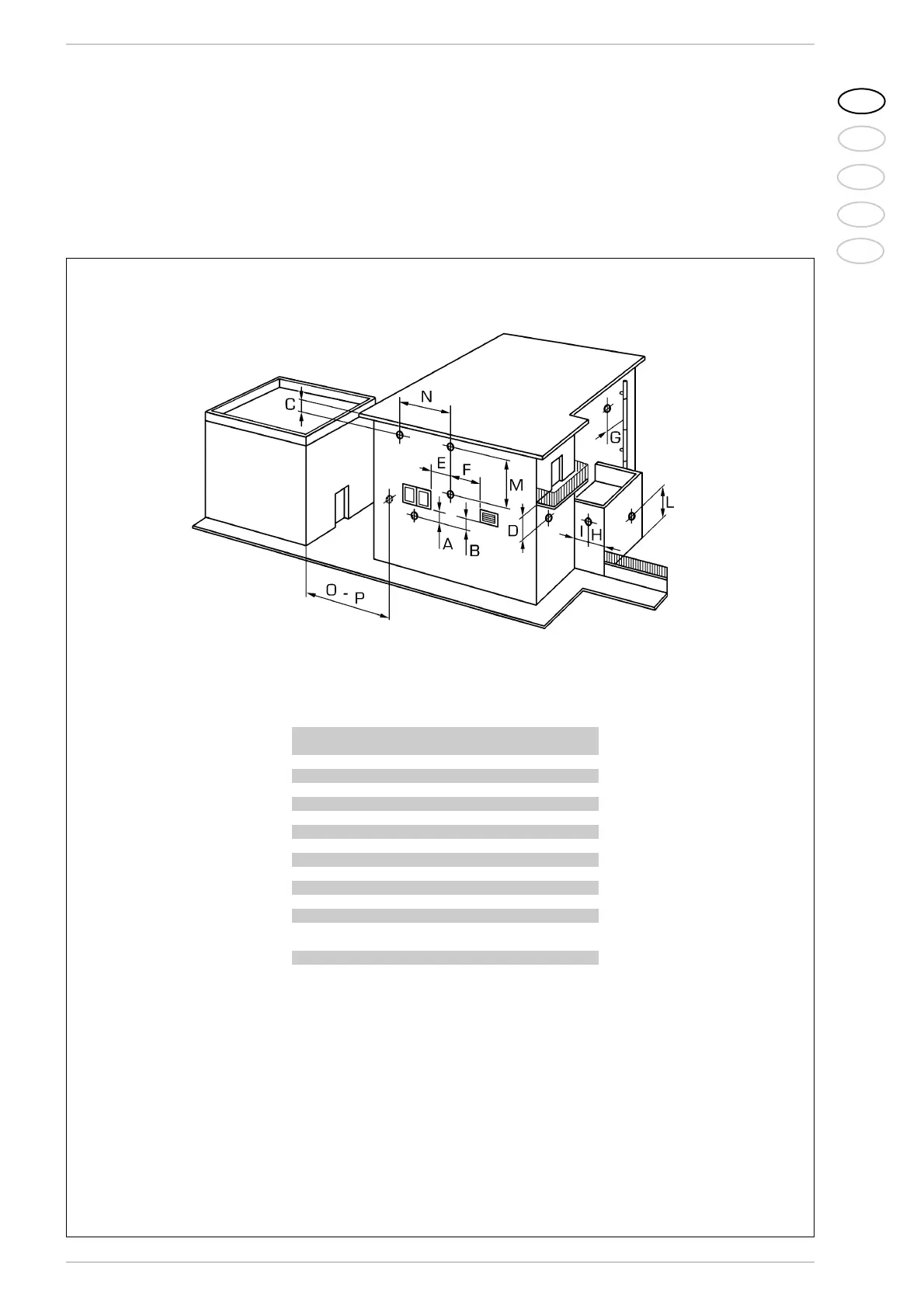

Fig. 13
TABELLA 3
Posizione del terminale Apparecchi da 7 fino a 35 kW
(distanze minime in mm)
A - sotto finestra 600
B - sotto apertura di aerazione 600
C - sotto gronda 300
D - sotto balconata (1) 300
E - da una finestra adiacente 400
F - da una apertura di aerazione adiacente 600
G - da tubazioni o scarichi verticali o orizzontali (2) 300
H - da un angolo dell'edificio 300
I - da una rientranza dell'edificio 300
L - dal suolo o da altro piano di calpestio 2500
M - fra due terminali in verticale 1500
N - fra due terminali in orizzontale 1000
O - da una superficie frontale prospicente
senza aperture o terminali
2000
P - idem, ma con apertura o terminali 3000
1) I terminali sotto una balconata praticabile devono essere collo-
cati in posizione tale che il percorso totale dei fumi, dal punto
di uscita degli stessi al loro sbocco dal perimetro esterno della
balconata, compresa l'altezza della eventuale balaustra di pro-
tezione, non sia inferiore a 2000 mm.
2) Nella collocazione dei terminali, dovranno essere adottate
distanze non minori di 1500 mm per la vicinanza di materiali
sensibili all'azione dei prodotti della combustione (ad esempio
gronde o pluviali in materiale plastico, sporti in legname, ecc.),
a meno di non adottare misure schermanti nei riguardi di detti
materiali.
