2.8.1 Accessori condotti separati
Per realizzare questa tipologia di scarico
viene fornito un kit cod. 8089911 (fig. 9). La
gamma completa degli accessori necessari
a soddisfare ogni esigenza di installazione è
riportata in fig. 10.
2.8.2 Collegamento a canne
fumarie esistenti
Il tubo di scarico ø 80 può essere collegato
anche a canne fumarie esistenti. Quando la
caldaia lavora a bassa temperatura è pos-
sibile utilizzare le normali canne fumarie
alle condizioni seguenti:
– La canna fumaria non deve essere utiliz-
zata da altre caldaie.
– L’interno della canna fumaria deve esse-
re protetta dal contatto diretto con le
condensa della caldaia.
I prodotti della combustione devono
essere convogliati con una tubazione
flessibile o con tubi rigidi in plastica del
diametro di circa 100-150 mm provve-
dendo al drenaggio sifonato della con-
densa al piede della tubazione.
L’altezza utile del sifone deve essere
almeno 150 mm.
2.8.3 Uscita a tetto
condotti separati
Gli accessori necessari alla realizzazione di
questa tipologia di scarico e alcuni tra i
sistemi di collegamento che è possibile pra-
ticare sono riportati in fig. 11. Esiste la pos-
sibilità di avere uno scarico concentrico uti-
lizzando il collettore (9 fig. 11).
Per questa tipologia di scarico la somma
dello sviluppo massimo consentito dei
condotti non dovrà essere superiore a 13
mm H
2
O.
Per il calcolo delle perdite di carico dei sin-
goli accessori inseriti fare riferimento alla
Tabella 1.
8
IT
ES
PT
GB
RUS

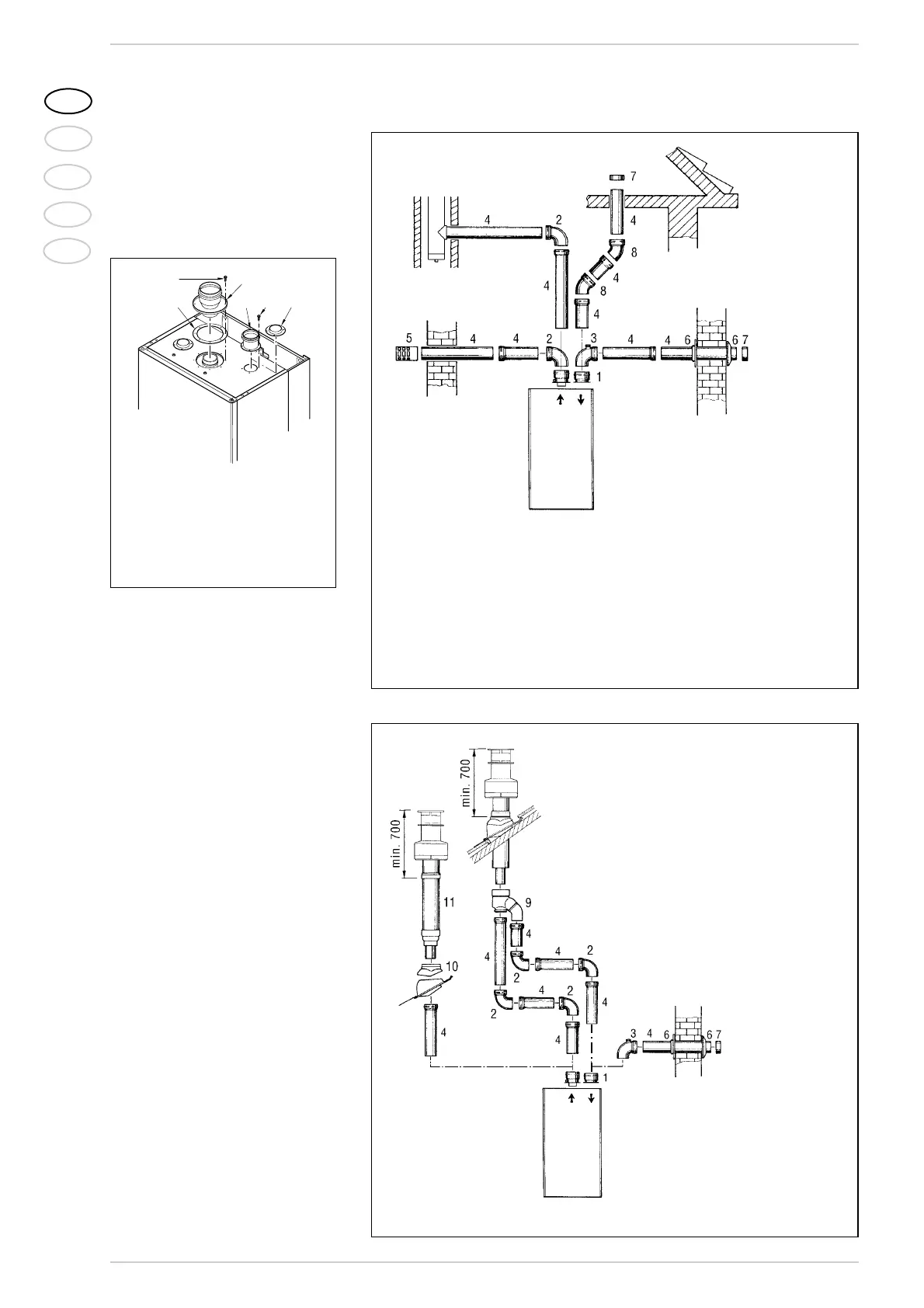

Fig. 10
LEGENDA
1 Kit condotti separati cod. 8089911
2 Curva a 90° MF cod. 8077450 (6 pz.)
3 Curva a 90° MF con presa prelievo cod. 8077452
4a Prolunga L. 1000 cod. 8077351 (6 pz.)
4b Prolunga L. 500 cod. 8077350 (6 pz.)
5 Terminale di scarico cod. 8089501
6 Kit ghiere int.-est. cod. 8091500
7 Terminale aspirazione cod. 8089500
8 Curva a 45° MF cod. 8077451(6 pz.)
Fig. 9
LEGENDA
1 Flangia cieca
2 Flangia condotto scarico
3 Vite di fissaggio
4 Guarnizione ø 125/95
5 Collare cond. aspirazione
Fig. 11
LEGENDA
1 Kit condotti separati cod. 8089911
2 Curva a 90° MF cod. 8077450 (6 pz.)
3 Curva a 90° MF con presa prelievo cod. 8077452
4 a Prolunga L. 1000 cod. 8077351 (6 pz.)
4 b Prolunga L. 500 cod. 8077350 (6 pz.)
6 Kit ghiere int.-est. cod. 8091500
7 Terminale aspirazione cod. 8089500
9 Collettore cod. 8091400
10 Tegola con snodo cod. 8091300
11 Terminale uscita tetto L. 1381 cod. 8091204
NOTA:
Nelle operazioni di innesto degli accessori
si consiglia di lubrificare la parte interna
delle guarnizioni con prodotti a base di
sostanze siliconiche, evitando l’utilizzo di
oli e grassi in generale.
NOTA:
Nelle operazioni di innesto degli accesso-
ri si consiglia di lubrificare la parte inter-
na delle guarnizioni con prodotti a base di
sostanze siliconiche, evitando l’utilizzo di
oli e grassi in generale.
