2.8 INSTALLAZIONE CONDOTTI
SEPARATI ø 80
Un apposito kit consente di separare i con-
dotti di scarico fumi e aspirazione aria.
Il condotto di aspirazione può essere instal-
lato indifferentemente a destra o a sinistra
rispetto al condotto di scarico.
Entrambi i condotti possono essere orien-
tati in qualsiasi direzione. Per il posiziona-
mento fare riferimento alla fig. 8.
La lunghezza massima complessiva, otte-
nuta sommando le lunghezze delle tuba-
zioni di aspirazione e scarico, viene deter-
minata dalle perdite di carico dei singoli
accessori inseriti e non dovrà risultare
superiore a 13 mm H
2
O.
Per le perdite di carico degli accessori fare
riferimento alla Tabella 1.
7
IT
ES
PT
GB
RUS

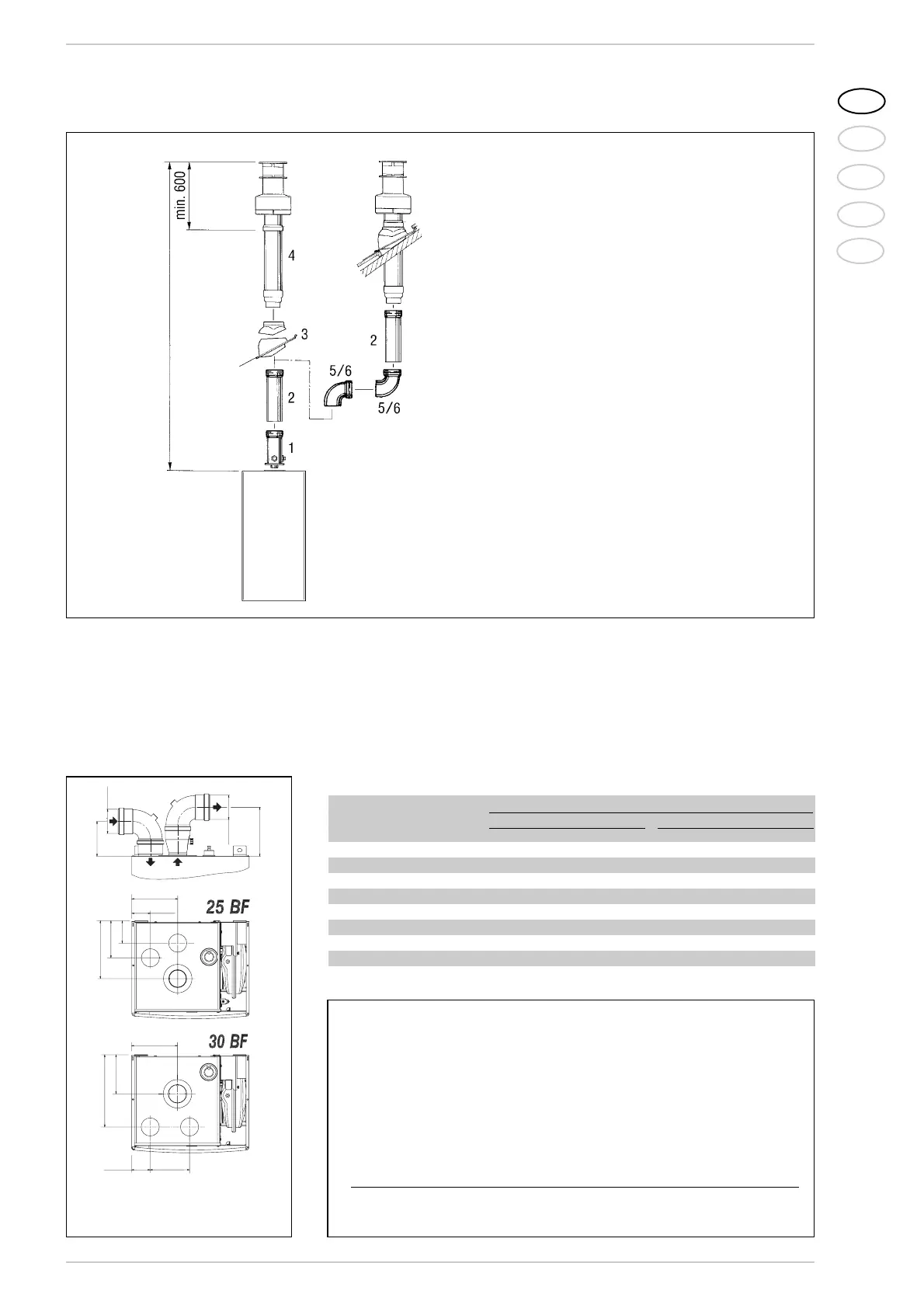

Fig. 7
LEGENDA
1 Prolunga verticale L. 140 con prese prelievo cod. 8086950
2a Prolunga L. 1000 cod. 8096150
2b Prolunga L. 500 cod. 8096151
3 Tegola con snodo cod. 8091300
4 Terminale uscita tetto L. 1285 cod. 8091205
5 Curva supplementare a 90° cod. 8095850
6 Curva supplementare a 45° cod. 8095950
118
Ø 80
Ø 80
166
156,5
63,5
76
12 6
197
CA
CA
CS
156,5
13 3
246
63,5
134
CS
CA
CA
Fig. 8
LEGENDA
CA Aspirazione
CS Scarico
Esempio di calcolo di installazione consentita della vers. “25 BF” in quanto la somma
delle perdite di carico dei singoli accessori inseriti è inferiore a 13 mm H
2
O:
Aspirazione Scarico
7 metri tubo orizzontale ø 80 x 0,20 1,40
7 metri tubo orizzontale ø 80 x 0,30 2,10
2 curve 90° ø 80 x 0,30 0,60
2 curve 90° ø 80 x 0,40 0,80
1 terminale ø 80 0,10 0,30
Perdita di carico totale 2,10 + 3,20 = 5,3
mm H
2
O
TABELLA 1
Accessori ø 80 Perdita di carico (
mm H
2
O)
“25 BF” “30 BF”
Aspirazione Scarico Uscita tetto Aspirazione Scarico Uscita tetto
Curva a 90° MF 0,30 0,40 0,30 0,50
Curva a 45° MF 0,20 0,30 0,20 0,40
Prolunga L. 1000 (orizzontale) 0,20 0,30 0,20 0,40
Prolunga L. 1000 (verticale) 0,30 0,20 0,30 0,30
Terminale di scarico 0,30 0,40
Terminale di aspirazione 0,10 0,10
Collettore 0,20 0,30
Terminale uscita tetto L.1381 0,50 0,60
max 7000
NOTA:
Nelle operazioni di innesto degli accessori si consiglia di
lubrificare la parte interna delle guarnizioni con prodotti
a base di sostanze siliconiche, evitando l’utilizzo di oli e
grassi in generale.
