tenere tutte le impurità contenute nel gas e
nelle tubazioni di rete.
Per evitare il cattivo funzionamento della val-
vola, o in certi casi addirittura l’esclusione
della sicurezza di cui la stessa è dotata, si
consiglia di montare sulla tubazione gas un
adeguato filtro.
2.6 RIEMPIMENTO IMPIANTO
Questa operazione deve essere eseguita
ad impianto freddo effettuando le seguenti
operazioni:
- Aprire di due o tre giri il tappo della valvo-
la automatica sfiato aria (11 fig. 3).
- Aprire il rubinetto di carico (2 fig. 5) fino a
quando la pressione indicata dall’idrome-
tro arriva a 1 bar.
A riempimento avvenuto chiudere il rubi-
netto di carico.
2.6.1 Svuotamento impianto
Per svuotare l’impianto spegnere la caldaia
e agire sulla valvola di sfiato (9 fig. 5).
2.7 INSTALLAZIONE
CONDOTTO
COASSIALE ø 60/100
Il condotto di aspirazione e scarico coassia-
le ø 60/100 viene fornito in un kit cod.
8096250 corredato di foglio istruzioni per
il montaggio.
2.7.1 Accessori condotto coassiale
Gli accessori necessari alla realizzazione di
questa tipologia di scarico e alcuni tra i
sistemi di collegamento che è possibile pra-
ticare sono riportati in fig. 6.
Con la curva fornita nel kit la lunghezza
massima del tubo non dovrà superare i
4,6 metri.
Con l'impiego della prolunga verticale cod.
8086950 la parte terminale del condotto
dovrà essere sempre con uscita orizzontale.
2.7.2 Uscita a tetto condotto coassiale
Gli accessori necessari alla realizzazione di
questa tipologia di scarico e alcuni tra i
sistemi di collegamento che è possibile pra-
ticare sono riportati in fig. 7.
È possibile inserendo le prolunghe rag-
giungere una lunghezza rettilinea di 7
metri.
Qualora fosse necessario prevedere nello
sviluppo del condotto due cambi di dire-
zione, la lunghezza massima del condotto
non deve essere superiore a 4,5 metri.
6
IT
ES
PT
GB
RUS

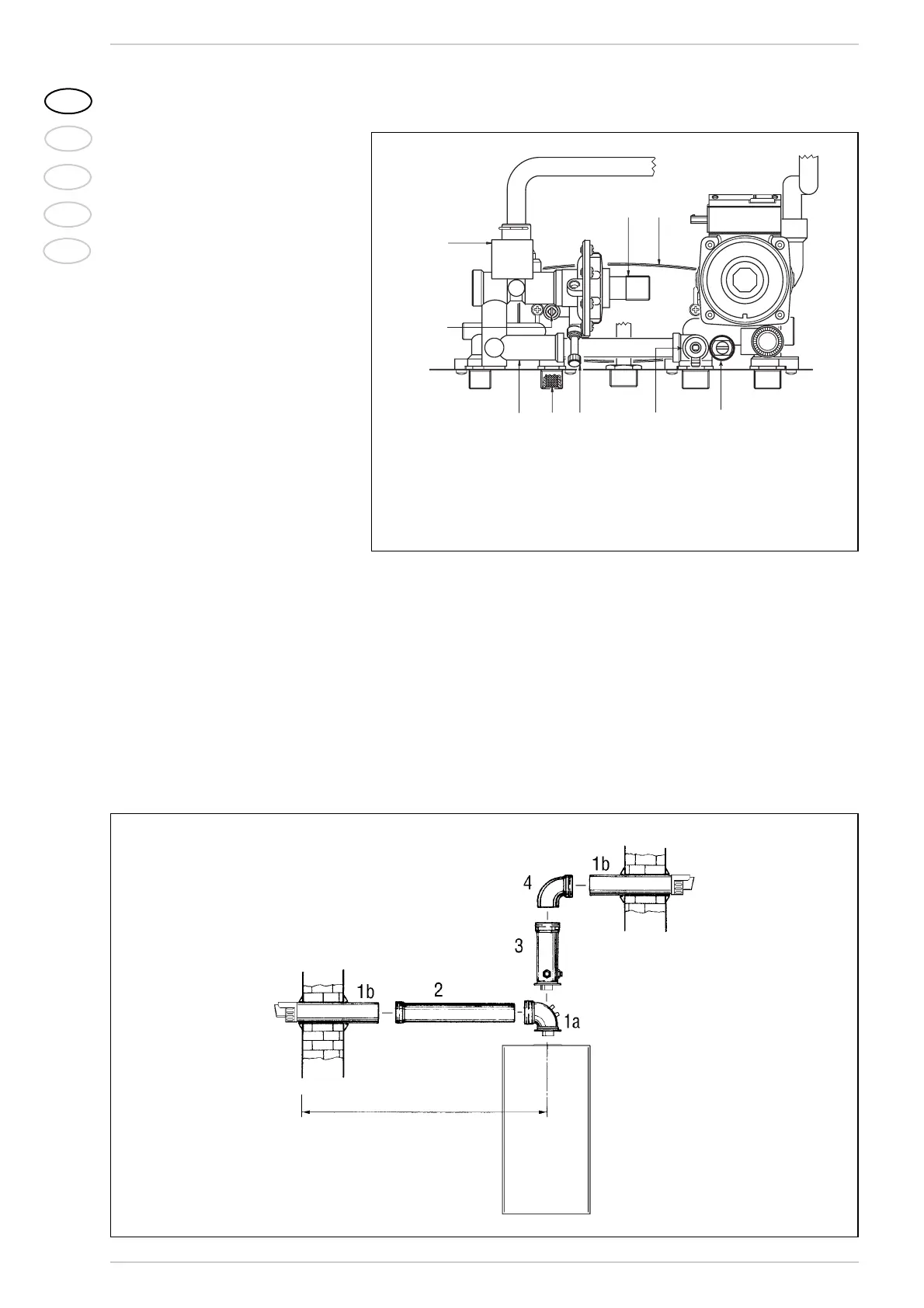

Fig. 5
Fig. 6
LEGENDA
1a-b Kit condotto coassiale cod. 8096250
2a Prolunga L. 1000 cod. 8096150
2b Prolunga L. 500 cod. 8096151
3 Prolunga verticale L. 140
con prese prelievo cod. 8086950
4a Curva supplementare a 90° cod. 8095850
4b Curva supplementare a 45° cod. 8095950
ATTENZIONE:
L’inserimento di ogni curva supplemen-
tare a 90° riduce il tratto disponibile di
0,90 metri.
L’inserimento di ogni curva supplemen-
tare a 45° riduce il tratto disponibile di
0,45 metri.
Nel montaggio, assicurarsi che il kit
condotto coassiale cod. 8096250 (1a-
1b) sia posizionato in piano orizzontale.
LEGENDA
1 Collettore entrata/uscita sanitario
2 Rubinetto di carico
3 Filtro sanitario
4 Collettore by-pass
5 Regolatore portata
6 Scambiatore acqua sanitaria
7 Microinterruttori
8 Flussostato acqua
9 Scarico caldaia
max 4,6 m
NOTA:
Nelle operazioni di innesto degli accessori si consi-
glia di lubrificare la parte interna delle guarnizioni
con prodotti a base di sostanze siliconiche, evitando
l’utilizzo di oli e grassi in generale.
