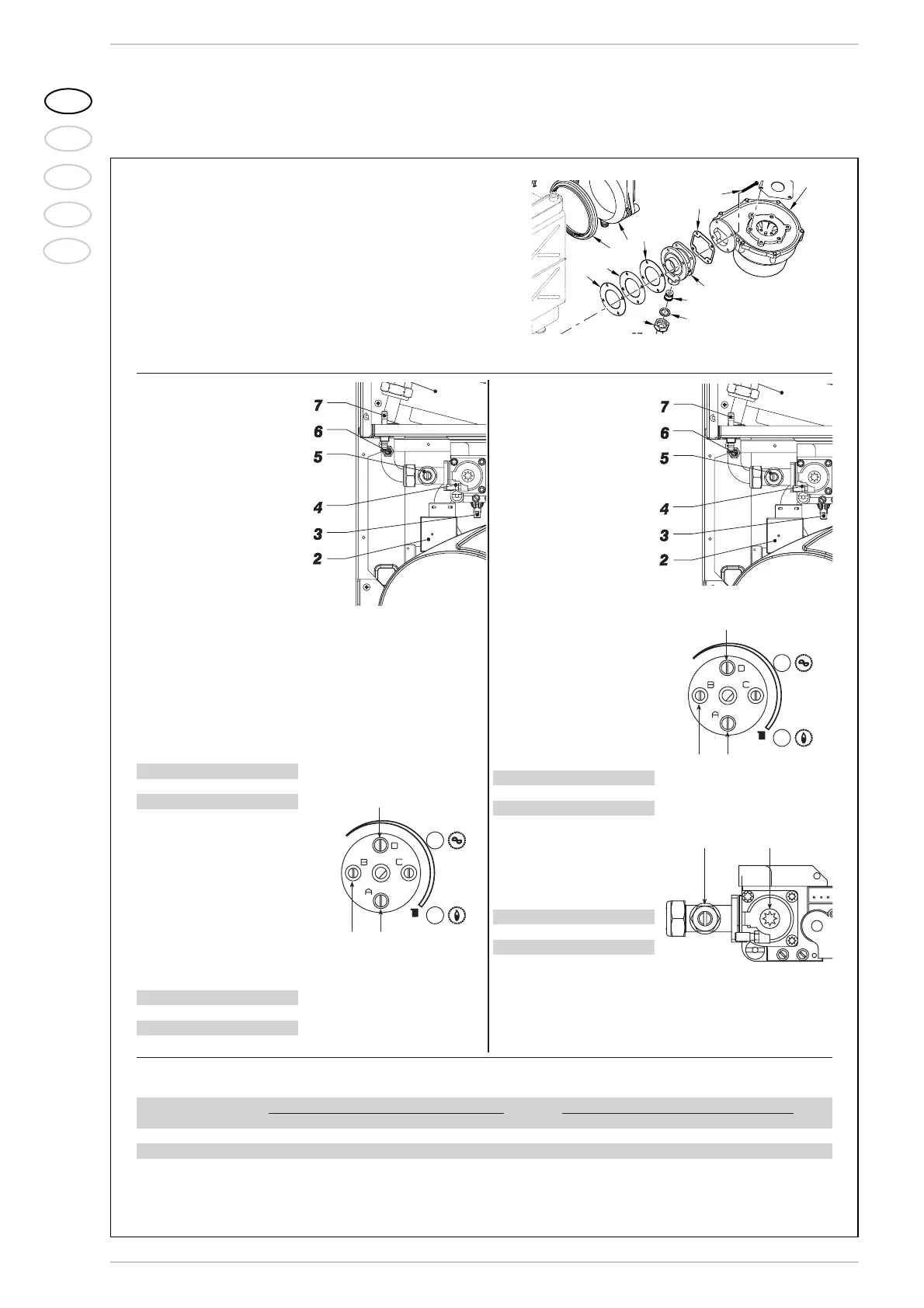

TARATURA ARIA
Scollegare elettricamente la
sonda riscaldamento (SM) colle-
gando i cavi ad altra sonda ana-
loga libera, ruotare la manopola
del potenziometro riscaldamen-
to al massimo, togliere la mano-
pola e collegare il manometro
differenziale (segno +) alla
presa pressione aria
(7 -
Disegno 1)
.
Sequenza delle operazioni:
1) Ruotare in senso antiora-
rio, a fondo scala, il trimmer
potenza riscaldamento B
(6
- Disegno 2)
.
2) Tarare il segnale aria agen-
do sul trimmer regolazione
potenza minima ventilatore
A
(4 - Disegno 2)
fino ad
ottenere il valore in mmH
2
O
indicato in tabella:
3)
Aprire un rubinetto dell’ac-
qua per portare la caldaia
alla massima potenza in
sanitario.
4) Tarare il segnale aria agen-
do sul trimmer potenza
massima ventilatore D
(2 -
Disegno 2)
fino ad ottenere
il valore in mmH
2
O indicato
in tabella:
TARATURA GAS
Collegare il manometro diffe-
renziale (segno +), dotato di
scala decimale in mm o Pascal,
alla presa gas
(6 - Disegno 3)
.
Sequenza delle operazioni:
1) Ruotare in senso antiora-
rio, a fondo scala, il trimmer
regolazione potenza riscal-
damento B
(6 - Disegno 4)
.
2) Aprire completamente il
parzializzatore
(7 - Disegno
5)
.
3) Tarare la pressione gas
agendo sulla vite regolazine
OFF-SET
(8 - Disegno 5)
fino
ad ottenere il valore in
mmH
2
O indicato in tabella:
4) Chiudere il parzializzatore
(7
- Disegno 5)
fino ad ottenere
il valore in mmH
2
O indicato
in tabella:
Terminate le operazioni di taratura, verificare i valori di CO
2
con un analizzatore di combustione. Qualora si riscontrino discordanze rispet-
to ai valori indicati in tabella, è necessario effettuare le oppurtune correzioni:
– Per correggere la CO
2
alla potenza “MIN” agire sulla vite OFF-SET
(8 - Disegno 5)
.
– Per correggere la CO
2
alla potenza “MAX” agire sul parzializzatore
(7 - Disegno 5)
.
25 BF 30 BF
G20 13,0 13,0
G31 13,0 13,0
“Format Dewy.zip 25 BF” “Format Dewy.zip 30 BF”
CO
2
(Metano) CO
2 (Propano) CO
2
(Metano) CO
2 (Propano)
Potenza “MIN” 9,0 ±0,3 9,9 ±0,2 9,0 ±0,3 9,9 ±0,2
Potenza “MAX” 9,0 ±0,3 9,9 ±0,2 9,0 ±0,3 9,9 ±0,2
TRASFORMAZIONE GAS
– Chiudere il rubinetto gas.
– Sostituire l’ugello (pos. 30) e la
guarnizione (pos. 45) con quelli
forniti nel kit di trasformazione.
– Collaudare tutte le connessioni
gas usando acqua saponata o
appositi prodotti, evitando l’im-
piego di fiamme libere.
– Applicare la targhetta indicante
la nuova predisposizione gas.
– Procedere alla taratura aria e
gas come di seguito specificato.
