1.1 INTRODUCCION
FORMAT DEWY.zip son grupos térmicos
compactos premezclados por condensa-
ciónque utilizan la tecnología del micropro-
cesador para el control y la gestión de las
funciones desarrolladas.
Están conformes a las directivas euro-
peas 90/396/CEE, 89/336/CEE,
73/23/ CEE, 92/42/CEE y con la
norma europea EN 483.
Seguir las instrucciones incluidas en este
manual para una correcta instalación y un
perfecto funcionamiento del aparato..
1 DESCRIPCION DE LA CALDERA

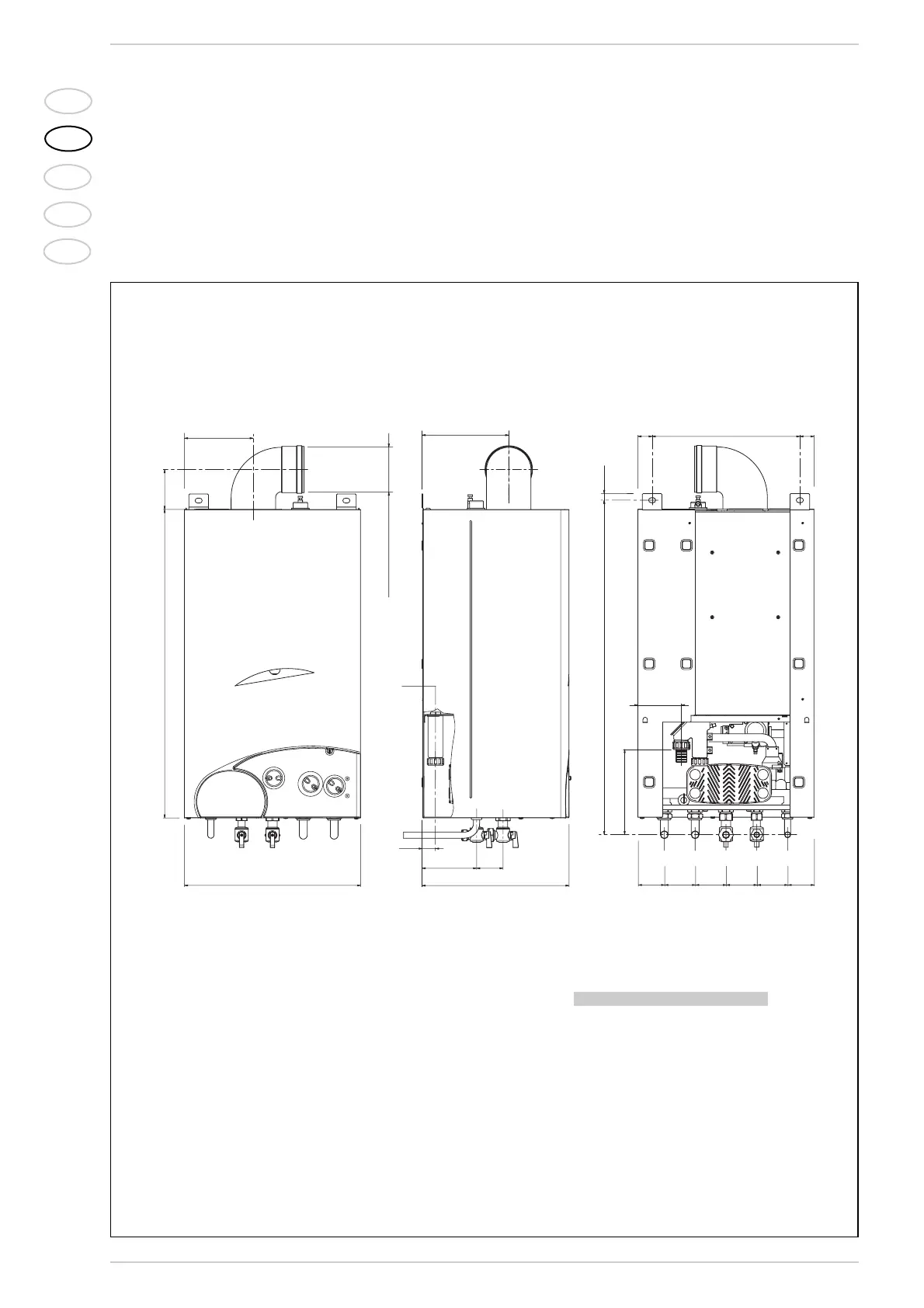

1.2 DIMENSIONES
157
Ø 60/100
90
700
400
Z
100
30
S3
125
60
335
70 70
70
70
=
=
195
760
15
335
=
=
R
MG
EU
Fig. 1
CONEXIONES
R Retorno instalación G 3/4” (UNI - ISO 228/1)
M Ida instalación G 3/4” (UNI - ISO 228/1)
G Alimentación gas G 3/4” (UNI - ISO 228/1)
E Entrada agua sanitaria G 1/2” (UNI - ISO 228/1)
U Salida agua sanitaria G 1/2” (UNI - ISO 228/1)
S3 Descarga condensación ø 20
25 BF 30 BF
Z mm 197 133
