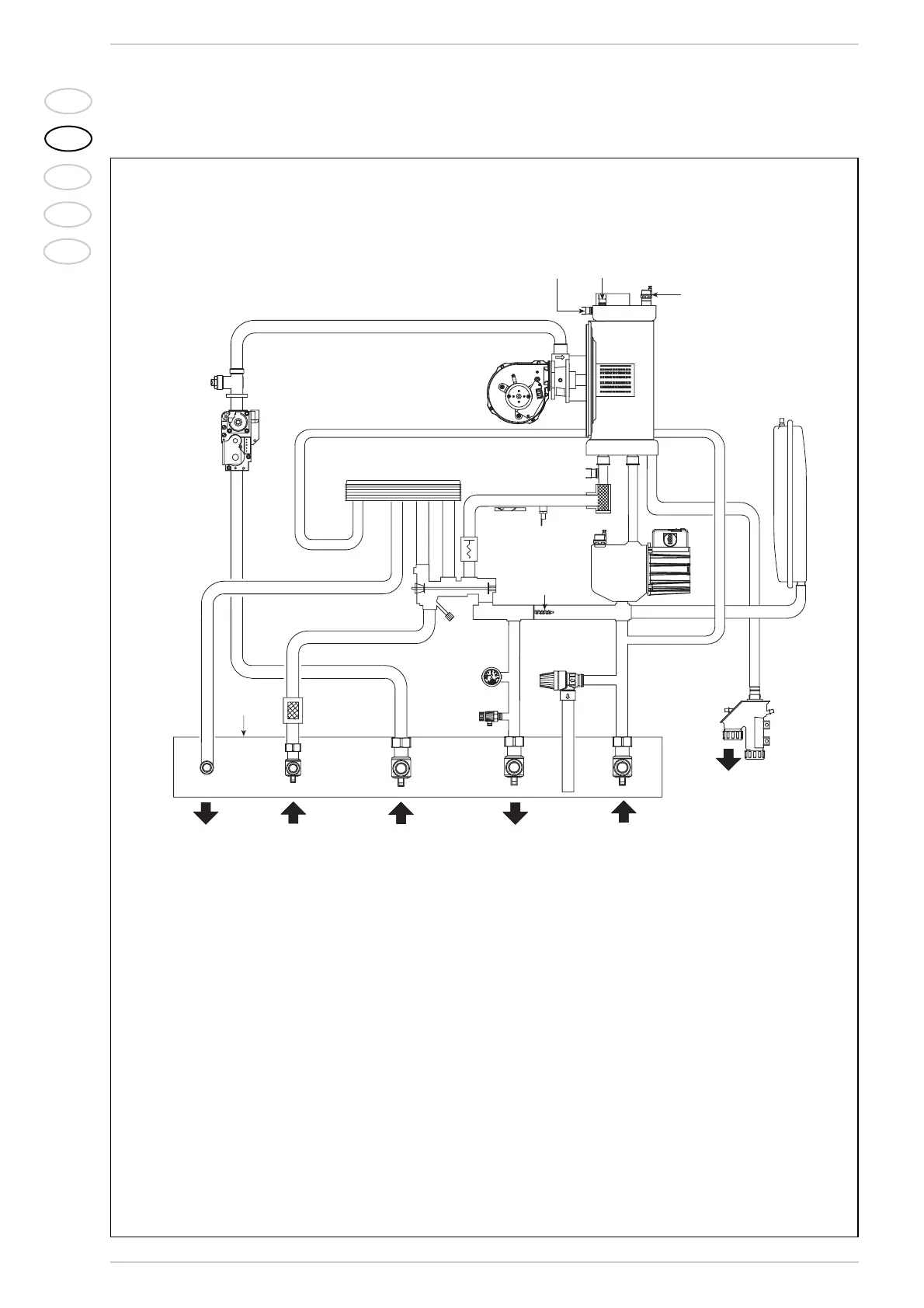

1.4 ESQUEMA DE FUNCIONAMIENTO
Fig. 2
LEYENDA
1 Ventilador
2 Mezclador aire/gas
3 Intercambiador agua-gas
4 Regulador de caudal
5 Válvula gas
6 Intercambiador agua sanitaria
7 Válvula presostática con carga
8 Medidor de flujo
9 Sonda termómetro
10 Sonda calefacción (SM)
11 Aqua Guard Filter System
12 Termóstato de seguridad 100°C
13 Purga automática
14 Circulador
15 By-pass automático
16 Termohidrómetro
17 Descarga caldera
18 Válvula de seguridad instalación
19 Vaso de expansión instalación
20 Sifón descarga condensación
21 Purga automática superior
22 Termóstato límite 90°C
23 Filtro agua sanitaria
24 Placa uniones empalmes
25 Grifo agua sanitaria (bajo pedido)
26 Grifo gas (bajo pedido)
27 Grifo ida instalación (bajo pedido)
28 Grifo retorno instalación (bajo pedido)
29 Termóstato humos
