1.1 INTRODUÇÃO
As caldeiras “ FORMAT DEWY.zip ” são gru-
pos térmicos compactos pré-misturados a
condensação que utilizam a tecnologia do
microprocessador para o controlo e a
gestão das funções executadas.
São aparelhos desenhados e construidos
em conformidade com as directivas euro-
peias 90/396/CEE, 89/336/CEE,
73/23/CEE, 92/42/CEE e com a norma
europeia EN 483.
Siga as instruções deste manual para uma
correcta instalação e um perfeito funciona-
mento do aparelho.
1 DESCRIÇÃO DA CALDEIRA

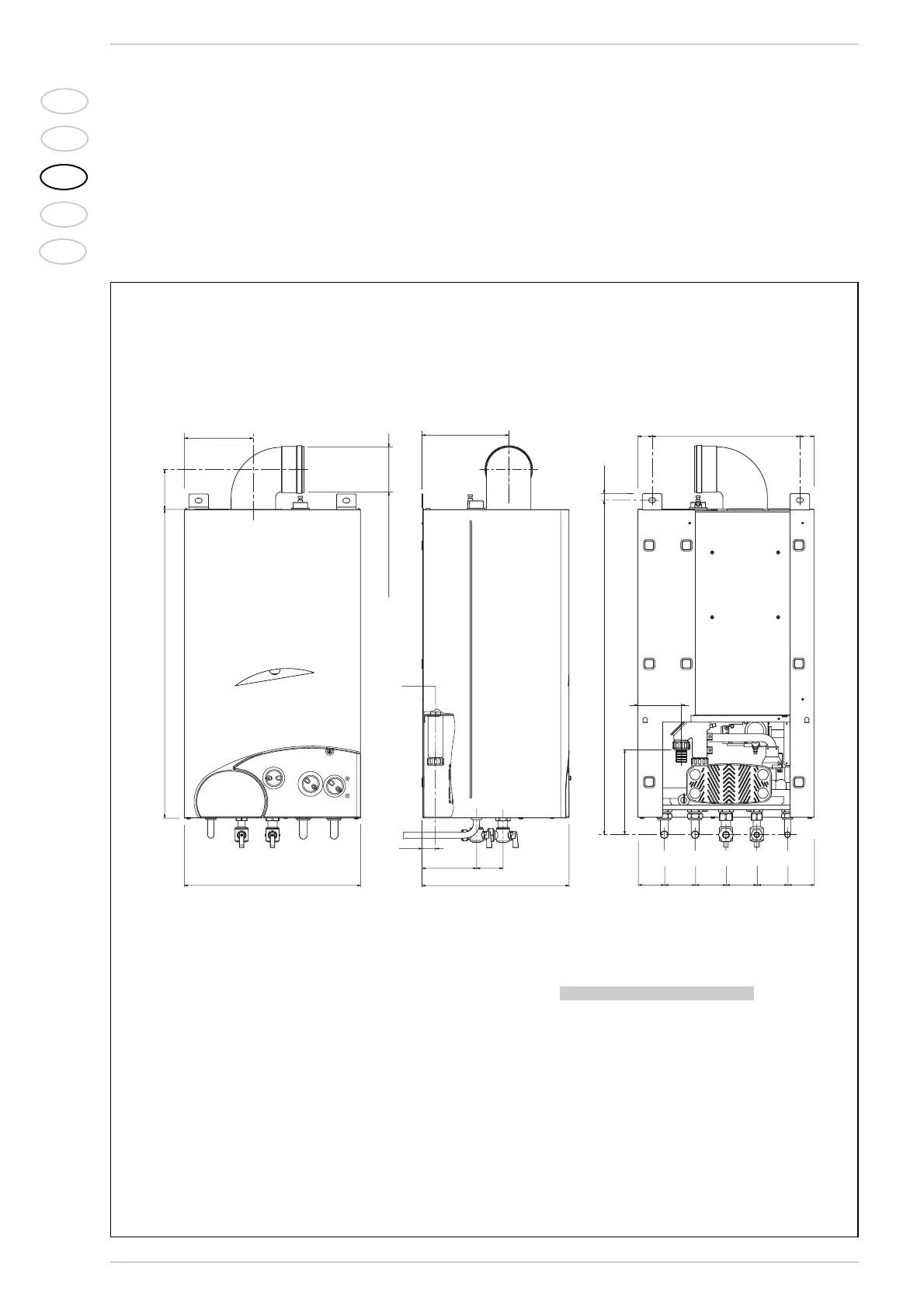

1.2 DIMENSÕES
157
Ø 60/100
90
700
400
Z
100
30
S3
125
60
335
70 70
70
70
=
=
195
760
15
335
=
=
R
MG
EU
Fig. 1
JUNÇÕES
R Retorno instalação G 3/4” (UNI - ISO 228/1)
M Ida instalação G 3/4” (UNI - ISO 228/1)
G Alimentação gás G 3/4” (UNI - ISO 228/1)
E Entrada água sanitária G 1/2” (UNI - ISO 228/1)
U Saída água sanitária G 1/2” (UNI - ISO 228/1)
S3 Descarga condensação ø 20
25 BF 30 BF
Z mm 197 133
