Установка котла предполагается
стационарной и должна осуществляться
специализированной фирмой, следуя всем
инструкциям и предписаниям данного
руководства.
2.1 УСТАНОВКА ОДНОГО КОТЛА
FORMAT DEWY.zip могут быть установлены в
любом домашнем помещении без
необходимости постройки специальных
структур и особого воздухоснабжения (UNI
7129/92).
2.2 УСТАНОВКА НЕСКОЛЬКИХ КОТЛОВ
Два и более аппарата, имеющих в
совокупности тепловую мощность
превышающую 35 кВт и используемых с
общей целью
в одном помещении или в
непосредственно сообщающихся помещениях
,
рассматриваются как составные части
единой системы. Следовательно, котельные
должны иметь особые размеры и отвечать
требованиям законодательства.
Для свободной циркуляции воздуха в
помещении необходимо создать на внешних
стенах вентиляционные отверстия площадью
не менее 3000 см
2
, а в случае концентрации
газа более 0.8 – 5000 см
2
(расчеты должны
соответствовать требованиям пункта 4.1.2 DM).
2.3 УСТАНОВОЧНАЯ ПЛИТА
Для монтажа установочной плиты,
поставляемой по выбору в комплекте (код
8081215), следует придерживаться

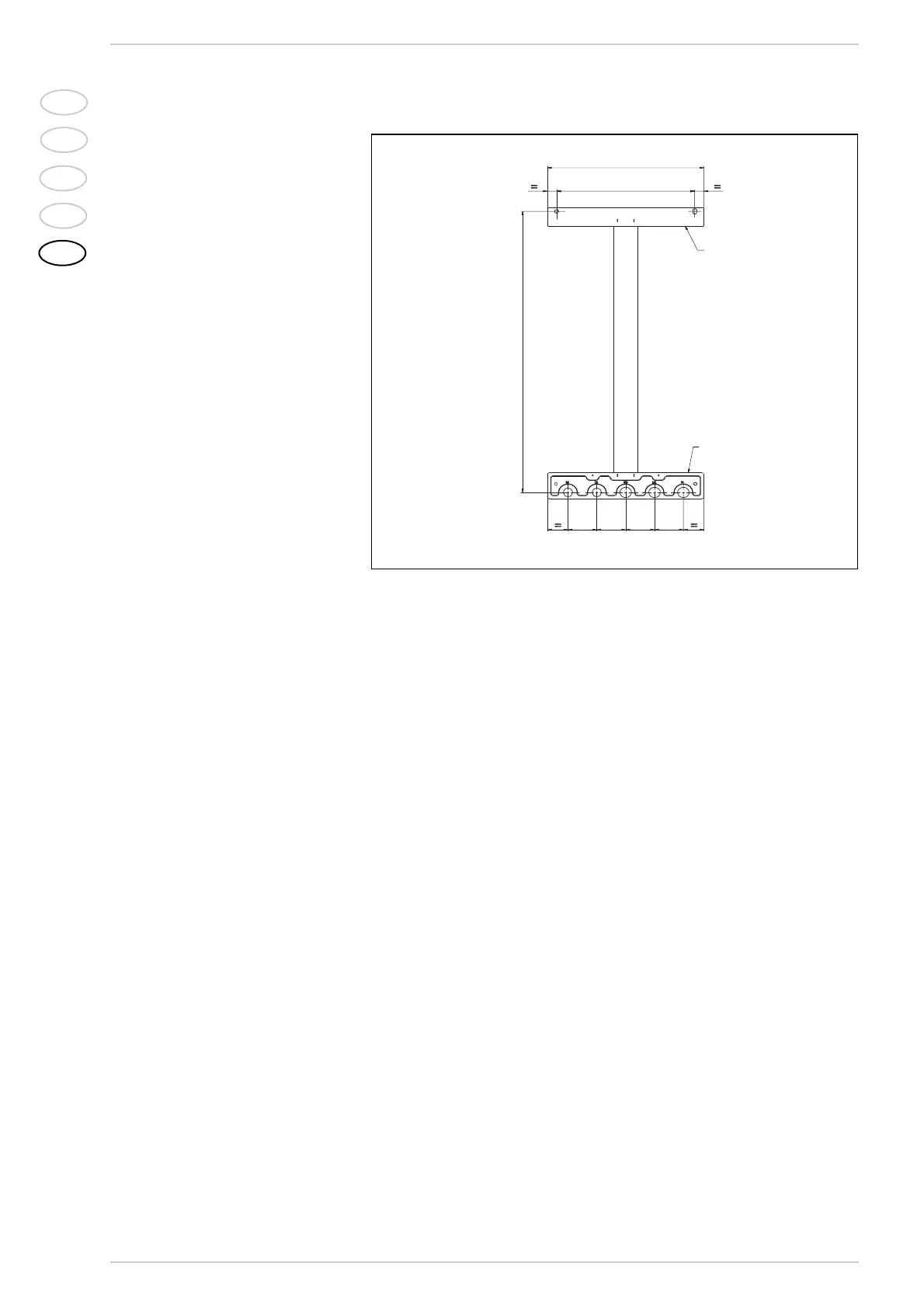

следующих инструкций (Рис. 4):
– Прикрепить к пластине (A) и к нижней плите
(B) металлическую соединительную накладку.
– Закончив монтаж калибровочной структуры,
двумя винтами-держателями котла
установить на стену пластину (A).
– Проверить, используя для этого уровень,
чтобы плита (B) была абсолютно
горизонтальна.
– Присоединить к трубам системы изгибы или
соединения, поставляемые по запросу.
2.3.1 Оборудование для подсоединения
теплоагрегата
Для ускорения подключения котлоагрегата к
общей системе по запросу может быть
поставлено следующее дополнительное
оборудование:
– комплект изгибов код 8075423
– комплект кранов код 8091806
– комплект соединений для настенных
котлов других марок код 8093900.
Детальный инструкции по монтажу соединений
приведены в соответствующих упаковках.
2.4 ПОДКЛЮЧЕНИЕ СИСТЕМЫ
Для предупреждения вредных коррозий,
накипи и других отложений очень важна
тщательная подготовка трубопроводной сети.
Придерживаясь нормы UNI-CTI 8065,
необходимо промыть систему, используя
специальные продукты, такие как Sentinel
X300 или X400. Инструкции по использованию
поставляются вместе с самими продуктами, в
случае необходимости можно напрямую
связаться с производителем GE Betz srl.
После промывки системы, для ее защиты
против коррозии и формирования отложений,
рекомендуется использование химических
стабилизаторов типа Sentinel X100.
Очень важной является проверка (следуя
советам производителей) концентрации
стабилизатора после каждой модификации
системы и при каждом вмешательстве при
уходе (необходимые тесты можно преобрести
в специализированных торговых пунктах).
Труба выброса предохранительного клапана
должна быть подсоединена к воронке сбора
для обеспечения продувания в том случае,
если оно понадобится. В том случае, если
установка нагрева располагается выше, чем
котлоагрегат, необходимо поставить на трубы
подачи под давлением/обратного хода
системы перехватные краны, имеющиеся в
комплекте с кодом 8091806.
ВНИМАНИЕ: Невыполнение промывки
теплооагрегата и неиспользование
соответствующего стабилизатора делают
гарантию аппарата недействительной.
Подключение газа должно осуществляться в
соответствии с нормативами UNI 7129/92 и
UNI 7131/99.
При определении размеров газовых труб от
счетчика до котла следует принимать во
внимание как расходуемый объем (м
3
/час),
так и относительную плотность выбранного
газа. Сечения труб, образующих систему,
должны быть таких размеров, чтобы газ мог
поступать в необходимом количестве, а
давление между счетчиком и любым другим
используемым аппаратом не снижалось бы
более, чем на:
– 1,0 мБар для газа второй семьи
(природного газа)
– 2.0 мБар для газа третьей семьи (бутана
или пропана).
Внутри обшивки наклеена табличка, на
которой написаны технические данные и тип
газа, на котором работает котел.
2.4.1 Подведение системы выброса
конденсата
Для сбора конденсата необходимо
подсоединить к трубе стока сточный желобок
с сифоном. Используемая для него труба
должна быть с наклоном как минимум 5 мм на
каждый метр.
Только пластиковые трубопроводы
обычных городских стоков подходят для
сбора конденсата и вывода его в
канализационный слив дома.
2.4.2 Фильтр газовой
трубопроводной сети
У входа газового клапана установлен фильтр,
который, однако, не обеспечивает удаления
всех примесей из газа и очистку
трубопроводной сети. Во избежание
нарушений в работе клапана и даже
предохранительной системы, которой он
снабжен, необходимо установить в
2 УСТАНОВКА
