Аксесуары ø 80 Потеря нагрузки (
мм H
2
O)
“25 BF” “30 BF”
Аспирация Выброс Выход на крышу Аспирация Выброс Выход на крышу
Кривая 90° MF 0,30 0,40 – 0,30 0,50 –
Кривая 45° MF 0,20 0,30 – 0,20 0,40 –
Удлинитель L. 1000 (горизонт.) 0,20 0,30 – 0,20 0,40 –
Удлинитель L. 1000 (вертик.) 0,30 0,20 – 0,30 0,30 –
Конец выброса – 0,30 – – 0,40 –
Конец аспирации 0,10 – – 0,10 – –
Коллектор 0,20 – – 0,30 – –
Конец выхода на крышу L.1381 – – 0,50 – – 0,60
ТАБЛИЦА 1
2.8
УСТАНОВКА РАЗДЕЛЬНЫХ ТРУБ
øø
80
Специальный комплект позволяет разделить
трубы вывода дыма и аспирации воздуха.
Труба аспирации может быть установлена как
слева, так и справа по отношению к трубе
выброса.
Обе трубы могут быть ориентированы в
любом направлении. Для их расположения
следует придерживаться чертежа 8.
Совокупная максимальная длина,
полученная путем сложения длин труб
аспирации и выброса, определяется также
в зависимости от потерь при нагрузке
отдельных подведенных дополнительных
аксессуаров и не должна превышать 13 мм
Н
2
О.
Для определения потерь при нагрузке
дополнительных устройств изучите Таблицу
1.

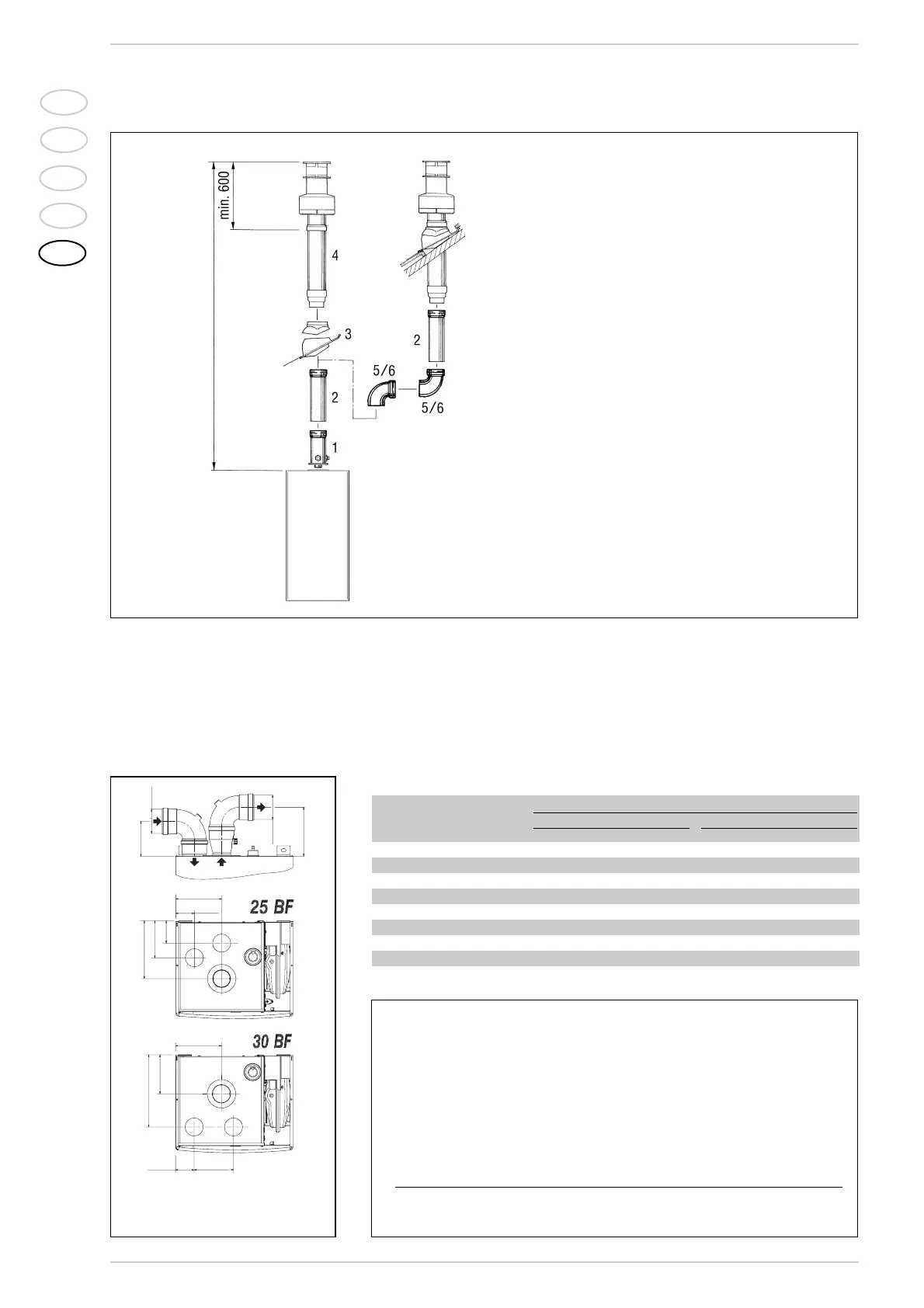

Рис. 7
ПЕРЕЧЕНЬ
1 Вертикальный удлинитель L. 140 с клеммами забора код 8086950
2a Удлинитель L. 1000 код 8096150
2b Удлинитель L. 500 код 8096151
3 Черепица с шарниром код 8091300
4 Вывод выхода на крышу L. 1285 код 8091205
5 Дополнительная кривая 90° код 8095850
6 Дополнительная кривая 45° код 8095950
Рис. 8
ПЕРЕЧЕНЬ
CA Аспирация
CS Выброс
Пример расчета допускаемой установки модели "25 ВF", в случае, когда сумма потерь
при нагрузке отдельных подключенных устройств не превышает 13 mm H
2
O:
Аспирация Выброс
7 м горизонтальной трубы ø 80 x 0,20 1,40 –
7 м горизонтальной трубы ø 80 x 0,30 – 2,10
№ 2 кривых 90° ø 80 x 0,30 0,60 –
№ 2 кривых 90° ø 80 x 0,40 – 0,80
№ 1 вывод ø 80 0,10 0,30
Общая потеря нагрузки 2,10 + 3,20 = 5,3
мм H
2
O
Макс 7000
