Sime METRO - Descrizione Dellapparecchio

1.1 INTRODUZIONE
Le METRO’ sono dei gruppi termici funzio-
nanti a gas per il riscaldamento e la produ-
zione di acqua calda sanitaria, progettate e
costruite per soddisfare le esigenze dell’edi-
lizia residenziale collettiva e della moderna
impiantistica.
Sono complete di tutti gli organi di sicurez-
za e di controllo previsti dalle Norme UNI-
CIG ed in linea con i dettami delle direttive
europee 90/396/CEE, 89/336/CEE,
73/23/CEE, 92/42/CEE e norme euro-
pee EN 297 - EN 483. Possono essere ali-
mentate a gas naturale (metano) e a gas
butano (G30) o propano (G31). In questo
opuscolo sono riportate le istruzioni relati-
ve ai seguenti modelli di caldaie:
– “METRO’ 25 OF”
ad accensione e modulazione elettroni-
ca, camera combustione aperta tiraggio
naturale
– “METRO’ 25 BF”
ad accensione e modulazione elettroni-
ca, camera combustione stagna flusso
forzato.
Attenersi alle istruzioni riportate in questo
manuale per una corretta installazione e un
perfetto funzionamento dell’apparecchio.
NOTA: La prima accensione va effettuata
da personale autorizzato.
1
1 DESCRIZIONE DELL’APPARECCHIO

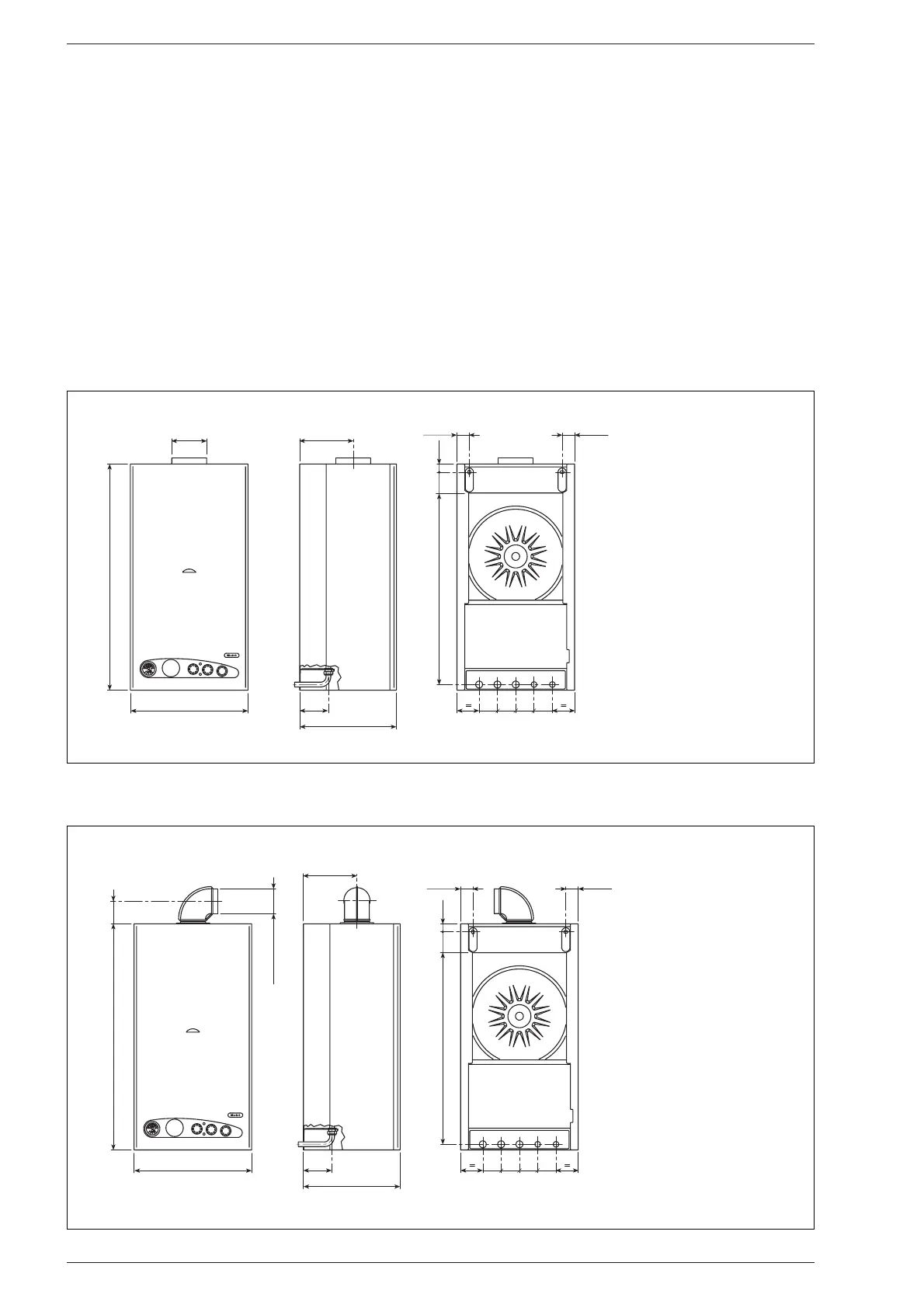

1.2 DIMENSIONI
1.2.1 Versione “METRÒ 25 OF”
Ø 130 205
110
370
450
70 70 70 70
RMG EU
47,5 47,5
865
732,5 31
80
Fig. 1
205
110
370
450
70 70 70 70
RMG EU
47,5 47,5
865
732,5 31
86,5
ø 100/60
80
Fig. 1/a
1.2.2 Versione “METRÒ 25 BF”
ATTACCHI
R Ritorno impianto 3/4”
M Mandata impianto 3/4”
G Alimentazione gas 3/4”
E Entrata acqua sanitaria 1/2”
U Uscita acqua sanitaria 1/2”
ATTACCHI
R Ritorno impianto 3/4”
M Mandata impianto 3/4”
G Alimentazione gas 3/4”
E Entrata acqua sanitaria 1/2”
U Uscita acqua sanitaria 1/2”
