4.1 REGOLAZIONE
TEMPERATURA SANITARIA
Il sistema con potenziometro per la regola-
zione della temperatura acqua sanitaria,
con campo di taratura da 30 a 60°C, offre
un doppio vantaggio:
1) La caldaia si adatta perfettamente a
qualsiasi tipo di impianto sanitario, sia
che si tratti di sistema di miscelazione
di tipo meccanico o termostatico.
2) La potenza termica viene dosata in fun-
zione della temperatura richiesta otte-
nendo così un sensibile risparmio di
combustibile.
NOTA: Al fine di evitare possibili equivoci,
si ricorda che il valore ottenuto dal pro-
dotto della differenza di temperatura (°C)
tra uscita ed entrata dell'acqua sanitaria
in caldaia, per la portata oraria misurata
al rubinetto di prelievo (l/h), non potrà
mai essere superiore alla potenza utile
sviluppata dalla caldaia. Per le misurazio-
ni e i controlli della portata e della tempe-
ratura dell'acqua sanitaria utilizzare stru-
menti appositi, tenendo in considerazione
le dispersioni di calore esistenti nel tratto
di tubazione tra caldaia e punto di misura.
4.2 REGOLAZIONE PORTATA
SANITARIA
Per regolare la portata acqua sanitaria si
dovrà agire sul regolatore di portata della
valvola pressostatica (5 fig. 6).
Si ricorda
che le portate e le corrispondenti tempe-
rature di utilizzo dell'acqua calda sanita-
ria, riportate al punto 1.3, sono state ot-
tenute posizionando il selettore della pom-
pa di circolazione sul valore massimo.
Nel caso vi sia una riduzione della portata
acqua sanitaria è necessario procedere
alla pulizia del filtro montato in entrata al-
la valvola pressostatica (3 fig. 6).

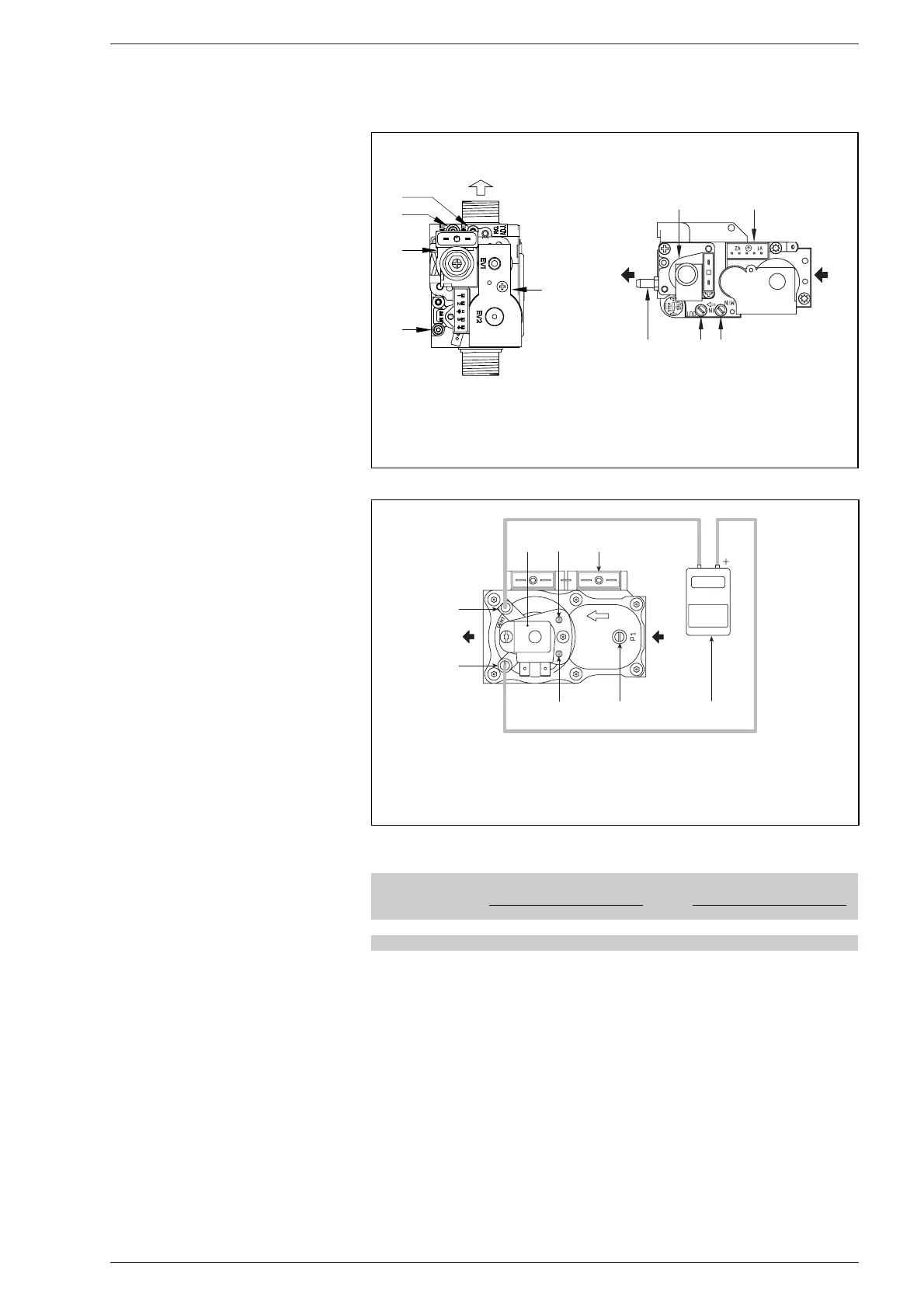

4.3 VALVOLA GAS
La caldaia è fornita di serie con valvola gas
modello SIT 845 SIGMA /HONEYWELL VK
4105M (fig. 23) e WHITE-RODGERS
91B05S (fig. 24). La valvola gas è tarata a
due valori di pressione: massima e minima
che corrispondono, in funzione del tipo di
gas, ai valori indicati in Tabella 4. La taratu-
ra della pressione del gas ai valori massimo
e minimo viene effettuata dalla SIME in linea
di produzione: se ne sconsiglia pertanto la
variazione. Solo in caso di passaggio da un ti-
po di gas d'alimentazione (metano) ad altro
(butano o propano), sarà consentita la varia-
zione della pressione di lavoro. Tale opera-
zione dovrà necessariamente essere ese-
guita da personale autorizzato, pena la de-
cadenza della garanzia. Effettuata la varia-
zione delle pressioni di lavoro sigillare i
regolatori. Nel procedere alla taratura delle
pressioni è necessario seguire un ordine
prestabilito a seconda del tipo di valvola:
– SIT 845 SIGMA e
HONEYWELL VK 4105M
prima la MASSIMA poi la MINIMA
– WHITE-RODGERS 91B05S
prima la MINIMA poi la MASSIMA.
4.3.1 Regolazione pressione massima
e minima SIT 845 SIGMA
Per effettuare la taratura della pressione mas-
sima procedere nel seguente modo (fig. 25):
–
Collegare la colonnina o un manometro alla
presa di pressione a valle della valvola gas.
– Togliere il cappuccio in plastica del modu-
latore (1).
– Porre la manopola del potenziometro
sanitario sul valore massimo.
– Accendere la caldaia agendo sul commu-
tatore a quattro vie ed aprire il rubinetto
acqua calda sanitaria.
– Usando una chiave fissa ø 10 ruotare il
dado (3) ricercando il valore della pres-
sione massima indicato in Tabella 4: per
ridurre la pressione girare il dado in sen-
so antiorario, per aumentarla girare il
dado in senso orario.
– Spegnere e riaccendere più volte la cal-
daia mantenendo sempre aperto il rubi-
netto acqua calda sanitaria e verificare
che la pressione corrisponda ai valori
indicati in Tabella 4.
4 USO E MANUTENZIONE
TABELLA 4
Pressione Corrente Pressione Corrente
Tipo di gas max. bruc. modulatore min. bruc. modulatore
mbar mA mbar mA
Metano (G20) 9,5 130 1,4 0
Butano (G30) 27,7 165 5,1 0
Propano (G31) 35,3 165 6,1 0
