OP Orologio programmatore
C Selettore OFF/EST/INV/SBLOCCO
Fig. 21
L
N
TA
TA
1
VZ
R
VZ1
R1
NOTA: I relé vengono impiegati solo nel caso
le valvole di zona siano prive di micro.
CR1
CR
Connettore "TA"
22 23
LEGENDA
TA-TA1 Termostato ambiente di zona
VZ-VZ1 Valvola di zona
R-R1 Relé di zona
CR-CR1 Contatto relé o micro valvola di zona
Fig. 22
del selettore OFF/EST/INV/ SBLOCCO e
inserirlo al morsetto 3 dell’orologio.
Completare il collegamento elettrico dell’o-
rologio come indicato dallo schema di
seguito riportato.

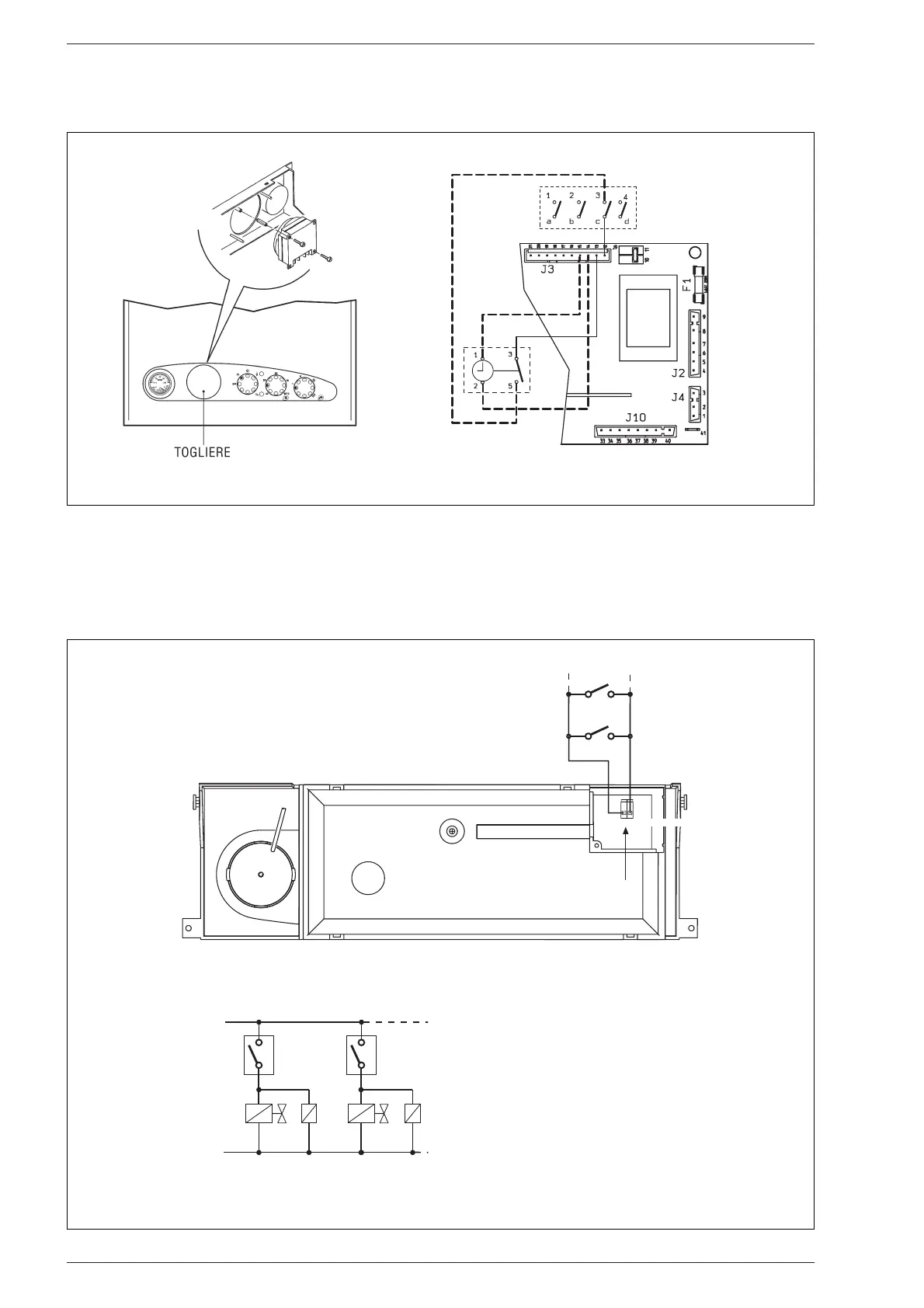

3.9 COLLEGAMENTO ELETTRICO
IMPIANTI A ZONE
Utilizzare una linea elettrica a parte sulla
quale si dovranno allacciare i termostati
ambiente con relative valvole di zona. l colle-
gamento dei micro o dei contatti relè va
effettuato sui morsetti 10-11 del connetto-
re “TA” della scheda elettronica dopo aver
tolto il ponte esistente (fig. 22).
