15
Dopo aver effettuato la regolazione della
pressione massima, procedere alla taratu-
ra della pressione minima (fig. 25):
–
Disinserire l’alimentazione del modulatore
– Con la manopola del potenziometro sani-
tario sul valore massimo, il rubinetto ac-
qua calda sanitaria aperto e il bruciatore
acceso, tenendo bloccato il dado (3),
girare la vite (2) ricercando il valore della
pressione minima indicata in Tabella 4:
per ridurre la pressione girare la vite in
senso antiorario, per aumentare la pres-
sione girare il dado in senso orario.
– Accendere e spegnere più volte la cal-
daia mantenendo sempre aperto il rubi-
netto acqua calda e verificare che la
pressione corrisponda ai valori stabiliti.
– Reinserire l’alimentazione elettrica del
modulatore.
– Rimettere il cappuccio in plastica (1).
4.3.2 Regolazione pressione
massima e minima
HONEYWELL VK 4105M
Per la taratura della pressione massima
procedere nel seguente modo (fig. 26):
– Collegare la colonnina o un manometro
alla presa a valle della valvola gas.
Nelle vers. “BF” collegare invece il mano-
metro come indicato in fig. 24.
– Togliere il cappuccio del modulatore (1).
– Porre la manopola del potenziometro
sanitario sul valore massimo.
– Accendere la caldaia ed aprire il rubinet-
to acqua calda sanitaria.
– Usando una chiave fissa ø 9 ruotare il
dado (3) ricercando il valore della pres-
sione massima indicato in Tabella 4: per
ridurre la pressione girare il dado in sen-
so antiorario, per aumentare la pressio-
ne girare il dado in senso orario.
– Spegnere e riaccendere più volte la cal-
daia mantenendo sempre aperto il rubi-
netto acqua calda sanitaria e verificare
che la pressione corrisponda ai valori
indicati in Tabella 4.
Dopo aver effettuato la regolazione della
pressione massima procedere alla taratu-
ra della pressione minima (fig. 26):
– Disinserire l’alimentazione elettrica del
modulatore.
–
Con la manopola del potenziometro sa-
nitario sul valore massimo, il rubinetto
acqua calda sanitaria aperto e il brucia-
tore acceso, tenendo bloccato il dado
(3), ruotare il dado (2) usando una chia-
ve fissa ø 7 per ricercare il valore della
pressione minima indicata in Tabella 4:
per ridurre la pressione girare il dado
in senso antiorario, per aumentare la
pressione girare il dado in senso ora-
rio.
– Accendere e spegnere più volte la cal-
daia mantenendo sempre aperto il rubi-
netto acqua calda e verificare che la
pressione corrisponda ai valori indicati in
Tabella 4.
– Reinserire l’alimentazione elettrica del
modulatore.
– Rimettere il cappuccio in plastica (1).
4.3.3 Regolazione pressione min. e max
WHITE-RODGERS 91B05S
Per la taratura della pressione minima e
massima procedere nel seguente modo:
– Collegare il manometro come indicato in
fig. 24.
– Porre la manopola del potenziometro
sanitario sul valore massimo.
– Accendere la caldaia ed aprire il rubinet-
to acqua calda sanitaria.
– Ruotare la vite (7 fig. 24) ricercando il
valore della pressione minima come indi-
cato in Tabella 4: per ridurre la pressio-
ne girare la vite in senso antiorario, per
aumentare la pressione girare la vite in
senso orario.
– Ruotare la vite (6 fig. 24) ricercando il
valore della pressione massima come in-
dicato in Tabella 4: per ridurre la pres-
sione girare la vite in senso antiorario,
per aumentare la pressione girare la vite
in senso orario.
– Spegnere e riaccendere più volte la cal-
daia mantenendo sempre aperto il rubi-
netto acqua calda sanitaria e verificare
che la pressione corrisponda ai valori
indicati in Tabella 4.
4.4 REGOLAZIONE POTENZA
RISCALDAMENTO
Per effettuare la regolazione della potenza
riscaldamento, modificando la taratura di
fabbrica il cui valore di potenza è intorno ai
16 kW, occorre operare con un cacciavite
sul trimmer potenza riscaldamento (1 fig.
19). Per aumentare la pressione di lavoro
ruotare il trimmer in senso orario, per dimi-
nuire la pressione ruotare il trimmer in
senso antiorario. Per facilitare la ricerca di
adeguamento potenza riscaldamento sono
disponibili i diagrammi pressione/potenza
resa per gas naturale (metano) e gas buta-
no o propano (figg. 27 - 27/a - 27/b).
3
2
1

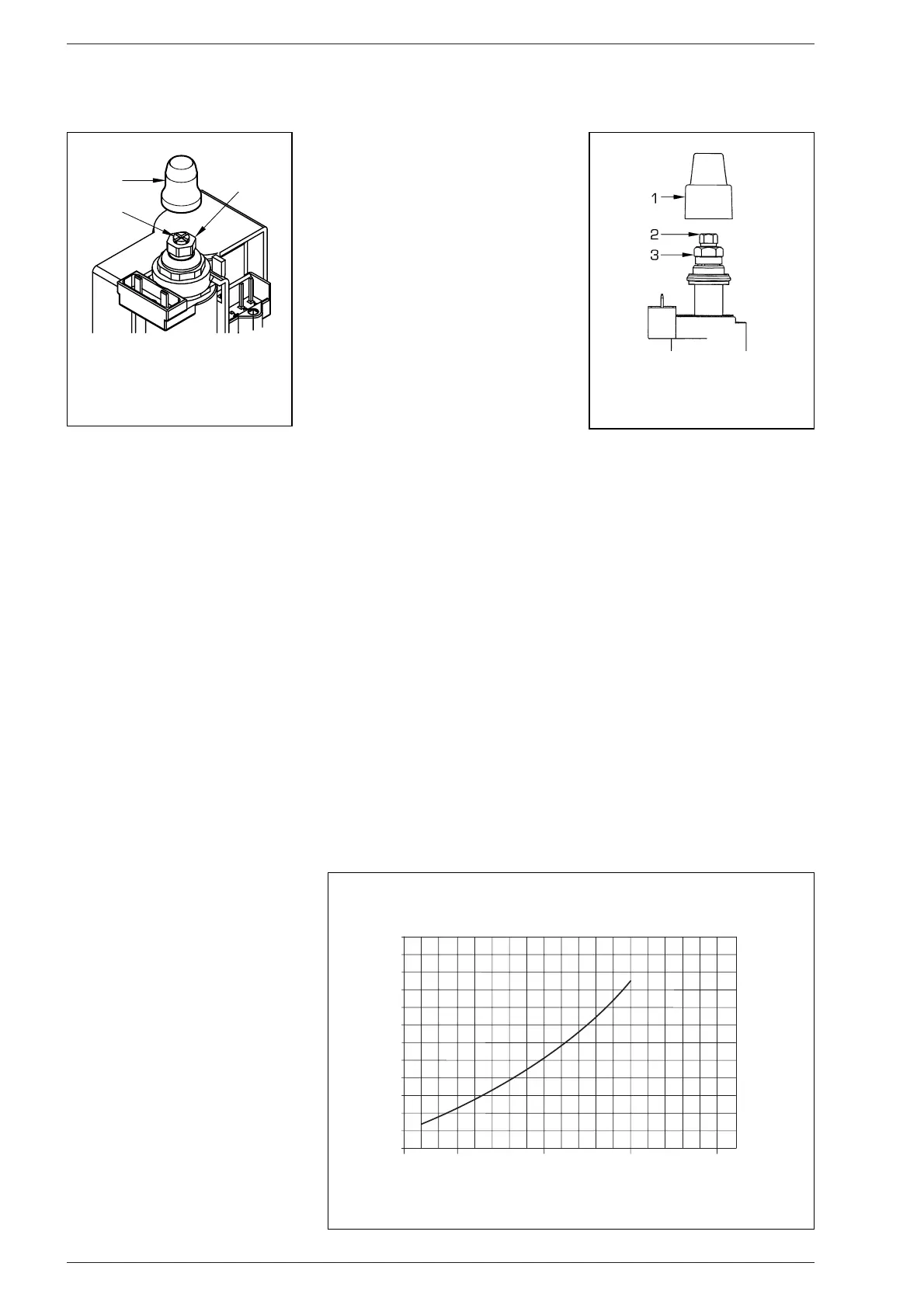

Fig. 25
LEGENDA
1 Cappuccio in plastica
2 Vite pressione minima
3 Dado pressione massima
Fig. 26
LEGENDA
1 Cappuccio plastica
2 Dado pressione minima
3 Dado pressione massima
11
10
9
8
7
6
5
4
3
2
1
8,1 (7.000) 11,6 (10.000) 17,4 (15.000) 23,2 (20.000)
POTENZA TERMICA kW (kcal/h)
PRESSIONE UGELLO mbar
29,0 (25.000)
12
Fig. 27
Diagramma pressione/potenza resa per gas naturale (metano)
