16
4.5
TRASFORMAZIONE AD ALTRO GAS
Per il funzionamento a gas butano (G30) o
propano (G31) viene fornito un kit con l’oc-
corrente per la trasformazione.
Per passare da un gas all’altro eseguire le
seguenti operazioni (fig. 28):
Chiudere il rubinetto gas
Sfilare il gruppo bruciatore.
Sostituire gli ugelli principali (6) forniti nel
kit, interponendo la rondella in rame (4);
per eseguire tale operazione usare una
chiave fissa da 7.
Inserire il ponte del connettore “META-
NO/GPLdella scheda elettronica sulla
posizione “GPL (4 fig. 19).
Per la taratura dei valori di pressione
gas massima e minima attenersi a quan-
to specificato al punto 4.3.
Effettuata la variazione delle pressioni
di lavoro sigillare i regolatori.
La pressione di alimentazione non dovrà
mai superare i 50 mbar.
Ad operazioni ultimate applicare sul pan-
nello del mantello l’etichetta indicante la
predisposizione gas fornita nel kit.
NOTA: Dopo il montaggio tutte le connes-
sioni gas devono essere collaudate a
tenuta, usando acqua saponata o appositi
prodotti, evitando l’uso di fiamme libere.
La trasformazione deve essere effettuata
solo da personale autorizzato.
4.6
SMONTAGGIO VASO ESPANSIONE
Per lo smontaggio del vaso espansione pro-
cedere nel seguente modo (fig. 29):
Accertarsi che la caldaia sia stata svuo-
tata dall'acqua.
Svitare il raccordo che collega il vaso
espansione e la vite che lo sblocca all’ap-
posita staffa.
Prima di procedere al riempimento dell'im-
pianto accertarsi che il vaso di espansione ri-
sulti precaricato alla pressione di 0,8÷1 bar.
20
15
10
5
8,1 (7.000) 11,6 (10.000) 17,4 (15.000) 23,2 (20.000)
POTENZA TERMICA kW (kcal/h)
PRESSIONE UGELLO mbar
25
30
0
29,0 (25.000)
35
20
15
10
5
8,1 (7.000) 11,6 (10.000) 17,4 (15.000) 23,2 (20.000)
POTENZA TERMICA kW (kcal/h)
PRESSIONE UGELLO mbar
25
30
0
29,0 (25.000)

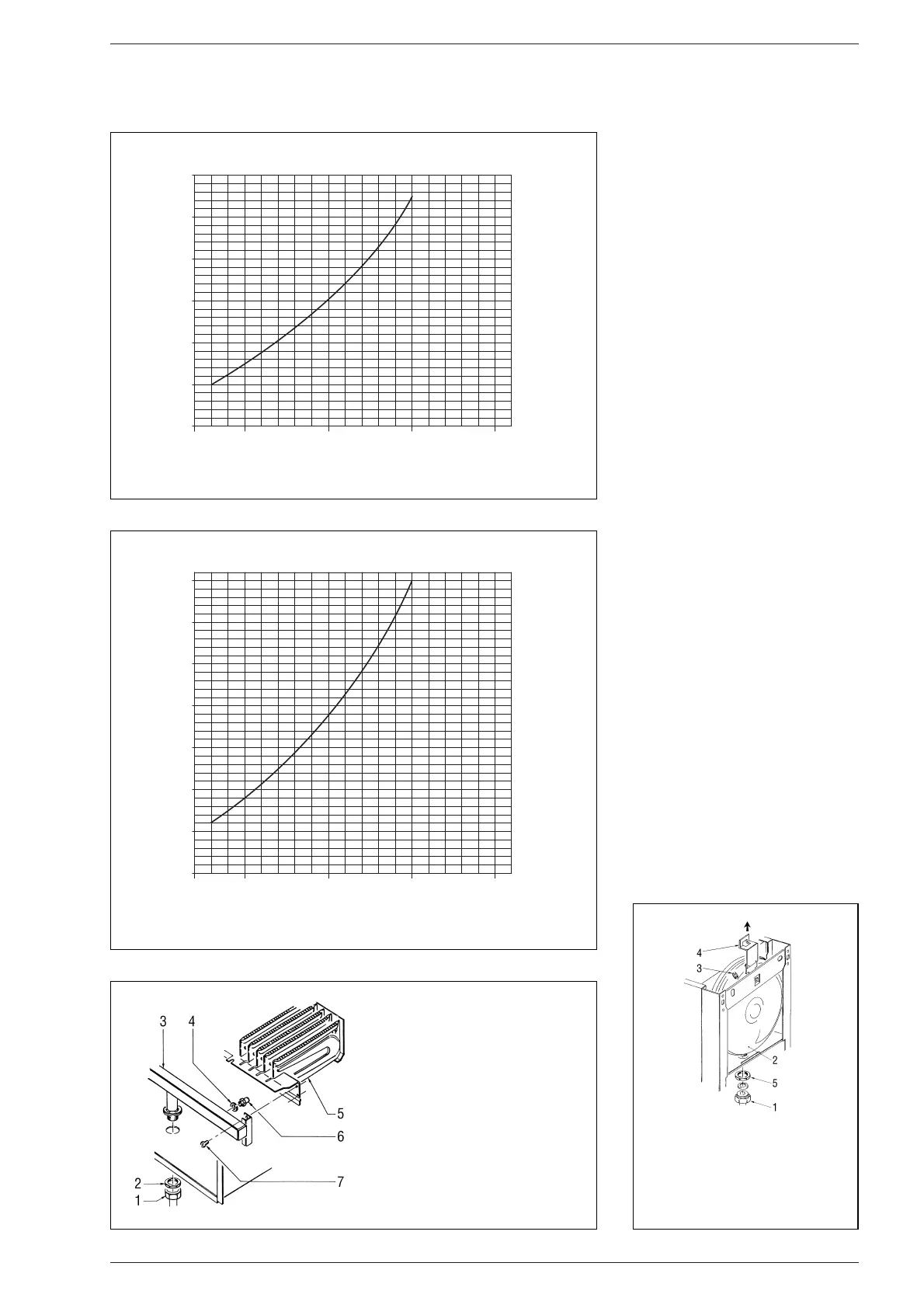

Diagramma pressione/potenza resa per gas butano (G30)
Diagramma pressione/potenza resa per gas propano (G31)
Fig. 27/a
Fig. 27/b
Fig. 28
Fig. 29
LEGENDA
1 Raccordo 3/4”
2 Vaso espansione
3 Valvola precarica
4Staffa
5 Controdado 1/2”
LEGENDA
1 Girello 1/2”
2 Controdado 1/2”
3 Collettore bruciatori
4 Rondella ø 6,1
5 Bruciatori
6 Ugello M6
7Vite
ATTENZIONE: Per garantire
la tenuta utilizzare sempre
nella sostituzione degli ugelli
la rondella (4) fornita nel kit,
anche nei gruppi bruciatori
nei quali non è prevista.
