4.7 SMONTAGGIO MANTELLO
Per una facile manutenzione della caldaia è
possibile smontare completamente il mantello
seguendo queste semplici istruzioni (fig. 30):
– Togliere le due viti e le staffe (6) che bloc-
cano il pannello frontale ai fianchi.
– Tirare in avanti il pannello frontale (5) in
modo da sganciarlo dai piolini ad inca-
stro posti sui fianchi.
– Svitare le due viti che bloccano il pannello
strumentato ai fianchi
–
Svitare le quattro viti che fissano i fianchi
al supporto del pannello strumentato.
– Spingere verso l'alto i fianchi (3) e (4) sfi-
landoli dagli appositi incastri ricavati sul
telaio (2).
4.8 PULIZIA E MANUTENZIONE
Eseguire la pulizia del generatore nel se-
guente modo:
– Togliere tensione alla caldaia e chiudere
il rubinetto di alimentazione del gas.
– Procedere allo smontaggio del mantello
come specificato al punto 4.7.
– Procedere allo smontaggio del gruppo
bruciatori-collettore gas (fig. 28).
–
Per la pulizia indirizzare un getto d’aria
verso l’interno dei bruciatori in modo
da far uscire l’eventuale polvere accu-
mulatasi.
– Procedere alla pulizia dello scambiatore
di calore togliendo la polvere ed eventuali
residui di combustione.
– Per la pulizia dello scambiatore di calore,
come pure del bruciatore, non dovranno
mai essere usati prodotti chimici o spaz-
zole di acciaio.
–
Assicurarsi che la parte superiore forata
dei bruciatori sia libera da incrostazioni.
– Rimontare i particolari tolti dalla caldaia
rispettando la successione delle fasi.
– Controllare il funzionamento del bruciato-
re principale.
– Dopo il montaggio tutte le connessioni
gas devono essere collaudate a tenuta,
usando acqua saponata o appositi pro-
dotti, evitando l’uso di fiamme libere.
– Nella manutenzione del generatore si
raccomanda di non trattare con cloruro
di calcio il monoblocco in plastica.
La manutenzione programmata del
generatore va effettuata annualmente
come prescritto dal DPR 26 agosto
1993 n°412.
4.8.1 Funzione
spazzacamino
Per effettuare la verifica di combustione
della caldaia ruotare il selettore e sostare
su posizione ( ) fino a quando non inizia a
lampeggiare ad intermittenza la spia bicolo-
re verde/arancio (fig. 31).
Da quel momento la caldaia inizierà a fun-
zionare in riscaldamento alla massima
potenza (20.000 kcal/h) con spegnimento
a 80°C e riaccensione a 70°C.
Prima di attivare la funzione spazzacami-
no accertarsi che le valvole radiatore o
eventuali valvole di zona siano aperte.
La prova può essere eseguita anche in fun-
zionamento sanitario.
Per effettuarla è sufficiente, dopo aver atti-
vato la funzione spazzacamino, prelevare
acqua calda da uno o più rubinetti.
Anche in questa condizione la caldaia fun-
ziona alla massima potenza sempre con il
primario controllato tra 80°C e 70°C.
Durante tutta la prova i rubinetti acqua
calda dovranno rimanere aperti.
Dopo la verifica di combustione spegnere la
caldaia ruotando il selettore sulla posizione
(OFF); riportare poi il selettore sulla funzio-
ne desiderata.
ATTENZIONE: La funzione spazzacamino
si disattiva automaticamente dopo 15
minuti o al soddisfacimento della richie-
sta sanitaria.
4.9 INCONVENIENTI DI
FUNZIONAMENTO
Il bruciatore non si accende e il circolato-
re funziona.
– Verificare che la pressione acqua sia su
valori di 1 - 1,2 bar.

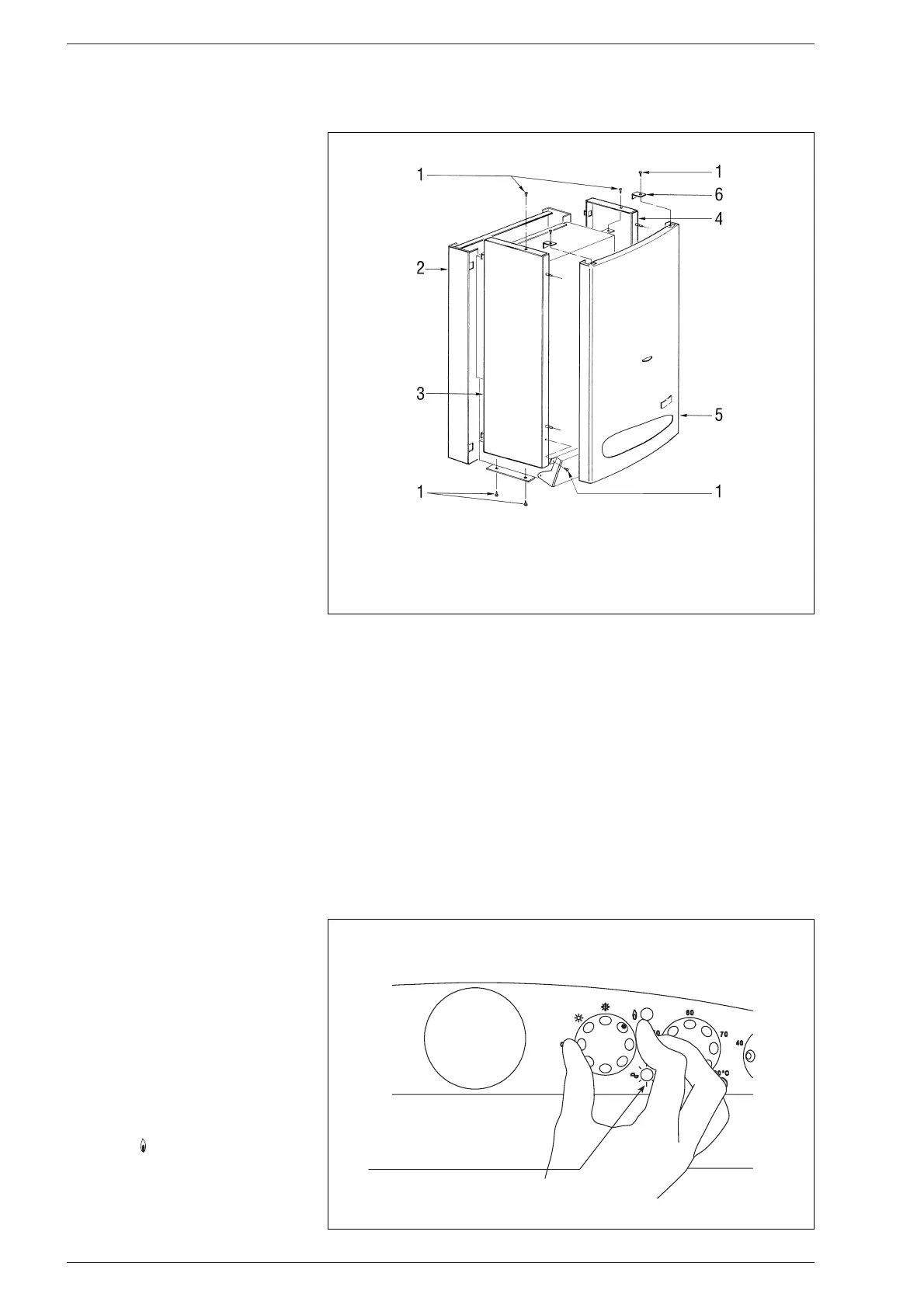

Fig. 30
LEGENDA
1Vite
2 Telaio
3 Fianco sinistro
4 Fianco destro
5 Pannello frontale
6 Staffa bloccaggio
Fig. 31
